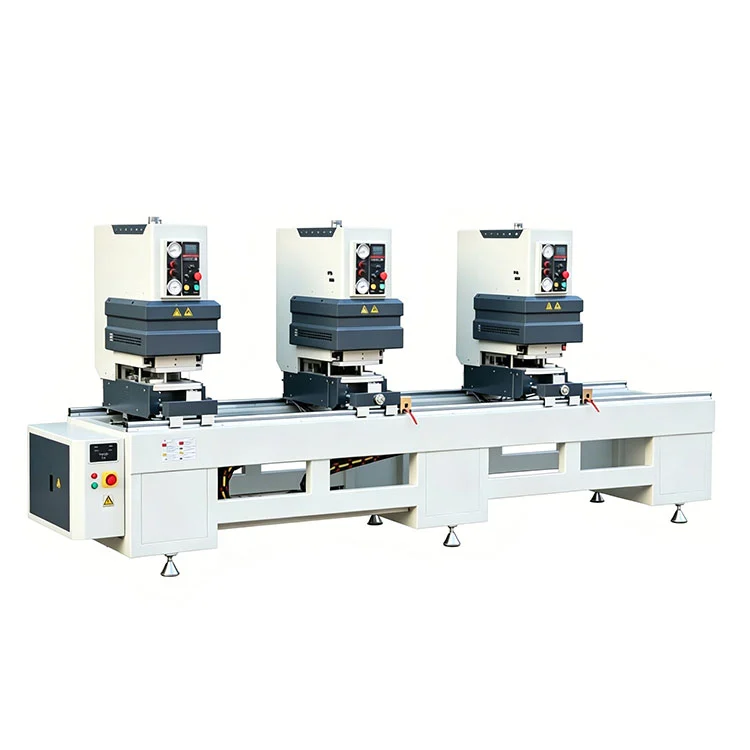

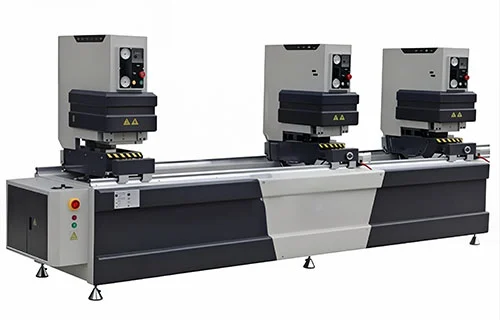

PVC 도어 및 창문용 3헤드 이음매 없는 용접 기계

PVC 도어 및 창문용 3헤드 이음매 없는 용접 기계는 PVC/UPVC 도어 및 창문 프로파일의 이음매 없는 용접을 위한 고효율 PLC 제어 솔루션입니다. 대량 생산을 위해 설계된 이 제품은 3개의 용접 헤드를 동시에 또는 독립적으로 작동할 수 있어 이음매가 보이지 않는 강력하고 깨끗하며 미적인 용접을 제공합니다. 이는 유색, 공압출 또는 스프레이 PVC 프로파일에 이상적입니다.

문의 보내기

제품 설명

창문 및 문 처리 장비 분야에서 약 30년의 공장 경험을 보유한 중국 기반 제조업체인 Lebulang Machine에서 생산한 이 3헤드 용접 기계는 착색된 표면, 공압출 및 스프레이 표면을 포함하여 PVC 및 UPVC 프로파일을 접합하기 위해 제작되었습니다. 이 기계는 CE 및 ISO 인증을 보유하고 OEM 및 ODM 주문을 지원하며 공장에서 직접 공급됩니다.

세 개의 용접 헤드는 왼쪽 헤드가 고정되어 있고 두 개의 오른쪽 헤드가 선형 가이드 레일을 따라 이동할 수 있도록 배열되어 있습니다. 그들은 독립적으로, 쌍으로, 또는 세 개 모두 함께 작업할 수 있으므로 두 개의 프레임 모서리와 중간 스타일을 단일 주기로 용접할 수 있습니다. 각 헤드의 항온 가열 플레이트는 Omron PLC 및 디지털 온도 컨트롤러에 의해 제어되며, 가열 시간, 용융 깊이 및 가압 압력은 호출을 위해 저장됩니다. 통합된 클리닝 커터는 동일한 클램핑 순서 중에 용접 비드를 제거하여 수동 연마가 필요 없는 매끄러운 접합 표면을 생성합니다.

세 번째 헤드는 30° ~ 180° 범위에서 회전하여 표준 직각 모서리는 물론 특수 각도 및 교차 트랜섬 용접도 처리합니다. 강철 베이스와 자체 윤활 선형 가이드는 작동 중에 정렬을 유지합니다. 기계는 220V 단상 공급 장치(전압 구성 가능)에서 3.5kW를 끌어오고, 0.5~0.8MPa의 공기 압력이 필요하며, 20~100mm(선택적으로 더 높은 설정)의 프로파일 높이와 400~3,500mm의 길이를 처리합니다. 전체 크기는 4400×1100×1700mm이고 무게는 약 1200kg이다. 추가 비용 없이 원격 설치 안내가 포함되어 있습니다.

주요 특징

3개 헤드의 유연한 작동: 세 개의 헤드가 독립적으로, 쌍으로 또는 함께 작동합니다. 왼쪽 머리는 고정되고 오른쪽 두 개는 선형 가이드 레일에서 이동 가능하여 정확한 위치 지정이 가능합니다.
심리스 용접 기술: 용접과 자동 용접 비드 청소를 한 사이클로 통합하여 프로파일 코너 강도를 초과하는 부드럽고 고강도 조인트를 만듭니다.
다각 용접: 세 번째 헤드는 30°~180° 임의 각도 용접을 지원합니다. 단일/이중 포인트, 트랜섬, 교차 트랜섬 및 특수 각도 용접을 처리합니다.
정밀도 및 안정성: 선형 가이드 레일은 높은 정확도를 보장합니다. 견고한 강철 베이스는 진동을 최소화하여 일관되고 장기적인 성능을 제공합니다.
PLC 공압 제어: Omron PLC 및 공압 구동 시스템으로 인해 매개변수 조정(가열/도킹 시간)이 용이하고 안정적인 작동이 가능합니다.
고효율: 2개의 모서리와 중간 대를 동시에 용접하여 단일 헤드 기계에 비해 생산성을 두 배로 높입니다.

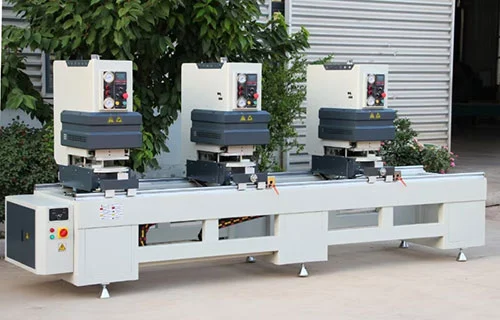

Three Head Seamless Welding Machine for PVC Doors and Windows

기술 사양

매개변수	값
전원공급장치	220V/50Hz(맞춤형)
입력 전원	3.5kW
작동 공기압	0.5--0.8MPa
공기 소비량	150--200L/분
용접 프로필 높이	20--100mm(120/140/160mm 옵션)
용접 프로파일 폭	120mm 이하
용접 길이 범위	400--3500mm
전체 치수(L×W×H)	4400×1100×1700mm
기계 무게	1200kg
제어 시스템	Omron PLC + 디지털 온도 컨트롤러
용접 각도	30°--180° (세번째 머리)

기계 세부사항

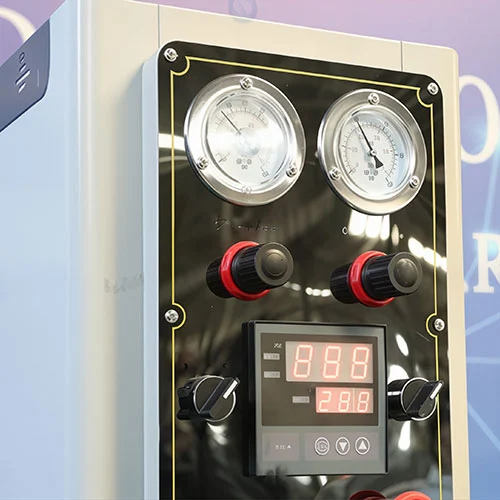

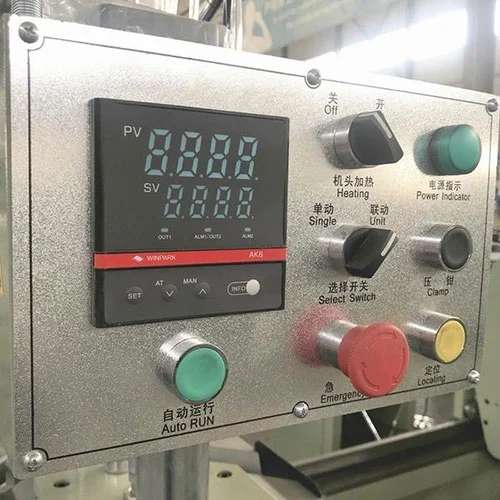

제어판

가열/도킹 시간 조정을 위한 디지털 디스플레이
비상 정지 버튼 및 안전 인터록
자동화된 사이클 관리를 위한 PLC 제어 장치

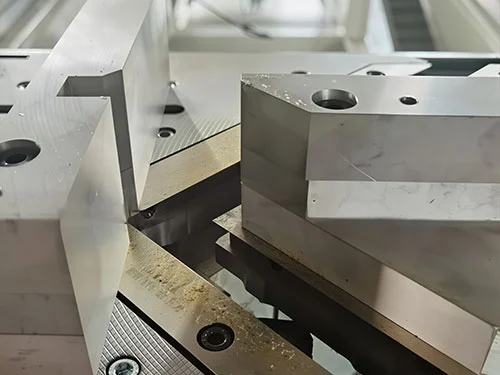

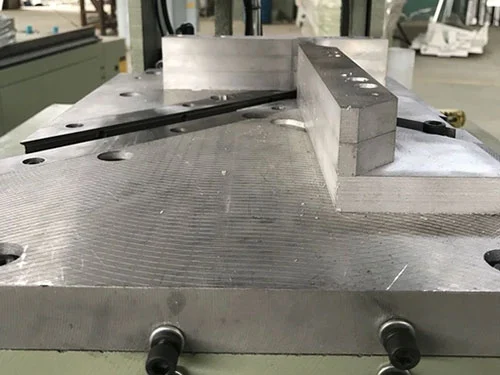

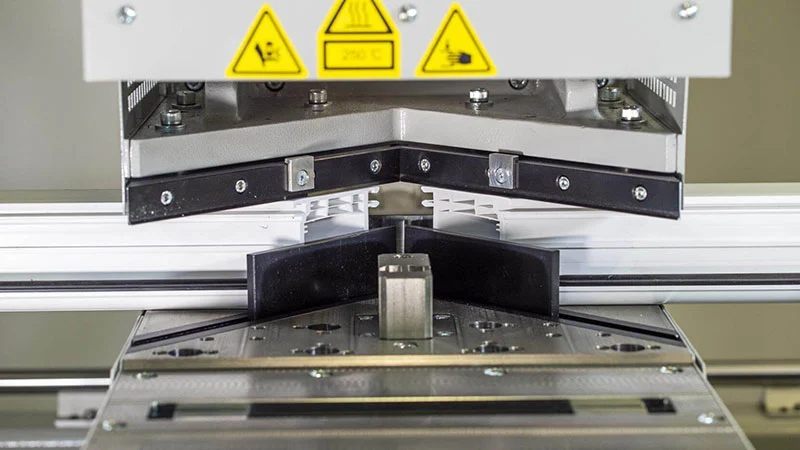

용접 헤드

각 헤드에는 가열판, 클램핑 메커니즘, 클리닝 커터가 장착되어 있습니다.
안전한 위치 지정을 위해 공압식 제동 기능이 있는 이동식 헤드
내구성이 뛰어나고 정확한 용접 비드 제거를 위한 특수 합금 커터

선형 가이드 시스템

부드러운 헤드 움직임을 위한 고정밀 선형 레일
자체 윤활 설계로 유지보수가 줄어들고 서비스 수명이 연장됩니다.

PVC 문과 창문용 3헤드 이음매 없는 용접 기계를 선택하는 이유는 무엇입니까?

우수한 용접 품질: 심리스 마감으로 제품의 심미성과 시장가치를 높여줍니다. 용접 강도는 산업 표준을 초과합니다.
비용 효율적: 생산성이 높으면 인건비가 절감됩니다. 유지 관리가 적은 설계로 가동 중지 시간이 최소화됩니다.
변하기 쉬운: 다양한 PVC 프로파일 및 창/문 디자인에 적합합니다. 맞춤형 각도 용접을 지원합니다.
안정적인 성능: 견고한 구조와 최고급 브랜드 부품으로 장기적인 안정성을 보장합니다.
쉬운 조작: 이것PVC 문과 창문용 3개 헤드 이음매 없는 용접 기계사전 설정된 전문 프로그램이 포함된 사용자 친화적인 인터페이스를 채택하여 운영자에 대한 교육이 최소화되어 공장 생산의 운영 임계값이 크게 낮아집니다.
