산업용 알루미늄 프로파일용 CNC 원형톱

풀 서보 CNC 제어 시스템 + 고속 카바이드 원형 톱날을 갖춘 당사의 Lebulang 브랜드 산업용 알루미늄 프로파일용 CNC 원형 톱 이 기계는 자동 공급, 고정 길이 위치 지정, 45°/90° 마이터 절단 및 자동 배출을 하나의 작업 흐름으로 완료합니다. 절단 공차는 ±0.1mm 이내로 제어되고, 2차 연마 없이 매끄러운 버(burr) 없는 단면으로 작업장 출력을 120% 높이고 알루미늄 폐기물 손실을 15% 이상 줄입니다. 지난에 있는 우리 공장은 귀하와 협력하기를 희망합니다.

문의 보내기

제품 설명

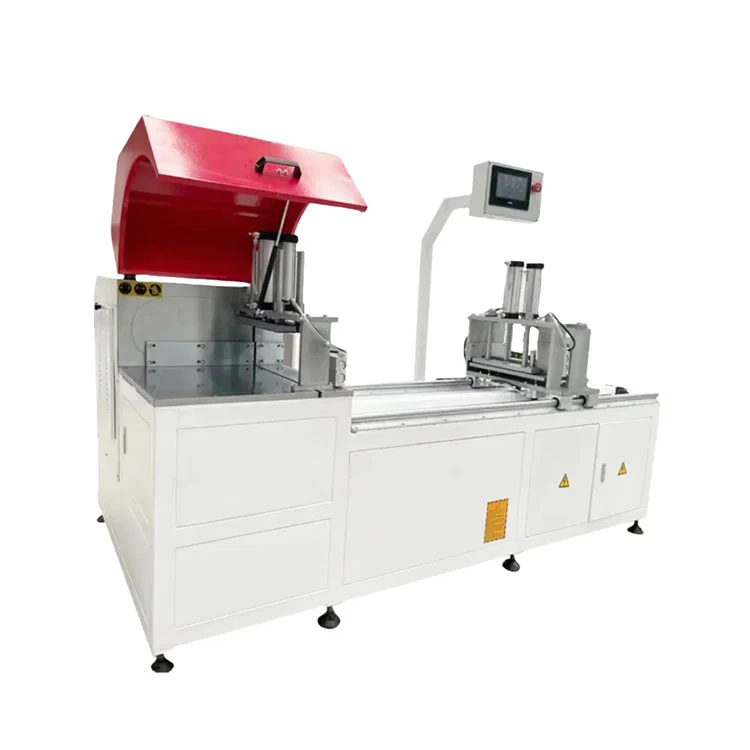

그만큼산업용 알루미늄 프로파일용 CNC 원형톱이 톱은 1996년부터 알루미늄 및 PVC 가공 장비를 생산해 온 Lebulang Machine의 중국 지난 시설에서 제조됩니다. 톱은 공장에서 직접 공급되며 OEM 및 ODM 사양으로 구성할 수 있습니다. 5.5kW 또는 7.5kW 정격의 메인 모터를 갖춘 Φ455mm, Φ500mm, Φ550mm의 세 가지 블레이드 직경 옵션으로 제공되는 완전 서보 구동 CNC 톱입니다. X축 피드는 표준 구성에서 350mm ~ 6500mm의 프로파일을 절단할 수 있으며 옵션으로 더 긴 이동 거리를 사용할 수 있습니다. 최대 절단 단면적은 너비 210mm x 높이 320mm입니다. 표준 절단 각도는 90° 및 ±45° 마이터 절단이며 옵션으로 제공되는 CNC 임의 각도 모듈은 22.5°~157.5°를 포괄합니다. 위치 정확도는 ±0.05mm로 지정됩니다. 톱은 10인치 터치스크린이 있는 수입 PLC를 통해 제어되며, 공압 클램프는 절단 중에 수직 및 수평 방향 모두에서 작업물을 고정합니다.

기술 사양

목	표준 CNC 원형 톱 모델 매개변수(사용자 정의 가능)
모델	LBL-CNC455 / LBL-CNC500 / LBL-CNC550 산업용 알루미늄 프로파일용 CNC 원형톱
제어 모드	풀 서보 CNC 자동 제어
톱날 직경	Φ455mm / Φ500mm / Φ550mm(옵션)
주축 동력	5.5KW / 7.5KW 고속 모터
스핀들 회전 속도	2800rpm 조절 가능
최대 공급 절단 길이	350mm - 6500mm (맞춤형 더 긴 이동 가능)
최대 절단 단면적	210mm(W) × 320mm(H)
표준 절단 각도	90°, ±45° 마이터 컷
포지셔닝 정확도	±0.05mm
반복절단공차	≤±0.1mm
클램핑 모드	이중 공압 수직 + 수평 클램프
공기 작동 압력	0.5--0.8MPa
CNC 시스템	수입 PLC + 10인치 터치스크린
냉각 시스템	자동 분무 절삭유 윤활
기계 전체 중량	1200KG -- 1800KG
인증	CE, ISO9001
맞춤형 전압	글로벌 시장용 380V/415V/220V

Cnc Circular Saw For Industrial Aluminum Profiles

톱의 작동 원리

그만큼산업용 알루미늄 프로파일용 CNC 원형톱터치스크린에 입력된 길이에 따라 톱날 아래에 프로파일을 배치하는 서보 구동 피드 축으로 작동합니다. 작업자는 알루미늄 압출물을 입력 롤러 테이블에 로드하고 메모리에서 절단 프로그램을 선택하거나 새 치수를 입력하고 사이클을 시작합니다. 공압 클램프는 수직 및 수평 방향 모두에서 결합되어 기준 스톱에 대해 프로파일을 고정합니다. 기체-액체 댐핑 실린더가 장착된 톱 헤드는 제어된 공급 속도로 재료를 통해 내려와 사각형의 버(burr) 없는 절단을 생성합니다. 원자화된 절삭유 스프레이는 절단 중에 블레이드와 작업물을 냉각시킵니다. 블레이드가 후퇴한 후 클램프가 풀리고 서보 피드가 프로파일을 다음 절단 위치로 전진시킵니다. 표준 구성은 90° 및 ±45°로 절단됩니다. 옵션인 CNC 각도 모듈을 사용하면 톱 헤드가 프로그램 제어에 따라 22.5°~157.5° 사이의 각도로 회전합니다.

주요 구성 요소

서보 피드 축:AC 서보 모터는 프로파일 위치 지정을 위해 X축 볼 나사를 구동합니다. 위치 정확도는 ±0.05mm이며 반복 절단 공차는 ±0.1mm 이내입니다. 표준 피드 이동은 350mm에서 6500mm까지의 절단 길이를 처리합니다.
톱 헤드 조립:5.5kW 또는 7.5kW 모터는 텅스텐 카바이드 원형 톱날을 2800rpm으로 구동합니다. 기체-액체 댐핑 실린더는 재료 두께와 블레이드 하중에 맞게 수직 공급 속도를 제어합니다.

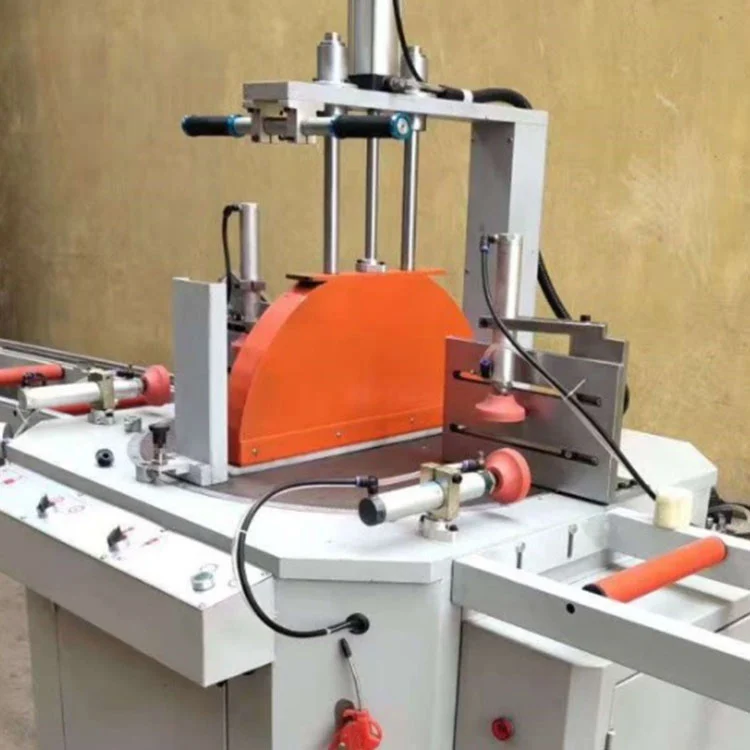

공압 클램핑 시스템:부드러운 조가 있는 이중 수직 및 수평 클램프는 뒤쪽 울타리와 테이블에 프로필을 고정합니다. 클램핑력은 0.5~0.8 MPa 사이로 설정된 공기압 조절기를 통해 조정 가능합니다.
CNC 컨트롤러 및 터치스크린:10인치 다국어 터치스크린과 결합된 가져온 PLC는 프로그램 저장, 길이 입력, 각도 선택 및 사이클 제어를 처리합니다. 프로그램 전송을 위해 USB 및 네트워크 연결이 지원됩니다.

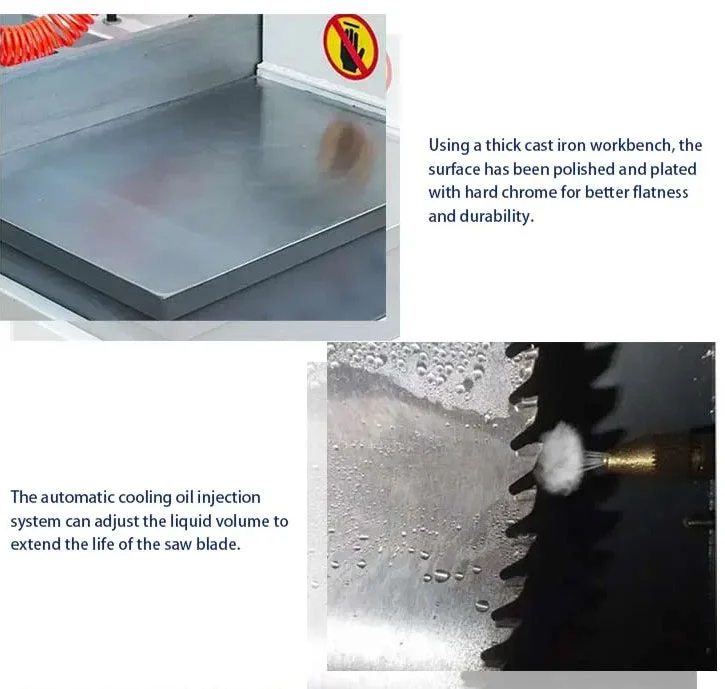

냉각 윤활 시스템:자동 분무 절삭유 시스템은 윤활유 미스트를 블레이드와 절단 영역에 도포합니다. 이는 마찰을 줄이고 블레이드 수명을 연장하며 깨끗한 절단 표면을 생성하는 데 도움이 됩니다.
안전 인클로저:완전히 밀폐된 블레이드 가드가 절단 영역을 덮습니다. 블레이드 경로에 장애물이 감지되면 비상 정지 버튼과 충돌 방지 센서가 장비를 정지시킵니다.

산업용 알루미늄 프로파일용 CNC 원형 톱 표준 액세서리

CNC 서보 공급 제어 시스템 + 10인치 다국어 터치 스크린
알루미늄용 수입 텅스텐 카바이드 원형 톱날
기액 댐핑 절단 톱 헤드 어셈블리
부드러운 긁힘 방지 조가 있는 이중 공압식 자동 클램핑 장치
자동 냉각 윤활 순환 시스템
완전 밀폐형 안전날 보호 커버
알루미늄 칩 집진 파이프라인
비상 정지 버튼, 충돌 방지 센서
완전한 영어 작동 및 유지 보수 매뉴얼, 예비 부품 툴킷

산업용 알루미늄 프로파일용 CNC 원형 톱 옵션 업그레이드 모듈

제로 테일 절단 구조(잔여 테일 ≤5mm, 높은 소재 활용도)
6m 길이의 프로파일을 위한 자동 로딩 및 언로딩 롤러 컨베이어 라인
CNC 임의 각도 절단 모듈(22.5°--157.5°)
대용량 칩 보관 집진기
IoT 원격 온라인 진단 및 데이터 통계 모듈
다중 조각 동기식 클램핑 장치 번들
최대 12000mm까지 맞춤형 확장 공급 이동

적용범위

그만큼산업용 알루미늄 프로파일용 CNC 원형톱추가 가공 또는 조립 전에 알루미늄 압출재를 일정 길이로 절단하는 생산 환경에서 사용됩니다. 일반적인 용도로는 창문 및 문용 프레임 프로파일 절단, 커튼월 멀리언 및 트랜섬, 산업용 알루미늄 구조 부재, 태양광 패널 장착 레일 및 건축 장식 프로파일이 있습니다. 톱은 단면적 용량 내에서 속이 빈 알루미늄 단면, 열 차단 프로파일, 경동 또는 PVC 돌출부를 가공할 수 있습니다. 선택 사항인 임의 각도 모듈을 사용하면 박공 끝 프레임, 사다리꼴 창 및 다면 건축 조립품에 대한 각진 절단도 생성합니다.
