CNC 헤비 듀티 커튼 월 노팅 톱

개요

헤비 듀티 커튼월 노칭 톱은 알루미늄 커튼월 및 외관 프로파일 제작을 위해 특별히 설계된 전문가급 절단 솔루션입니다. 견고한 강철 프레임과 고급 CNC 서보 제어 장치로 제작되어 대량 생산 환경을 위한 반복 가능한 정밀도, 다각도 유연성 및 산업 등급 내구성을 제공합니다.

상업용 커튼월, 매장 전면 시스템 또는 건축용 알루미늄 압출재를 처리하는 경우 이 기계는 최소한의 재료 낭비로 깨끗하고 버가 없는 노치를 보장하여 수동 재작업을 줄이고 전체 처리량을 높입니다.

헤비 듀티 커튼 월 노칭 톱



주요 특징

1. CNC 정밀제어

고응답 서보 드라이브 시스템과 CNC 프로그래밍 가능 컨트롤러를 갖추고 있어 커팅 헤드 위치 정확도는 ±0.1mm에 이릅니다. 작업자는 다양한 프로필 유형 간의 빠른 레시피 전환을 위해 여러 노치 프로그램을 저장할 수 있습니다.

2. 견고한 견고한 구조

기계 본체는 응력 완화 처리된 두꺼운 벽의 강철 튜브로 구성되어 고속 절단 중 진동을 제거합니다. 이를 통해 연중무휴 24시간 연속 작동 시에도 일관된 절단 품질이 보장됩니다.

3. 공압 클램핑 시스템

압력 조절이 가능한 이중 작용 공압 실린더는 섬세한 양극 처리 또는 분체 코팅 알루미늄 표면에 손상 없이 안전하게 클램핑을 제공합니다. 퀵 릴리스 기능으로 공작물 간 사이클 시간이 단축됩니다.

4. 다각도 노칭 기능

다양한 커튼월 멀리언 및 트랜섬 구성을 수용할 수 있도록 0°~90°(또는 범위 지정) 조정 가능한 노치 각도를 지원합니다. 각도 설정은 디지털 판독 또는 CNC 인터페이스를 통해 조정할 수 있습니다.

5. 고효율 칩 추출

통합된 먼지/칩 수집 포트는 표준 산업용 추출 시스템에 연결되어 깨끗한 작업 환경을 유지하고 블레이드 수명을 연장합니다.

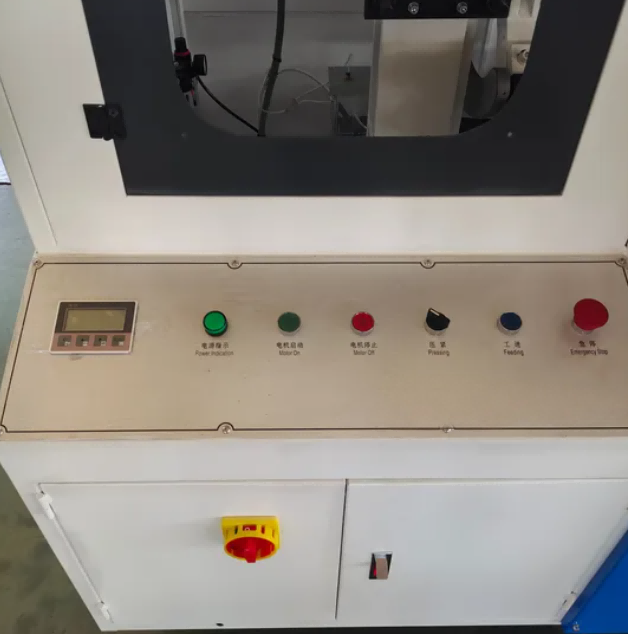

6. 운영자 친화적인 인터페이스

다국어(영어, 스페인어, 러시아어, 아랍어)를 지원하는 직관적인 터치스크린 HMI. 시각적 프로그래밍을 통해 운영자는 고급 기술 교육 없이도 노치 치수를 설정할 수 있습니다.

작동 방식

1. 작업자는 알루미늄 프로파일을 작업대에 놓고 공압 클램프를 활성화하여 수직 및 수평 방향 모두에서 작업물을 고정합니다.

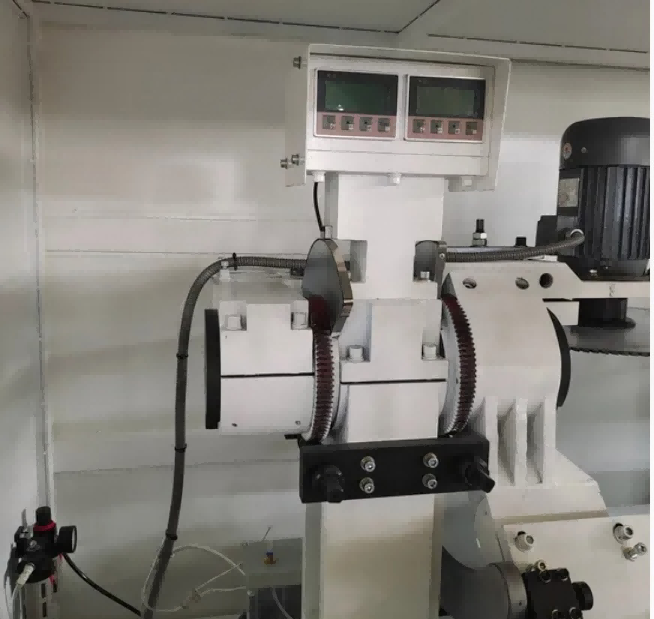

2. 원하는 절단 각도는 자기 눈금 디지털 디스플레이를 사용하여 설정되며 이중 톱날은 그에 따라 ±45° 범위 내에 배치됩니다.

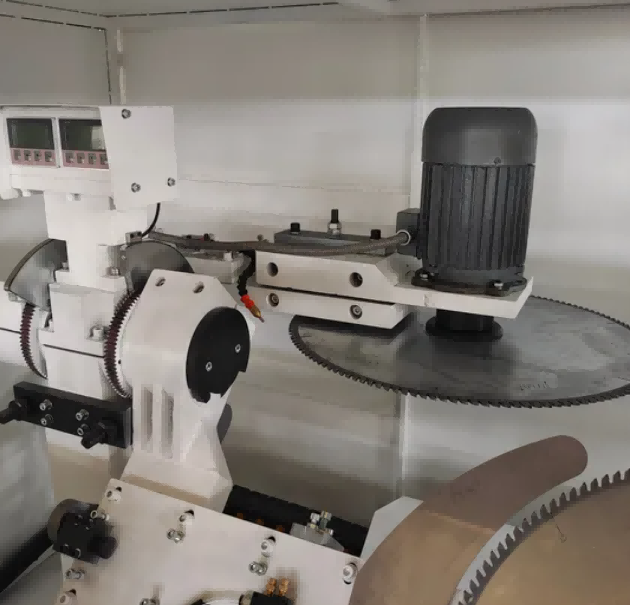

3. 수압식 공급 시스템은 제어된 속도(0-3m/min)로 회전 블레이드를 프로파일로 전진시켜 단일 패스로 노치, 홈 또는 복합 각도를 절단합니다.
4. CNC 시스템은 CAD 그래픽 가져오기 및 그래픽 프로그래밍을 지원하므로 작업자는 노치 패턴, 구멍 위치 및 슬롯 치수를 설계 파일에서 직접 정의할 수 있습니다.
5. 3축 풀 서보 모터 구성(랙과 피니언 및 볼 나사로 구동되는 X, Y, Z축)은 한 번의 클램핑으로 드릴링, 밀링 홈, 둥근 구멍, 특수 모양의 구멍, 키 구멍 및 카운터싱크를 위한 진정한 3축 연결을 가능하게 합니다.
6. 옵션인 3면 플립 작업대를 사용하면 재배치 없이 프로파일을 3면에서 가공할 수 있어 복잡한 알루미늄 압출의 처리 효율성이 향상됩니다.
7. 절단 주기가 완료된 후 블레이드가 들어가고 클램프가 풀리며 가공된 프로파일이 제거됩니다.

제조업체 및 보증

Lebulang Machine으로 운영되는 Shandong Lebulang Precision Machinery Co., Ltd.는 1996년부터 중국 지난 공장에서 알루미늄 가공 장비를 생산해 왔습니다.헤비 듀티 커튼 월 노칭 톱CE 및 ISO 인증을 받아 공장에서 직접 공급됩니다. 주요 구조에는 12개월 보증이 적용됩니다. 원격 기술 지원, 운영 교육 비디오, 영어 매뉴얼이 포함되어 있습니다. 현장 교육 및 시운전은 추가 비용으로 진행 가능합니다. 톱날, 공압 씰, 가이드 구성품과 같은 예비 부품은 배송을 위해 비축되어 있습니다.

FAQ

Q1: 이 기계가 처리할 수 있는 최대 프로필 크기는 얼마입니까?

A: 표준 모델은 최대 절단 깊이 175mm로 최대 300×250mm의 프로파일을 처리합니다. 요청 시 최대 350×300mm의 더 큰 단면에 대한 맞춤형 구성이 가능합니다.

Q2: ±45° 이외의 각도로도 절단이 가능한가요?

A: 표준 모델은 양면 ±45° 이내의 임의 각도 절단을 지원합니다. 옵션인 CNC 버전은 더 복잡한 프로파일 형상을 위해 범위를 ±90°까지 확장합니다.

Q3: 처리 정확도는 무엇입니까?

A: 위치 정확도는 ±0.1mm로 지정되며, 일관된 작동 조건에서 반복 위치 정확도는 ±0.05mm입니다.

Q4: 애프터 서비스와 교육을 제공합니까?

A: 무료 온라인 운영 교육과 원격 기술 지원이 제공됩니다. 현장 교육 및 설치는 별도로 준비될 수 있습니다. 12개월 보증이 적용되며 평생 기술 지원이 제공됩니다.

Q5: 기계가 대량 생산에 적합한가요?

A: 이중 블레이드 동기식 절단, 공압 클램핑 및 제어 공급 시스템은 커튼월 제조 시설에서 연속 생산을 위해 설계되었습니다. 공장의 월간 생산 능력은 약 50 세트입니다.
