800mm CNC 커튼월 엔드 밀링 머신

Lebulang Machine 브랜드로 운영되는 Shandong Lebulang Precision Machinery Co., Ltd.는 1996년부터 중국 지난 공장에서 알루미늄 가공 장비를 생산해 왔습니다. 이 3축 서보 CNC 엔드밀러는 알루미늄 커튼월 및 외관 프로파일, 문 및 창틀, 건축 압출물을 가공합니다. 800mm X축 이동 거리, 0°에서 90°까지의 자동 스핀들 회전, 견고한 주철 베이스 및 일괄 생산을 위한 다중 프로파일 클램핑 기능을 갖추고 있습니다. 사용자 친화적인 HMI를 갖춘 SYNTEC 산업용 CNC 시스템은 빠른 설정을 위해 USB CAD 가져오기 및 사전 로드된 프로파일 라이브러리를 지원합니다.

• 800mm X축 이동:그만큼800mm CNC 커튼월 엔드 밀링 머신X축을 따라 800mm의 작업 길이를 제공하여 단일 설정으로 대형 커튼월과 외관 프로파일을 수용합니다.
• 3축 CNC 서보 제어:X, Y 및 Z 축은 정밀 볼 나사에 연결된 서보 모터에 의해 구동됩니다. 위치 정확도는 ±0.02mm로 지정되어 생산 배치 전반에 걸쳐 일관된 장부 및 홈 치수를 지원합니다.
• 견고한 주철 베이스:머신 베드는 주철로 제작되어 고속 밀링 중에 진동을 완화하고 안정성을 유지하도록 설계되었습니다. 이는 매끄럽고 버(burr) 없는 끝면과 긴 공구 수명에 기여합니다.
• 자동 0° ~ 90° 스핀들 회전:밀링 스핀들은 프로그램 제어에 따라 0°(수평)에서 90°(수직)까지 회전할 수 있습니다. 공작물이나 툴링을 수동으로 재배치하지 않고도 수평 및 수직 프로파일 끝을 한 번의 클램핑으로 가공할 수 있습니다.
• 다중 프로파일 클램핑:클램핑 장치는 3~5개의 프로파일을 동시에 고정할 수 있어 단일 사이클에서 동일한 엔드밀링 작업을 일괄 처리할 수 있습니다.
• SYNTEC 산업용 CNC 시스템:제어 장치에는 컬러 HMI, CAD 파일 가져오기용 USB 포트, 공통 장부 및 노치 형상이 사전 로드된 프로파일 라이브러리가 포함되어 있습니다. 작업자는 프로그램을 선택하고, 프로필을 로드하고, G 코드를 작성하지 않고도 사이클을 시작합니다.

800mm CNC 커튼월 엔드 밀링 머신

작동 방식

그만큼800mm CNC 커튼월 엔드 밀링 머신작업자는 최대 5개의 알루미늄 프로파일을 공압식 클램핑 장치에 로드하여 작동합니다. 사전 로드된 라이브러리 또는 CAD에서 가져온 파일 중 하나인 SYNTEC 컨트롤러에서 가공 프로그램을 선택한 후 사이클이 시작됩니다. 서보 구동 X, Y 및 Z 축은 첫 번째 프로파일 끝에 밀링 커터를 배치합니다. 스핀들은 0°에서 90° 사이에서 자동으로 회전하여 공작물을 언클램핑하지 않고도 수평 및 수직 표면을 모두 가공할 수 있습니다. 2800rpm으로 작동하는 Φ350mm 초경 밀링 커터는 재료를 제거하여 장부, 노치 및 홈을 형성합니다. 최대 장부 깊이는 100mm이고, 최대 프로파일 단면적은 너비 330mm x 높이 180mm입니다. 한쪽 끝에서 프로그래밍된 순서를 완료한 후 축은 다음 공작물로 위치를 변경합니다. 배치의 모든 프로파일이 완료되면 클램프가 풀리고 작업자는 가공된 부품을 제거합니다.

주요 구성 요소

• 주철 기계 침대:선형 가이드 레일과 이동 축을 위한 견고한 진동 감쇠 기반을 제공합니다. 주조물의 질량은 무거운 밀링 패스 중에 절단 안정성을 유지하는 데 도움이 됩니다.
• 서보 모터 및 볼 나사(X/Y/Z):정밀 연삭된 볼 나사가 장착된 AC 서보 드라이브는 800mm X축 이동 거리, 330mm 너비 용량 및 180mm 높이 용량에서 ±0.02mm 위치 정확도를 제공합니다.

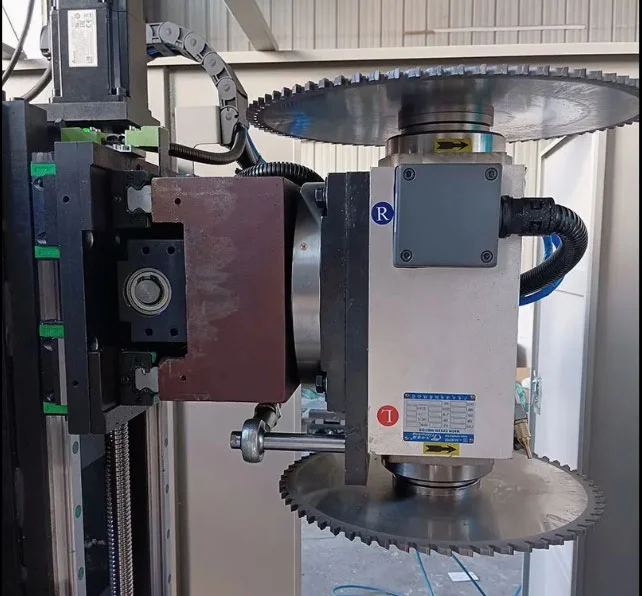

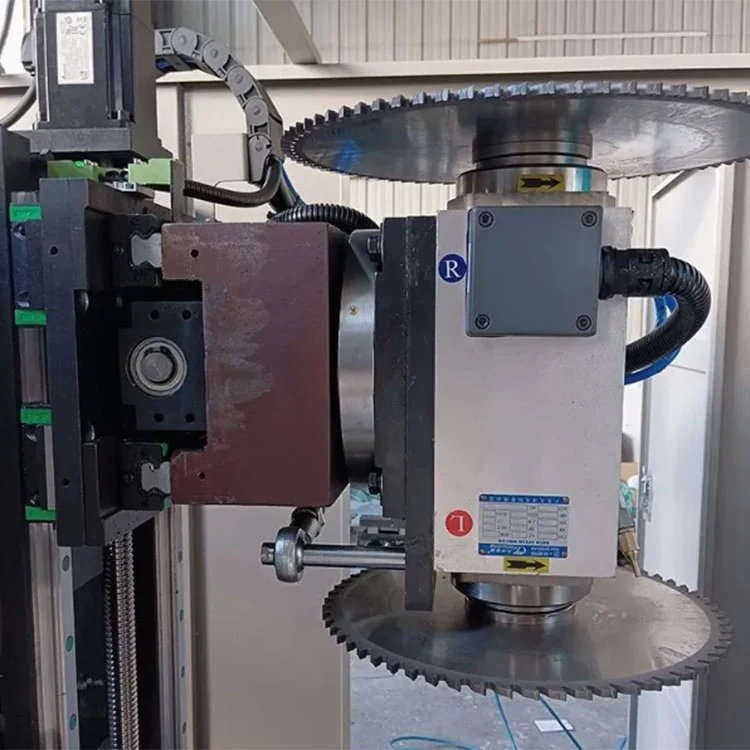

• 회전 스핀들 어셈블리:3kW 모터는 Φ350mm 밀링 커터를 2800rpm으로 구동합니다. 스핀들 하우징은 수평 엔드밀과 수직 엔드밀 사이의 자동 전환을 위해 서보 제어에 따라 0°에서 90°까지 회전합니다.

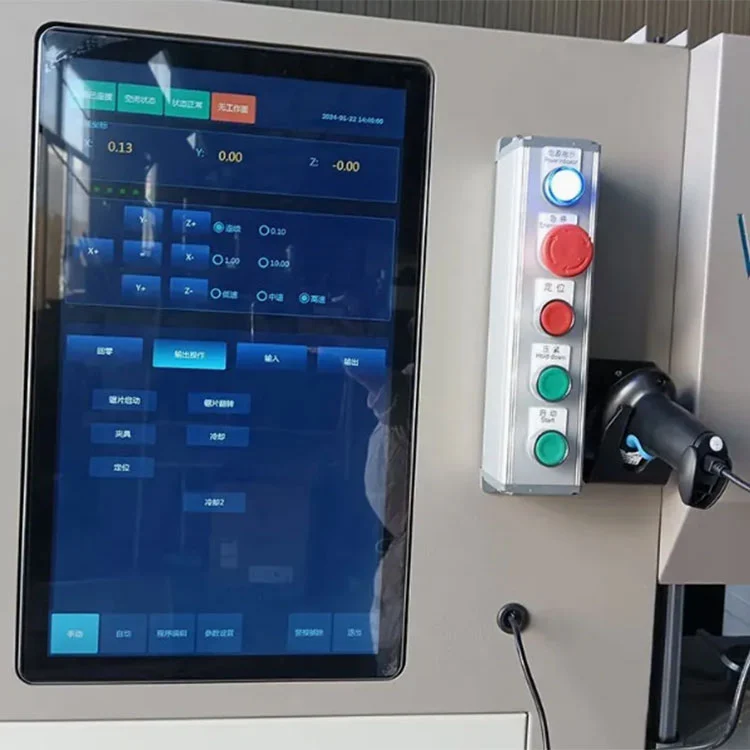

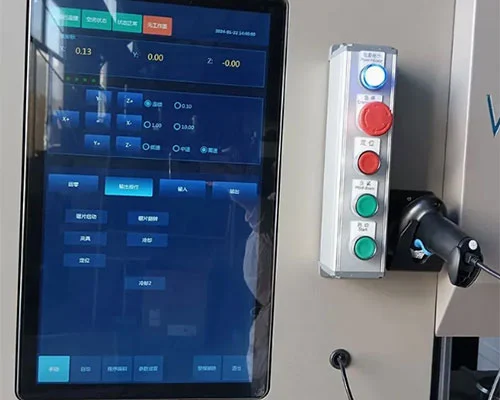

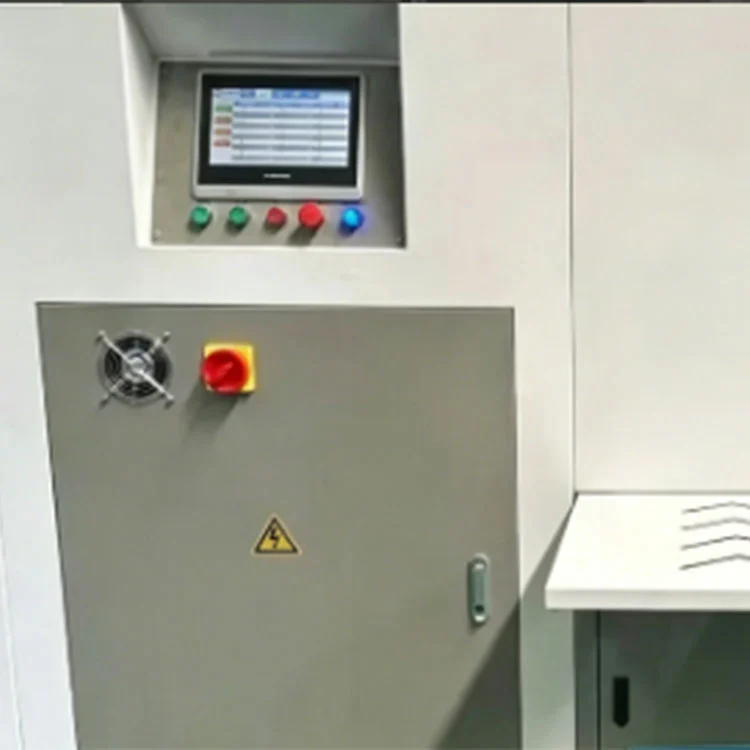

• SYNTEC CNC 컨트롤러:컬러 터치스크린 HMI를 갖춘 산업용 등급 CNC 시스템. 프로파일 라이브러리를 저장하고, USB를 통해 CAD 도면을 가져오고, 축 동작, 스핀들 회전 및 클램핑 순서를 관리합니다.

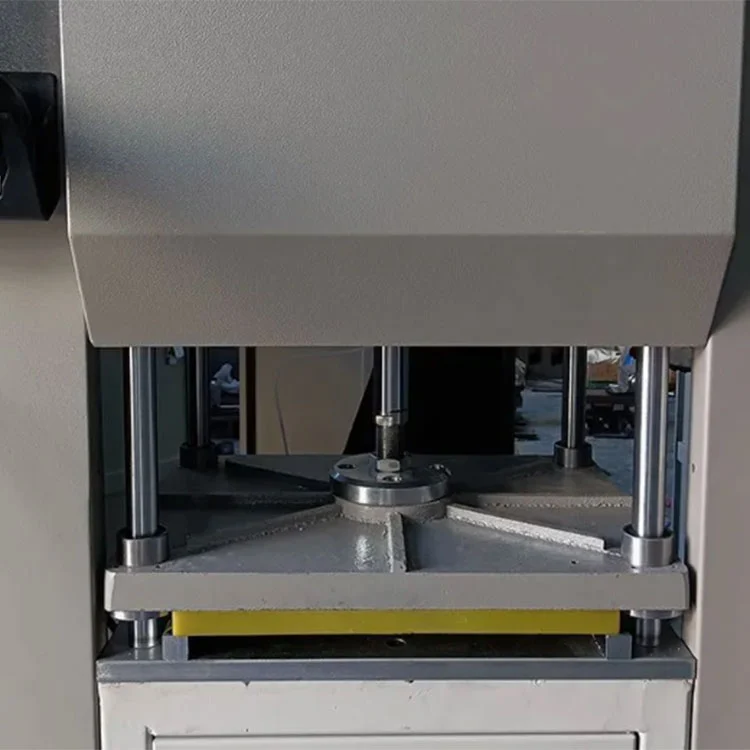

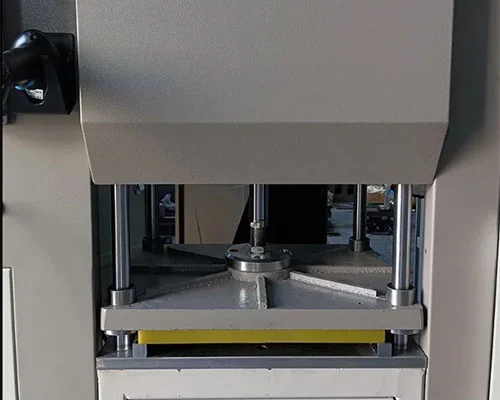

• 공압식 다중 프로파일 클램프:3~5개의 프로파일을 동시에 보유합니다. 클램핑력은 0.5~0.8 MPa 사이로 설정된 공기압 공급에 의해 조절됩니다. 다양한 프로파일 단면에 맞게 조 인서트를 변경할 수 있습니다.
• 안전 인클로저:가드는 작동 중에 밀링 영역을 덮습니다. 비상 정지 회로는 활성화되면 모든 축과 스핀들 회전을 정지합니다.

응용

그만큼800mm CNC 커튼월 엔드 밀링 머신다음 용도로 사용됩니다:

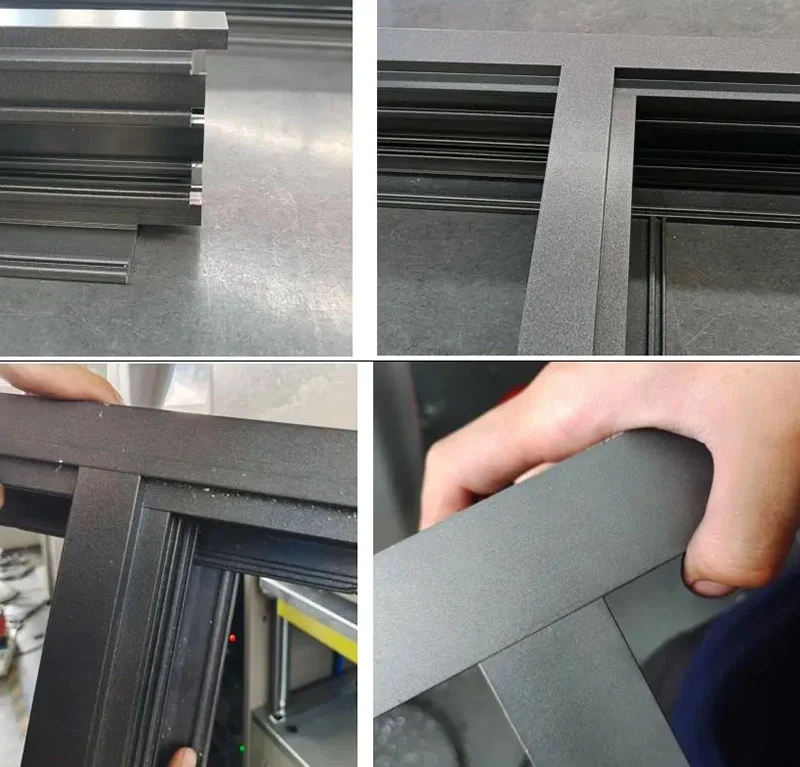

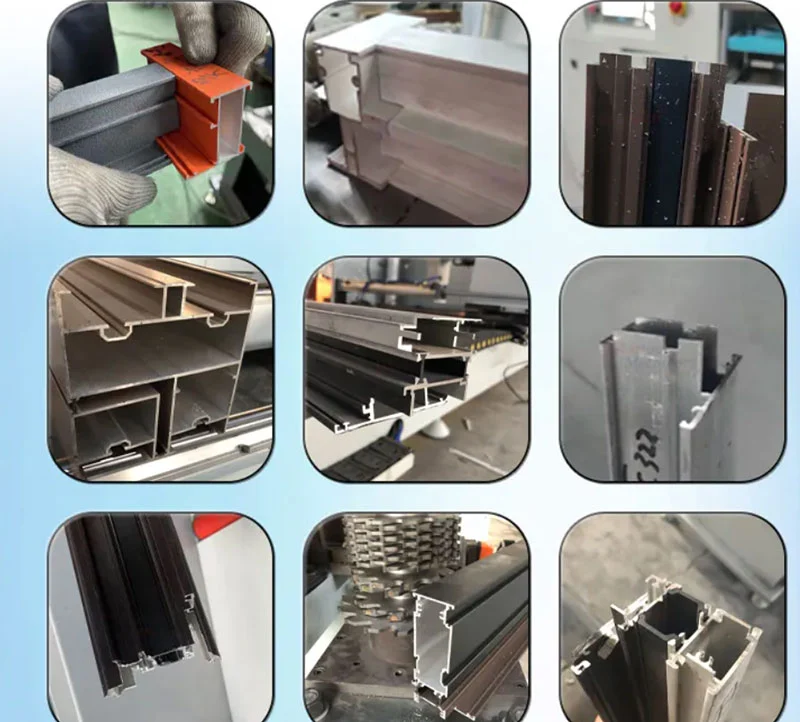

• 알루미늄 커튼월 및 외관 프로파일 엔드 밀링.
• 문 및 창틀 멀리언 및 트랜섬 장부 처리.
• 건축용 알루미늄 프로파일 노칭 및 홈 절단.

포장 및 배송

1. 습기로부터 보호하기 위해 기계를 전체 필름으로 감싸줍니다.
2. 모든 모서리와 돌출 부분에 충돌 방지 가장자리 패딩이 적용되었습니다.
3. 안전한 운송을 위해 강철 끈으로 묶인 훈증 무함유 합판 상자 및 팔레트.

제조업체 및 보증

• 설립된 제조업체:Shandong Lebulang Precision Machinery Co., Ltd.는 1996년부터 중국 지난 공장에서 알루미늄 및 PVC 가공 장비를 생산해 왔습니다.800mm CNC 커튼월 엔드 밀링 머신CE 및 ISO 9001 인증을 받아 공장에서 직접 공급됩니다.
• 보증 및 지원:1년 보증은 제조 결함에 대한 주요 구조에 적용됩니다. 원격 기술 지원, 작동 비디오, 영어 매뉴얼이 추가 비용 없이 제공됩니다.
• 예비 부품:밀링 커터, 클램프 조, 씰 등 일반적으로 교체되는 품목이 비축되어 있으며 일반 화물 배송으로 발송될 수 있습니다.
• 사용자 정의:OEM 및 ODM 구성이 허용됩니다. 전압, X축 이동 및 스핀들 사양은 고객 요구 사항에 맞게 조정할 수 있습니다.

FAQ

Q1: 이 기계는 어떤 프로필을 처리할 수 있나요?

A: 알루미늄 커튼월 프로파일, 외관 돌출부, 문 및 창틀 섹션용으로 설계되었습니다. 최대 처리 단면적은 폭 330mm x 높이 180mm이며 장부 깊이는 최대 100mm입니다.

Q2: 자동 스핀들 회전은 어떻게 작동합니까?

A: 스핀들은 서보 제어에 따라 0°(수평)에서 90°(수직)로 회전합니다. 이를 통해 작업자가 공작물의 위치를 ​​변경하거나 툴링을 수동으로 변경할 필요 없이 기계가 한 번의 클램핑으로 수평 및 수직 프로파일 끝을 모두 밀링할 수 있습니다.

Q3: 한 번에 몇 개의 프로파일을 가공할 수 있습니까?

A: 공압 클램핑 장치는 프로파일 단면에 따라 3~5개의 프로파일을 동시에 고정할 수 있습니다. 모든 클램핑된 프로파일은 동일한 사이클로 가공됩니다.

Q4: 프로그래밍이 어렵나요?

A: SYNTEC 컨트롤러에는 공통 장부 및 노치 형상이 사전 로드된 프로파일 라이브러리가 포함되어 있습니다. CAD 파일은 USB를 통해 가져올 수도 있습니다. 작업자는 터치스크린에서 프로그램을 선택하고 사이클을 시작합니다. 영문 매뉴얼과 작동 영상이 제공됩니다.

Q5: 전원 공급 장치를 국가별로 맞춤 설정할 수 있나요?

답: 그렇습니다. 표준 구성은 380V/50Hz 3상 전원을 사용합니다. 현지 전기 표준과 일치하도록 주문 시 다른 전압 및 주파수를 지정할 수 있습니다.
