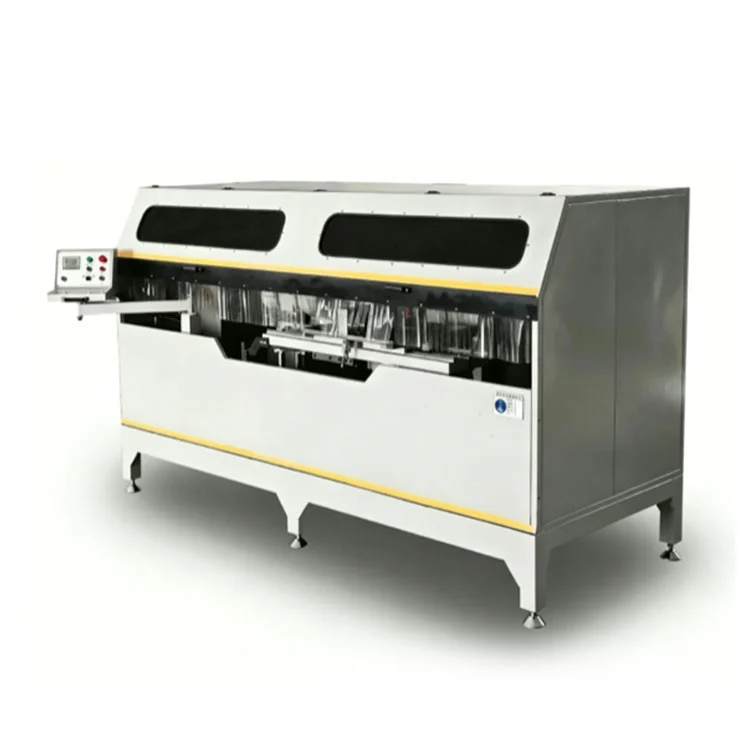

헤비 듀티 커튼 월 노칭 톱

이 이중 블레이드 CNC 노칭 톱은 알루미늄 커튼월 프로파일, 멀리언, 트랜섬 및 건축 돌출부의 노치, 홈 및 복합 각도를 절단하기 위해 제작되었습니다. 두 개의 2.2kW 모터가 한 쌍의 Φ550mm 카바이드 톱날을 2800rpm으로 구동하며, 각 블레이드는 디지털 판독 제어에 따라 ±45° 회전합니다. 수압식 공급 시스템은 0~3m/분의 조정 가능한 속도로 블레이드 세트를 전진시키고 공압식 클램프는 수직 및 수평 방향에서 작업물을 고정합니다. 용접된 강철 및 주철 프레임은 진동 노화 처리를 거쳐 지속적인 절단 하중에서도 안정성을 유지합니다.

헤비 듀티 커튼 월 노칭 톱

특징

기계 프레임

그만큼헤비 듀티 커튼 월 노칭 톱두꺼운 벽의 용접 강철 구조와 주철 빔으로 구성됩니다. 내부 응력을 완화하고 시간이 지남에 따라 변형 가능성을 줄이기 위한 프로세스인 가공 전에 어셈블리를 진동 노화시킵니다. 절단 하중 하에서 결과적으로 발생하는 안정성은 확장된 생산 실행 중에 일관된 노치 형상을 유지하는 데 도움이 됩니다.

이중 톱날

2개의 Φ550mm 카바이드 팁 블레이드는 각각 2800rpm에서 2.2kW 모터로 구동되어 절단 작업을 제공합니다. 두 블레이드 모두 ±45° 회전하도록 설정할 수 있으므로 툴링을 변경하지 않고도 커튼월 프로파일에 노칭 및 복합 각도 절단이 가능합니다. 블레이드 직경과 톱니 형상은 일반적으로 2차 연마가 필요하지 않은 버 없는 마감을 목표로 알루미늄 절단용으로 선택됩니다.

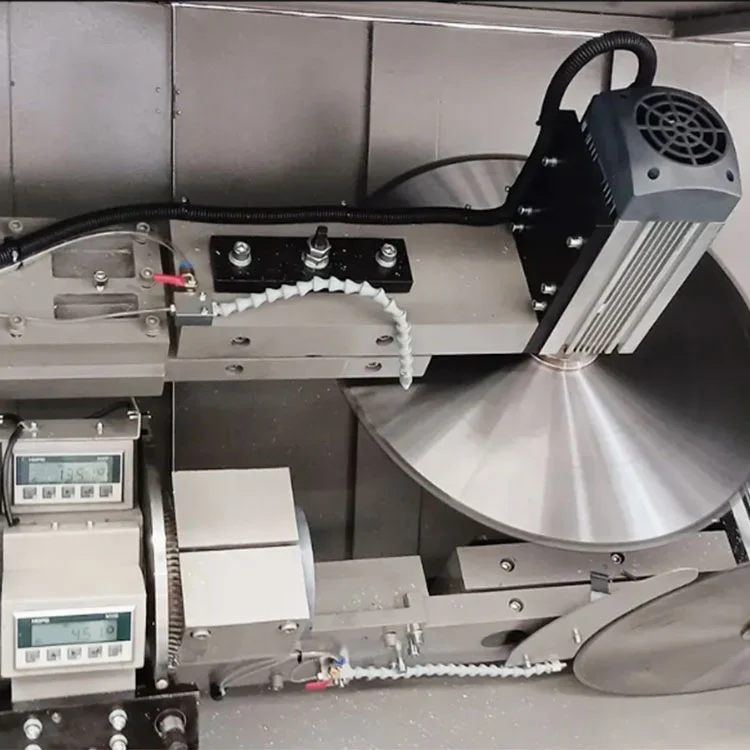

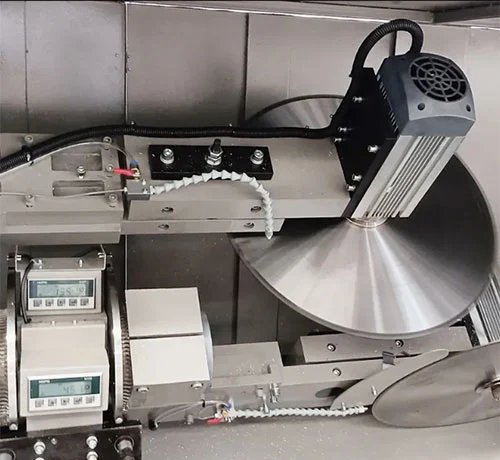

디지털 디스플레이 제어

자기 눈금 디지털 판독값은 절단 각도와 작업대 높이를 실시간으로 보여줍니다. 위치 정확도는 ±0.1mm로 지정됩니다. 작업자는 디지털 디스플레이를 사용하여 원하는 각도를 설정하고 이에 따라 블레이드 위치가 조정되어 생산 배치 전반에 걸쳐 반복 가능한 설정에 대한 참조를 제공합니다.

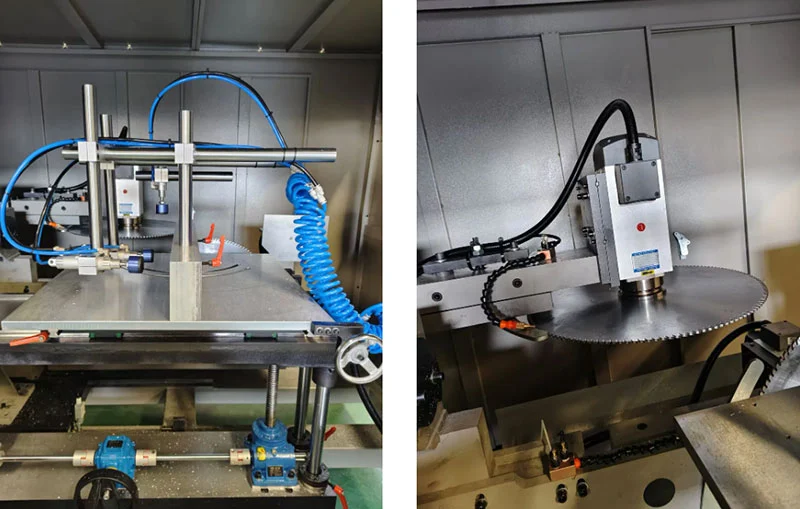

공압 클램핑

0.5~0.8MPa 공기압이 공급되는 수직 및 수평 공압 고정 장치는 절단 주기 동안 알루미늄 프로파일을 고정합니다. 클램핑력은 표면에 자국을 남기지 않고 작업물을 고정하기 위해 분산됩니다. 클램핑 및 해제는 기계의 사이클 순서를 통해 제어됩니다.

수압식 공급

블레이드 공급은 0~3m/min의 속도 범위를 조절할 수 있는 수압식 시스템을 사용합니다. 제어된 공급 속도는 특히 더 두껍거나 큰 단면의 커튼월 돌출부를 절단할 때 프로파일 변형 및 블레이드 바인딩을 방지하는 데 도움이 됩니다.

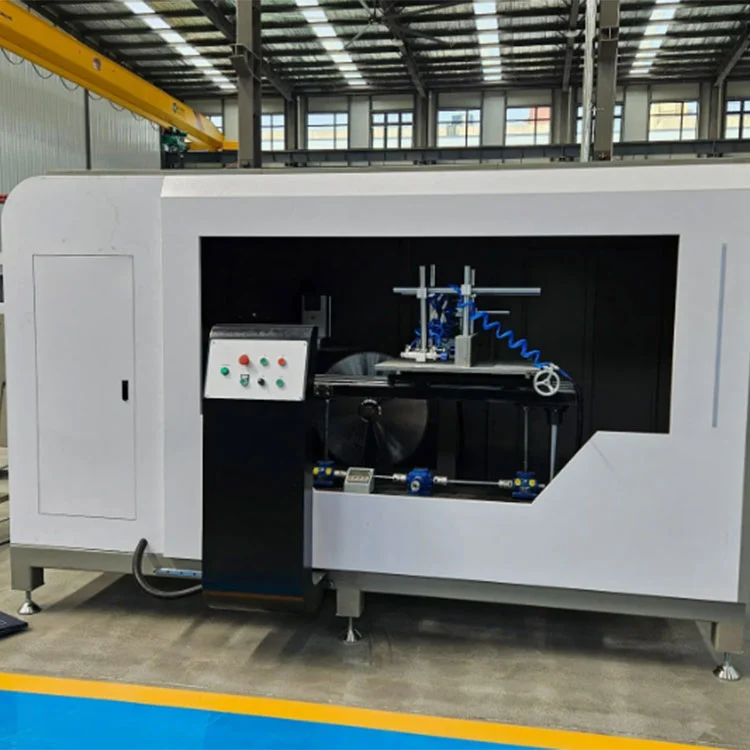

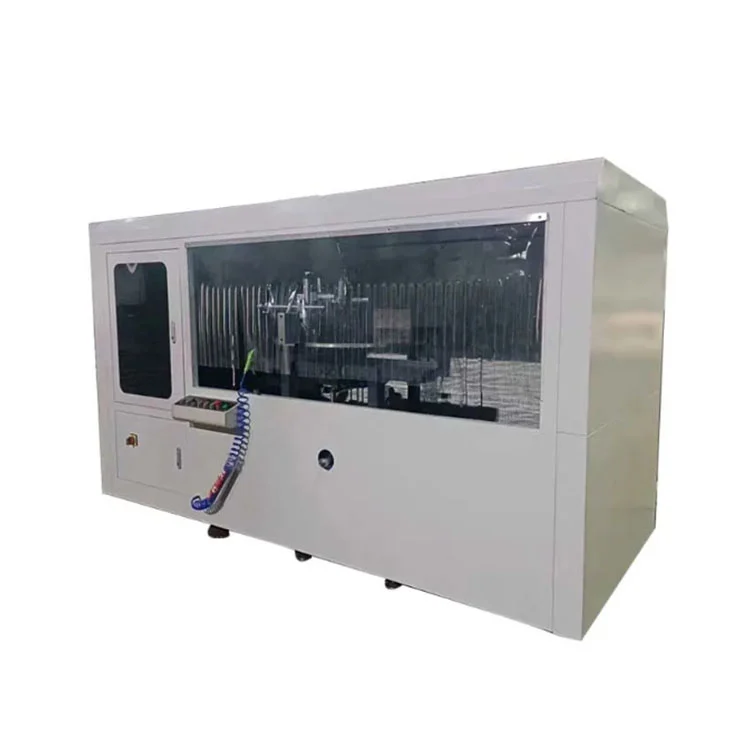

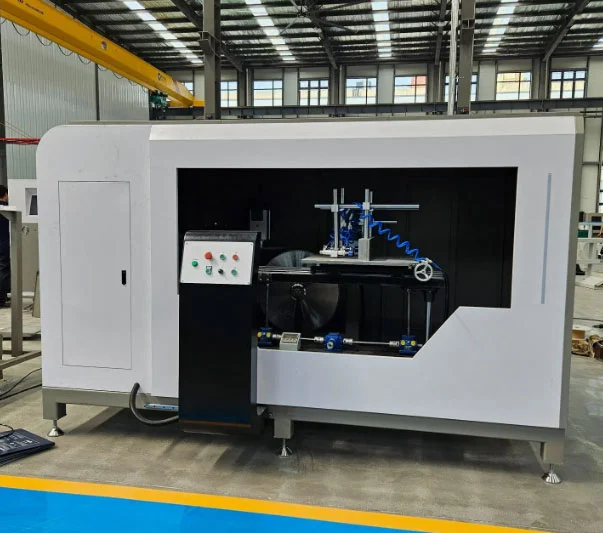

안전 및 환경 보호

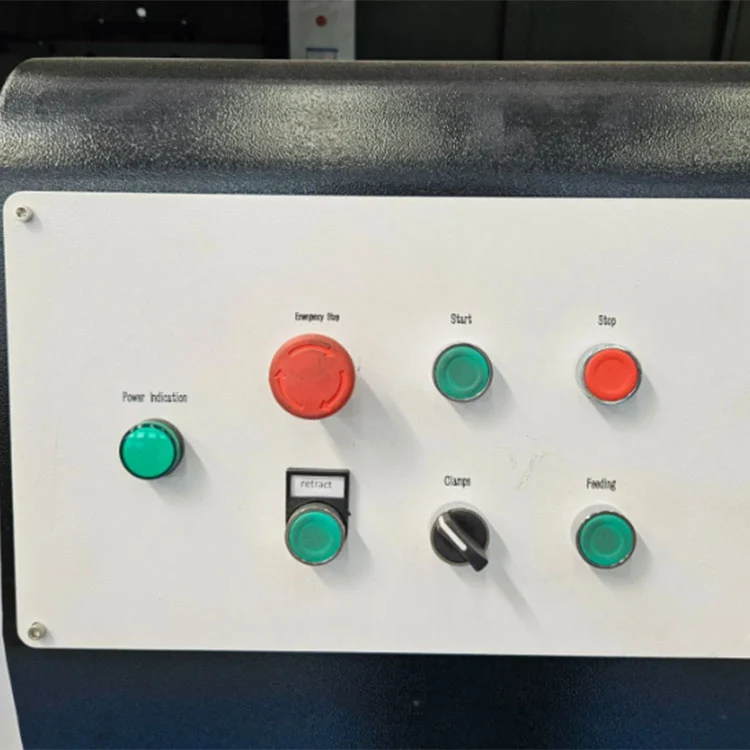

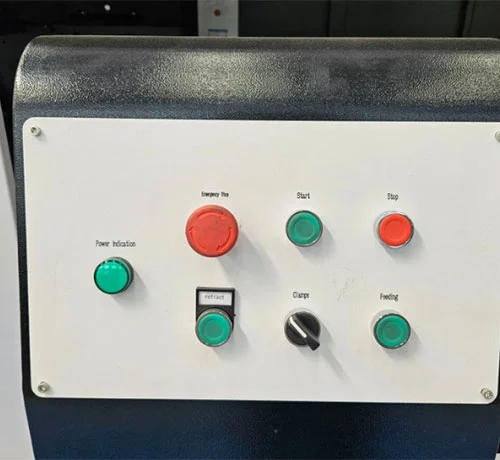

투명 패널이 포함된 전체 보호 안전 인클로저가 절단 영역을 둘러싸고 있습니다. 비상 정지 버튼, 과부하 보호 및 충돌 방지 센서가 포함되어 있습니다. 내장된 미스트 냉각 시스템은 절단 열과 먼지를 줄여 즉각적인 작업 공간을 더욱 깨끗하게 유지하고 표준 작업장 안전 요구 사항을 충족합니다.

작동 방식

1. 작업자는 알루미늄 프로파일을 작업대에 놓고 공압 클램프를 활성화하여 수직 및 수평 방향 모두에서 작업물을 고정합니다.
2. 원하는 절단 각도는 자기 눈금 디지털 디스플레이를 사용하여 설정되며 이중 톱날은 그에 따라 ±45° 범위 내에 배치됩니다.
3. 수압식 공급 시스템은 제어된 속도(0-3m/min)로 회전 블레이드를 프로파일로 전진시켜 단일 패스로 노치, 홈 또는 복합 각도를 절단합니다.
4. CNC 시스템은 CAD 그래픽 가져오기 및 그래픽 프로그래밍을 지원하므로 작업자는 노치 패턴, 구멍 위치 및 슬롯 치수를 설계 파일에서 직접 정의할 수 있습니다.
5. 3축 풀 서보 모터 구성(랙 앤 피니언 및 볼 스크류로 구동되는 X, Y, Z축)은 한 번의 클램핑으로 드릴링, 밀링 홈, 둥근 구멍, 특수 모양의 구멍, 키 구멍 및 카운터싱크를 위한 진정한 3축 연결을 가능하게 합니다.
6. 옵션인 3면 플립 작업대를 사용하면 재배치 없이 프로파일을 3면에서 가공할 수 있어 복잡한 알루미늄 압출의 처리 효율성이 향상됩니다.
7. 절단 주기가 완료된 후 블레이드가 들어가고 클램프가 풀리며 가공된 프로파일이 제거됩니다.

제조업체 및 보증

Lebulang 기계로 운영되는 Shandong Lebulang Precision Machinery Co., Ltd.는 1996년부터 중국 지난 공장에서 알루미늄 가공 장비를 생산해 왔습니다.헤비 듀티 커튼 월 노칭 톱CE 및 ISO 인증을 받아 공장에서 직접 공급됩니다. 주요 구조에는 12개월 보증이 적용됩니다. 원격 기술 지원, 운영 교육 비디오, 영어 매뉴얼이 포함되어 있습니다. 현장 교육 및 시운전은 추가 비용으로 진행 가능합니다. 톱날, 공압 씰, 가이드 구성품과 같은 예비 부품은 배송을 위해 비축되어 있습니다.

FAQ

Q1: 이 기계가 처리할 수 있는 최대 프로필 크기는 얼마입니까?

A: 표준 모델은 최대 절단 깊이 175mm로 최대 300×250mm의 프로파일을 처리합니다. 요청 시 최대 350×300mm의 더 큰 단면에 대한 맞춤형 구성이 가능합니다.

Q2: ±45° 이외의 각도로도 절단이 가능한가요?

A: 표준 모델은 양면 ±45° 이내의 임의 각도 절단을 지원합니다. 옵션인 CNC 버전은 더 복잡한 프로파일 형상을 위해 범위를 ±90°까지 확장합니다.

Q3: 처리 정확도는 무엇입니까?

A: 위치 정확도는 ±0.1mm로 지정되며, 일관된 작동 조건에서 반복 위치 정확도는 ±0.05mm입니다.

Q4: 애프터 서비스와 교육을 제공합니까?

A: 무료 온라인 운영 교육과 원격 기술 지원이 제공됩니다. 현장 교육 및 설치는 별도로 준비될 수 있습니다. 12개월 보증이 적용되며 평생 기술 지원이 제공됩니다.

Q5: 기계가 대량 생산에 적합한가요?

A: 이중 블레이드 동기식 절단, 공압 클램핑 및 제어 공급 시스템은 커튼월 제조 시설에서 연속 생산을 위해 설계되었습니다. 공장의 월간 생산 능력은 약 50 세트입니다.
