창틀 생산용 이중 마이터 쏘

창틀 생산을 위한 45&90도 이중 마이터 쏘는 창문, 문 및 커튼월 제조에서 알루미늄, PVC, UPVC 및 열 차단 프로파일용으로 설계된 견고한 고정밀 이중 헤드 절단기입니다. 버가 없는 가장자리로 정확하고 반복 가능한 45° 및 90° 절단을 제공하며 최대 생산성을 위해 단일 헤드 독립 및 이중 헤드 동기 작업을 모두 지원합니다. Lebulang 브랜드는 고품질 기계를 만들고 있습니다.

문의 보내기

제품 설명

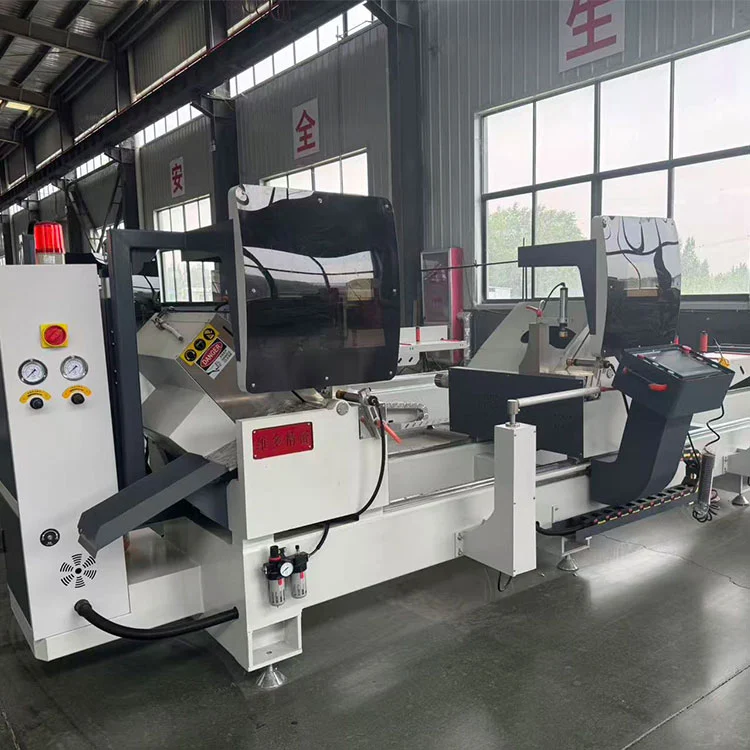

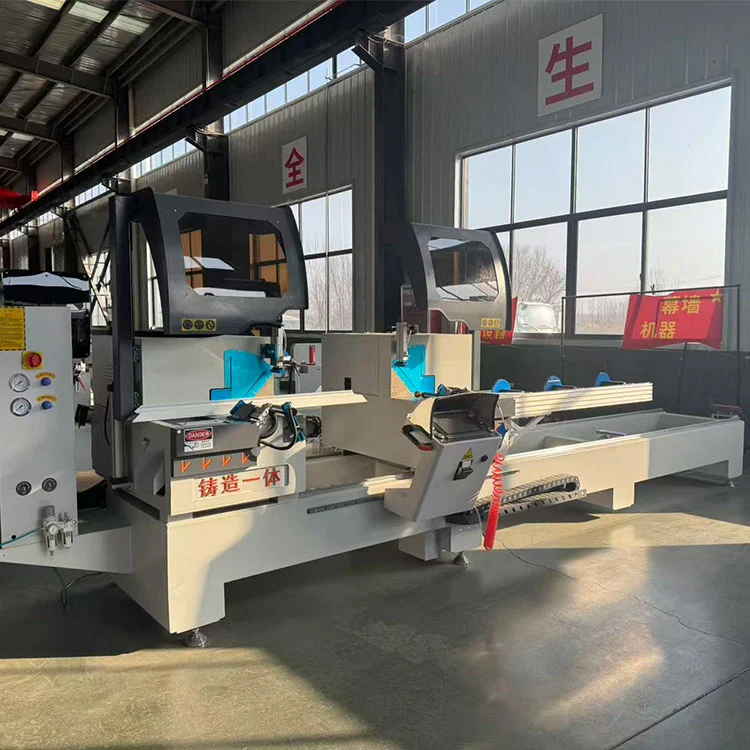

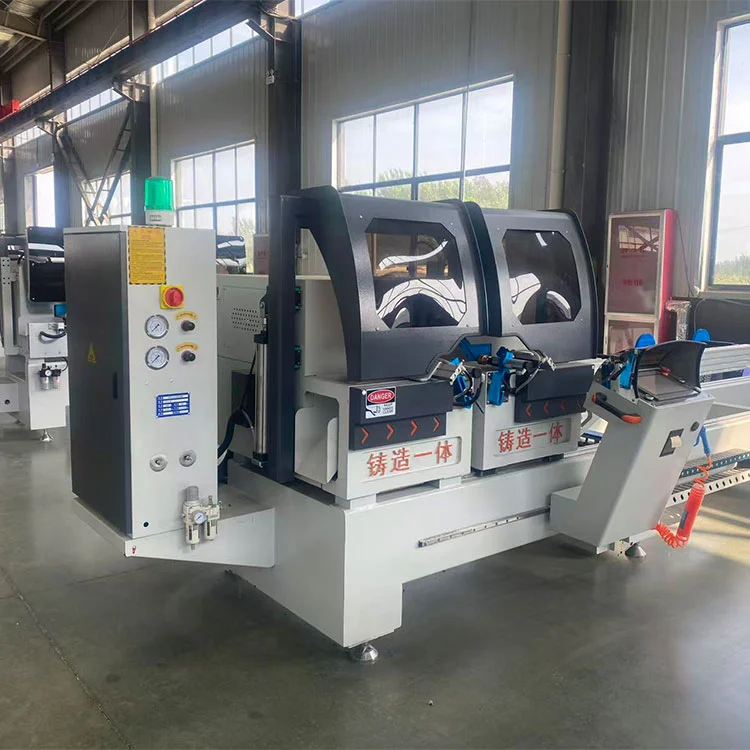

이 창틀 생산용 더블 마이터 쏘는 알루미늄 및 PVC 처리 장비가 약 30년 동안 제조되어 온 Lebulang Machine의 중국 공장에서 제작되었으며, 창문, 문 및 커튼월 제작을 위해 45° 및 90°로 프로파일을 절단합니다. 알루미늄, PVC, UPVC, 열 차단재, 구리 압출재를 가공합니다. 두 개의 커팅 헤드(T1 고정식 및 T2 전동식)는 공유 정밀 가이드 레일에 위치하며 동시에 작동할 수 있으며 오른쪽 헤드는 길이 위치 지정을 위해 서보 드라이브로 이동됩니다.

통합 주조 작업대와 직접 연결된 스핀들 모터가 핵심 구조를 형성합니다. 각 톱 헤드는 ø500mm 카바이드 팁 블레이드를 3000rpm으로 회전시키는 3kW 모터로 구동됩니다. 공압 클램프는 작업물을 고정하고 공기 유압식 댐핑 실린더는 피드를 제어합니다. 용접된 강철 프레임과 주철 베이스는 HIWIN 선형 레일 및 Schneider 전기 부품과 함께 작동하여 반복 고정 길이 정확도를 ±0.1mm 이내로 유지하고 절단 표면 거칠기를 Ra 12.5μm로 유지합니다. 최대 절단 길이는 5000mm이며, 단축 절단 기능은 최대 200mm까지 가능합니다. 45°에서 단면 용량은 150 × 170mm입니다. 90°에서는 최대 150 × 200mm의 사각형 튜브를 포함하여 150 × 345mm를 처리합니다.

완전 밀폐형 안전 가드, 비상 정지 및 과부하 보호가 표준입니다. 전용 칩 추출 및 진공 시스템은 잔해의 약 70%를 포착하며, 특허받은 회전식 리프팅 지지 브래킷은 중간 스팬에서 프로파일 처짐을 방지합니다. LAN, USB, Bluetooth 또는 수동 입력을 통해 데이터를 가져올 수 있으며 제어 시스템은 일반적인 최적화 소프트웨어와 인터페이스합니다. 라벨 프린터와 프로파일이 공차를 벗어나면 절단을 차단하는 오류 방지 기능도 내장되어 있습니다. 이 기계는 380V 3상 전원으로 작동하며 0.6~0.8MPa의 공기압이 필요합니다.

CE 인증이 적용되며 맞춤형 OEM 구성이 허용됩니다. Lebulang Machine은 일상적인 유지 관리가 용이하도록 설계된 톱을 공장에서 직접 공급합니다. 추가 비용 없이 원격 설치 안내가 제공됩니다.

알루미늄 및 PVC 창 기능용 45&90도 이중 연귀톱:

에이. 산업용 알루미늄 프로파일, PVC 프로파일, 알루미늄 도어 및 창문, 커튼월 재료 절단.
비. 숙련공 없이 운영, 공장 채용 어려움 해결
기음. 라벨 인쇄 기능,
디. 오류 방지 기능: 절단 금지 범위를 벗어난 프로파일 오류.
이자형. 고정밀 통합 주조 작업대, 통합 스핀들 직결 모터,

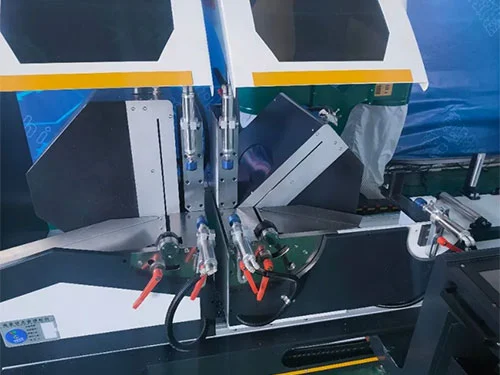

에프. 공기-액체 댐핑 실린더, T1, T2 헤드는 통합 가이드 레일에 있습니다.
g. 인터넷, LAN, U 디스크, 블루투스, 수동 입력 등 다양한 데이터 가져오기 모드를 지원합니다.
시간. 시장 공통 최적화 소프트웨어 데이터 도킹을 실현할 수 있습니다.
나. 환경 보호 기능, 독특한 칩 제거, 진공 설계, 진공 청소율 70%, 현장 청소, 청소 빈도 감소, 작업 효율성 향상.
j. 중간 처짐으로 인한 절단 오류를 방지하기 위해 특허받은 회전식 리프팅 브래킷이 장착되어 있으며 이동식 프로파일 브래킷이 장착되어 있습니다.

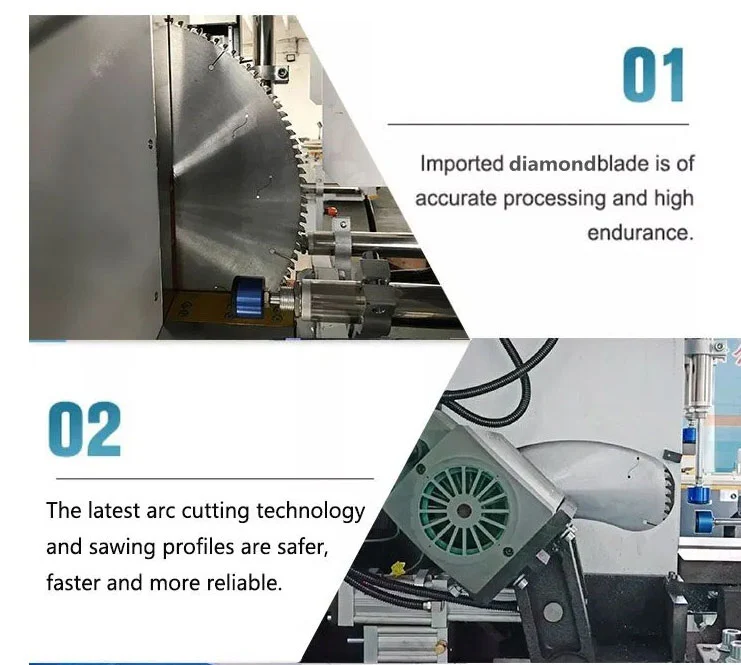

케이. 최신 아크 절단 기술인 톱질 섹션은 더 안전하고 빠르며 신뢰할 수 있습니다.

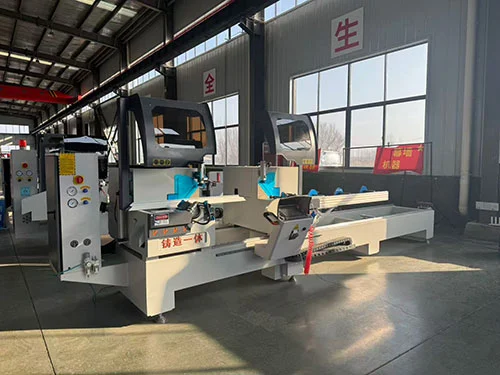

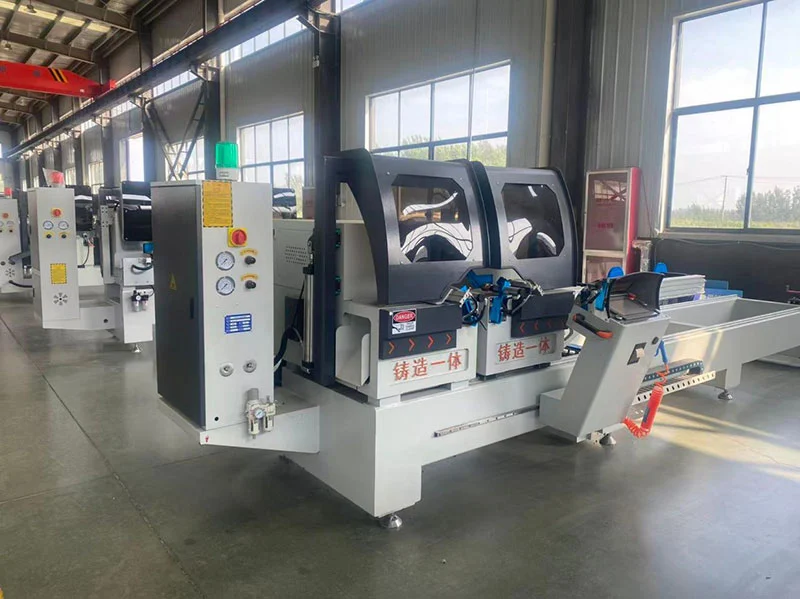

Degree Double Mitre Saw For Aluminum Pvc Window Frame Production

알루미늄 및 PVC 창용 45&90도 이중 마이터 쏘

✅ 이중 각도 정밀 절단

• 자동 조절 각도:45° / 90°(중간 각도는 선택 사항)
• ±0.1mm 위치 정확도; 프레임의 깨끗하고 단단한 마이터 조인트

✅ 다중 재료 호환성

• 삭감알루미늄, PVC, UPVC, 열 차단, 구리프로필
• 창문, 문, 커튼월 및 건축 돌출부에 최적화됨

✅ 더블헤드 고효율

• 두 개의 동기화된 헤드; 양쪽 끝 동시 절단
• 빠르고 정확한 길이 조정을 위한 오른쪽 헤드 서보 구동
• 단일 헤드 톱보다 2~3배 빠릅니다. 대량 생산에 이상적

✅ CNC/디지털 제어 옵션

• 디지털 디스플레이: 빠른 길이 판독, 간단한 조작
• CNC 업그레이드: 10인치 터치스크린, 프로그램 저장, USB 가져오기/내보내기

✅ 내구성이 뛰어나고 안정적인 빌드

• 견고한 용접 강철 프레임 + 주철 베이스; 최소한의 진동
• 프리미엄 구성 요소: HIWIN 선형 레일, Schneider electrics, 카바이드 팁 블레이드

✅ 안전하고 사용자 친화적

• 완전 밀폐형 안전 후드, 비상 정지, 과부하 보호
• 자동 블레이드 후퇴; 안전한 프로파일 고정을 위한 공압 클램핑

✅ CE 인증 및 신뢰성

• EU 안전 표준을 준수합니다. 연중무휴 연속 운영
• 12~24개월 보증; 장기 예비 부품 공급

기술 사양

전원공급장치	380v 50hz
톱 헤드 모터	2× 3KW/3000r/분
작동 압력	0.6~0.8MPa
공기 소비량	60L/분
절단 길이	Max5000mm min 280mm(짧은 절단 기능은 가장 짧은 200mm)
절단 폭	최대 150mm
최대. 절단 경사	45°150×170mm 90°150×345mm
최대. 사각 튜브 절단	150×200mm
절단 각도	45도 90도
먹이는 속도	지속적으로 실행 가능한 0-4m/min
톱날 사양	ø500 × ø30 × 4.4× Z120
차원	6550× 1300× 1800mm
무게	2000kg
반복되는 고정 길이의 정확도	≤ 0.1mm
단면절단각 허용치	± 3'
절단 프로파일의 평탄도	≤ 0.02m
절단 프로파일의 거칠기	Ra12.5μm
