창 프로필용 PVC 엔드 밀링 머신

주요 특징

• 프로필 끝 모양:그만큼창 프로필용 PVC 엔드 밀링 머신수평 스핀들에 고정된 툴링을 변경하여 계단면, 직사각형 홈, 장부 및 유사한 구조를 수용합니다.
• 각진 밀링 범위:작업대의 포지셔닝 플레이트를 -55°에서 +55° 사이로 설정할 수 있어 맞춤형 지그 없이 프로파일 끝 부분을 베벨로 절단할 수 있습니다.
• 선형 베어링 피드:공구 공급 메커니즘은 선형 베어링 모션 쌍에서 작동하여 밀링 사이클 중에 진동을 낮게 유지하고 모션 반복성을 유지합니다.
• 끝 표면 마무리:처리된 끝부분은 일관되게 Ra12.5μm 거칠기에 도달하며, 이는 트랜섬과 프레임 섹션을 단단히 조립하는 데 충분합니다.
• 공압 클램핑:프로파일은 절단 중에 공기 작동식 클램프로 고정되어 작업물의 위치를 ​​유지하면서 작업자의 노력을 줄여줍니다.

기술 사양

적용범위

이것창 프로필용 PVC 엔드 밀링 머신PVC 창호, 알루미늄-플라스틱 복합창호, 방열 알루미늄 창틀 생산에 사용됩니다. 일반적인 가공물에는 중간 트랜섬, 도어 프레임 프로파일 및 조립 전 단면 성형, 홈 가공 또는 장부 절단이 필요한 기타 압출 섹션이 포함됩니다.

주요 구성 요소

• 밀링 스핀들:수평 스핀들은 스텝, 홈 및 장부 작업을 위해 교체 가능한 커터를 수용합니다. 깨끗한 재료 제거를 위해 초경 공구에 맞는 속도로 작동합니다.
• 선형 베어링 가이드 시스템:피드 캐리지는 밀봉된 선형 베어링 위에서 움직이며 주기적인 윤활만 필요하고 시간이 지나도 일관된 절단 형상을 유지하는 데 도움이 됩니다.
• 공압 클램핑 장치:클램프는 0.5–0.8 MPa 공기 공급 장치와 맞물립니다. 조는 밀링 사이클 중에 프로파일 표면에 자국이 남지 않도록 모양이 만들어졌습니다.
• 조정 가능한 작업대:수동으로 설정된 위치 지정 플레이트를 사용하면 작업자는 반복 위치 지정을 위한 눈금을 사용하여 -55° ~ +55°의 각도로 다이얼을 돌릴 수 있습니다.

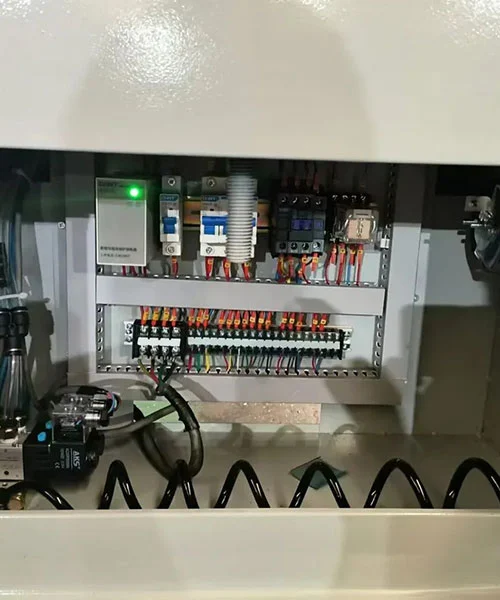

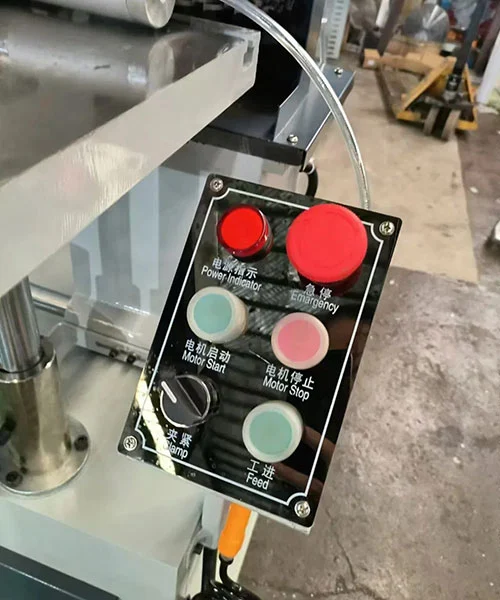

• 제어 회로:간단한 푸시 버튼 스테이션과 가드가 열려 있을 때 스핀들 시작을 방지하는 안전 인터록을 사용합니다. 전기 부품은 먼지가 밀봉된 인클로저에 배열되어 있습니다.

제조업체 및 지원

Lebulang Machine은 1996년에 공장을 설립하여 거의 30년 동안 중국 지난에서 프로파일 가공 장비를 생산해 왔습니다. 그만큼창 프로필용 PVC 엔드 밀링 머신공장에서 직접 공급되고 CE 및 ISO 인증을 받았으며 OEM/ODM 계약에 따라 맞춤화가 가능합니다. 주요 구조물에 대해 1년 보증이 제공되며, 추가 비용 없이 원격 설치 안내가 제공됩니다.

포장 및 배송

각창 프로필용 PVC 엔드 밀링 머신운송 중 움직임을 방지하기 위해 내부 버팀대가 있는 표준 수출 등급 목재 상자에 포장됩니다. 상자는 방습 처리되어 있으며 취급 지침이 라벨로 붙어 있습니다. 배송 기간은 FOB 지난 또는 칭다오이며, 배송 리드 타임은 일반적으로 주문 확인 후 근무일 기준 15~25일입니다. 테스트 보고서, 포장 목록, CE 인증서를 포함한 문서는 발송 전에 디지털 방식으로 전송됩니다.

FAQ

Q1: 윈도우 프로파일용 PVC 엔드밀링 머신은 어떤 프로파일 구조를 처리할 수 있습니까?

A: 절삭 공구를 변경하면 기계가 PVC 및 알루미늄-플라스틱 복합 트랜섬과 프레임 프로파일에 일반적으로 필요한 계단 표면, 직사각형 홈, 장부 및 기타 끝 부분을 밀링합니다.

Q2: 베벨 절단의 각도 조정 범위는 무엇입니까?

A: 작업대 위치 지정 플레이트는 -55°에서 55°까지 조정 가능하므로 추가 고정 장치 없이 이 범위 내에서 각진 엔드 컷을 생성할 수 있습니다.

Q3: 밀링 중에 안정성은 어떻게 유지됩니까?

답변: 공구 공급 메커니즘은 선형 베어링 동작 쌍을 사용하여 진동을 줄이고 반복되는 사이클에서 밀링 깊이를 일관되게 유지하는 데 도움이 됩니다.

Q4: 어느 정도의 끝 표면 거칠기를 예상할 수 있습니까?

A: 일관되게 가공된 끝부분은 Ra12.5μm의 거칠기를 달성하며, 이는 창과 문 조립 시 꼭 맞는 조인트를 가능하게 하는 마감 처리입니다.

Q5: 작업대 크기는 무엇입니까?

A: 기계 작업대의 크기는 500 × 350mm로 표준 UPVC 및 알루미늄 플라스틱 창 프로파일을 안정적으로 지원합니다.

Q6: 최대 밀링 폭은 얼마입니까?

A: 툴링 세트는 최대 90mm의 밀링 폭을 지원합니다.

Q7: 전원 및 공기 공급 요구 사항은 무엇입니까?

A: 기계는 380V, 50Hz 3상 전원으로 작동하며 공압 클램핑 시스템의 경우 0.5~0.8MPa의 작동 공기압이 필요합니다.

Q8: 예비 부품을 사용할 수 있나요?

답: 그렇습니다. 수입 커터 휠 및 세팅 도구를 포함한 일반적인 마모 부품은 옵션으로 제공되며 작업자가 쉽게 교체할 수 있습니다.
