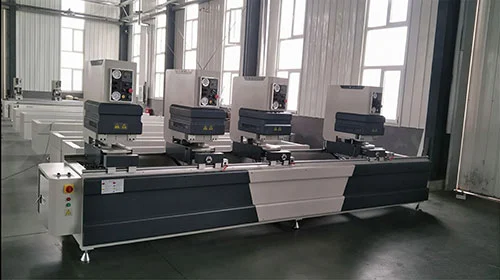

4개의 머리를 가진 PVC UPVC 다채로운 Windows 단면도 이음새가 없는 용접 기계

PVC UPVC 다채로운 Windows 프로필 4개의 헤드가 있는 원활한 용접 기계는 다채로운 공동 압출 및 스프레이 PVC/UPVC 도어 및 창 프로필에 맞게 맞춤화된 프리미엄 용접 장비입니다. 기존 용접기와 달리 통합 심리스 용접 및 자동 청소를 통해 기존 용접 버를 제거합니다. 프로파일 변색, 접착제 넘침 및 눈에 보이는 이음새를 효과적으로 방지하여 완성된 창의 미적 특성과 밀봉 성능을 향상시킵니다. 안정적인 공압 및 PLC 제어 시스템을 갖추고 있어 다중 스테이션 동시 작업이 가능하며 대량, 고품질 PVC 도어 및 창 제조에 이상적인 핵심 기계 역할을 합니다.

문의 보내기

제품 설명

30년 가까이 중국 공장에서 창문 및 문 처리 장비를 생산해 온 Lebulang Machine에서 제조한 이 4헤드 용접 기계는 다채로운 PVC 및 UPVC 프로파일을 접합하도록 설계되었습니다. 이 기계는 CE 및 ISO 인증을 받았으며 OEM 및 ODM 주문을 지원하며 공장에서 직접 공급됩니다.

4개의 용접 헤드는 동시에 또는 독립적으로 작동할 수 있어 프레임의 네 모서리가 모두 단일 주기로 완료됩니다. PLC를 통해 제어되는 항온 가열판은 열 입력을 조절하여 유색 코팅 및 공압출 표면의 변색이나 손상을 방지합니다. 용접 매개변수(가열 시간, 용융 깊이, 압축 압력)는 디지털 방식으로 저장되어 불러올 수 있습니다. 각 클램핑 유닛에 내장된 통합 클리닝 커터는 동일한 사이클의 일부로 용접 비드를 다듬어 수동 연마나 2차 마감이 필요 없는 매끄러운 접합부를 생성합니다.

프로파일 높이 용량은 20~120mm이고 용접 길이 범위는 400~4500mm입니다. 베이스는 가열 및 압축 중에 정렬을 유지하는 선형 가이드 레일 및 공압 클램프와 쌍을 이루는 견고한 강철 구조입니다. 이 기계는 220V 단상 공급 장치에서 4.5kW를 소비하며(다른 전압 구성 가능) 0.5~0.8MPa의 작동 공기압이 필요합니다. 전체 치수는 5000 × 1100 × 1700mm입니다. 추가 비용 없이 원격 설치 안내가 포함되어 있습니다.

핵심 기능

4헤드 동기식 용접 설계: PVC UPVC 다채로운 Windows 프로파일 4개의 헤드가 있는 이음매 없는 용접 기계는 동기식 또는 개별 작업을 위한 4개의 독립적인 용접 헤드를 갖추고 있습니다. 네 모서리 창틀 용접을 한 번에 완료하여 대규모 표준화된 UPVC 도어 및 창 생산의 효율성을 높입니다.

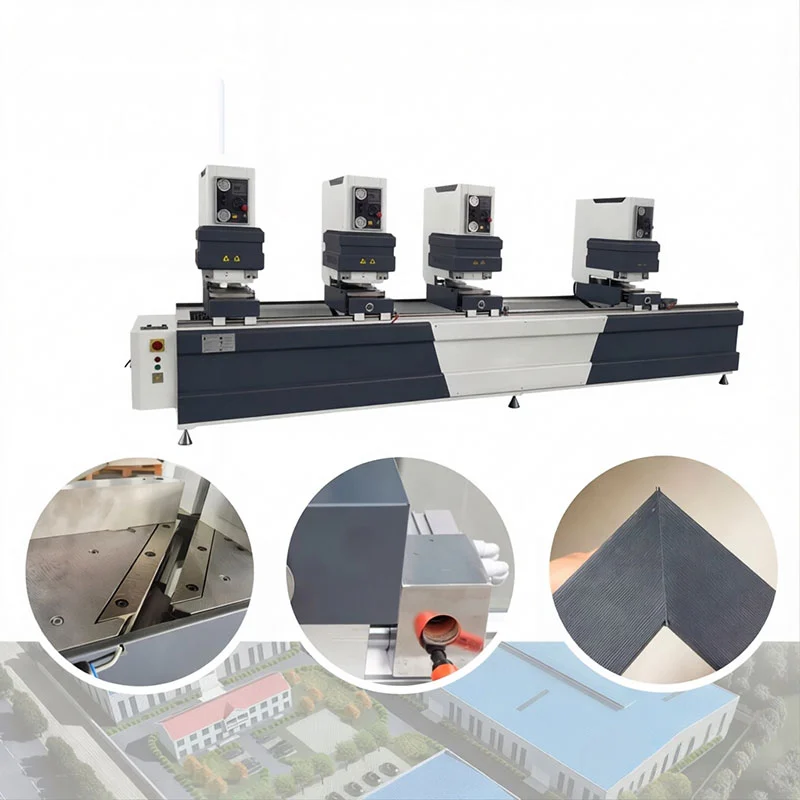

컬러 프로파일을 위한 진정한 무봉제 용접 기술: 용접 자국이 생기기 쉬운 다채로운 PVC 프로파일용으로 제작되었으며, 정밀 항온 가열 및 자동 용접 비드 제거 기능을 사용합니다. 용접 부위는 수동 연마 없이 매끄럽고 흔적이 없으며 프로파일 색상 코팅과 균일한 마감을 보호합니다.
고정밀 성형 및 안정적인 구조: 두꺼워진 방진 강철 베이스, 고정밀 리니어 가이드 및 공압식 포지셔닝을 갖추고 있습니다. 정확한 클램핑은 일관된 용접 치수와 거의 100%에 가까운 완제품 수율을 보장합니다.
지능형 PLC 제어 시스템: 디지털 컨트롤러와 브랜드 PLC 부품을 장착하여 가열 온도, 도킹 시간 및 압력을 정밀하게 조정할 수 있습니다. 원키 자동 작동으로 숙련된 인력에 대한 의존도가 낮아집니다.
폭넓은 처리 적응성: 이 PVC UPVC 다채로운 Windows 프로파일 4개의 헤드가 있는 이음매 없는 용접 기계는 표준 및 특수 크기 PVC/UPVC 프로파일에 적합하여 맞춤형 주거용 및 건축용 도어 윈도우 생산 요구 사항을 충족합니다.
에너지 절약 및 저소비 작동: 최적화된 공압 및 전력 시스템으로 공기 및 유휴 전력 소비를 줄였습니다. 전체 생산 비용을 줄이기 위해 낮은 고장 및 유지 관리 비용으로 장기간 안정적으로 작동합니다.

기계 매개변수

목	기술 데이터
입력 전압	220V/50Hz(필요에 따라 맞춤 설정 가능)
입력 전원	4.5Kw
작동 공기압	0.5~0.8Mpa
공기 소비량	260L/분
용접 높이	20~100mm / 120mm
용접 폭	120mm
용접 범위	400~4500mm
*전반적인 차원 (LWH)*	500011001700mm

다채로운 프로파일을 위한 심리스 용접의 장점

기존의 일반 용접 기계는 유색 PVC 프로파일 표면에 뚜렷한 용접 이음새와 흰색 버(burr)를 형성하며, 이는 2차 연마 및 수리가 필요하며 생산 효율성과 제품 외관에 심각한 영향을 미칩니다.4개의 머리를 가진 PVC UPVC 다채로운 Windows 단면도 이음새가 없는 용접 기계용접과 자동 청소를 통합하여 프로파일 표면에 제로 트레이스 용접을 실현합니다. 용접된 창틀은 통합되고 매끄러운 선, 색상 차이 없음, 더 높은 모서리 견고성 및 더 나은 전체 밀봉 및 단열 성능을 갖추고 있으며 이는 건축용 문 및 창문의 고급 시장 수요에 더 부합합니다.

FAQ

Q1: PVC UPVC 다채로운 Windows 프로파일 4개 헤드가 있는 이음매 없는 용접 기계는 어떤 프로파일 유형을 처리할 수 있습니까?

A1: 이는 컬러풀한 공압출 및 스프레이 PVC/UPVC 도어 및 창 프로파일용으로 특별히 설계되었으며 건축용 창 및 도어 제작을 위한 기존 흰색 UPVC 프로파일과도 호환됩니다.

Q2: 4개의 용접 헤드가 동시에 작동하는 대신 별도로 작동할 수 있습니까?

A2: 그렇습니다. 4개의 헤드는 동기식 작동, 쌍으로 작동하는 작동, 독립적인 단일 헤드 작업을 포함한 유연한 작업 모드를 지원하여 다양한 창틀 크기와 생산 레이아웃에 적응합니다.

Q3: 이음매 없는 용접으로 인해 프로파일의 색상 표면이 손상됩니까?

A3: 아니요. 이 기계는 항온 정밀 가열 기능과 수동 연마 없이 자동 용접 비드 제거 기능을 채택했습니다. 과열로 인한 손상과 긁힘을 방지하여 프로파일의 색상 코팅을 그대로 유지합니다.

Q4: 기계를 다양한 용접 높이와 크기에 맞게 조정할 수 있습니까?

대답4: 그렇습니다. 이는 20~100mm/120mm의 용접 높이를 지원하고 용접 길이 범위는 400~4500mm이며 다양한 일반적인 창틀 치수에 맞게 조정 가능합니다.

Q5: 제어 시스템은 신규 운영자에게 사용자 친화적입니까?

A5: 물론이죠. 직관적인 디지털 제어 패널과 원키 자동 용접 사이클을 갖추고 있어 작업자는 기본 매개변수만 설정하면 됩니다. 복잡한 전문 기술이 필요하지 않습니다.

Q6: 이 기계에는 어떤 전원 및 공기 공급 요구 사항이 있습니까?

A6: 220V/50Hz 전원 공급 장치(맞춤형)를 사용하며 표준 공장 지원 조건과 일치하는 0.5-0.8MPa의 작동 공기 압력과 260L/min의 공기 소비량이 필요합니다.
