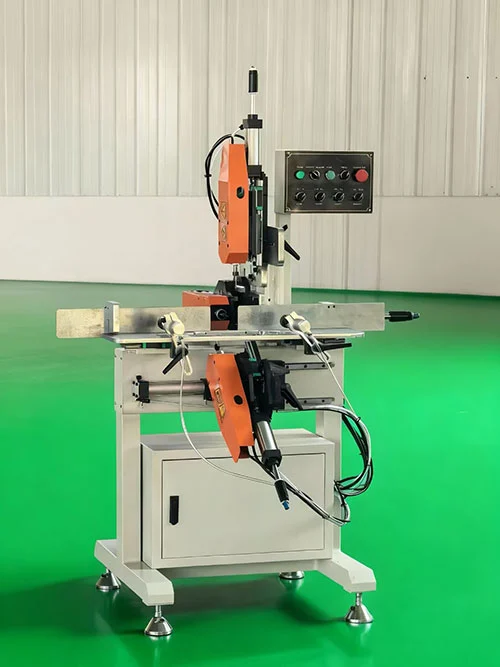

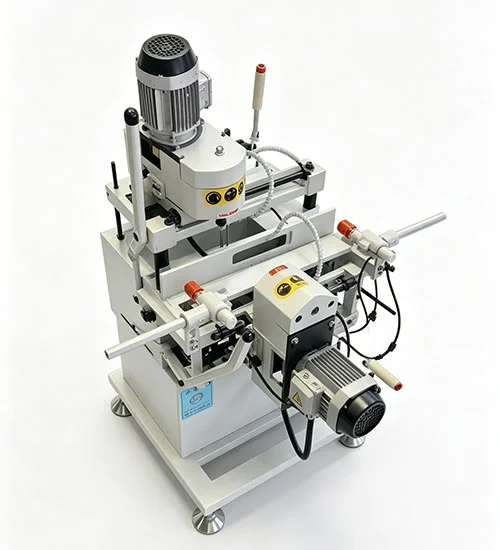

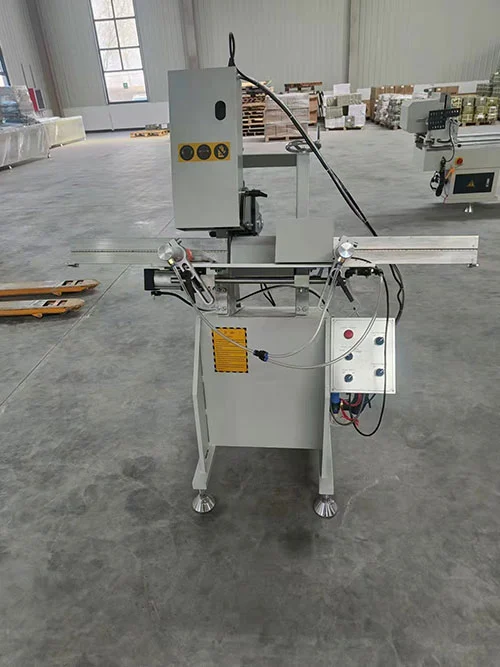

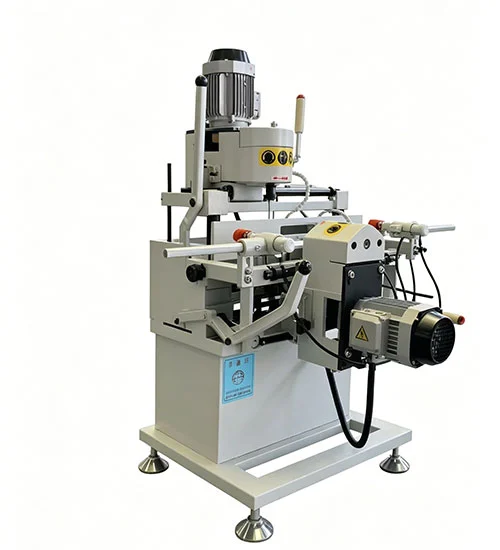

UPVC PVC 창 워터 슬롯 밀링 머신

• UPVC PVC 창 워터 슬롯 밀링 머신동일한 스테이션에서 수직, 수평 및 각진 절단의 3축 밀링 기능을 제공합니다.
• 이는 PVC 창 및 도어 프로파일의 밀링 물 배수 슬롯 및 기압 균형 구멍용으로 제작되었습니다.
• 하부 헤드는 한 번의 클램핑 동작으로 공구를 변경하고 조이기 때문에 슬롯 처리는UPVC PVC 창 워터 슬롯 밀링 머신중간 수동 공구 교환 없이 완료됩니다.
• 밀링 작업대는 직사각형 선형 가이드를 따라 이동하며 절단 중에 직선 동작을 유지합니다.
• 비스듬한 밀링 헤드는 각도 조정과 자동 위/아래 및 왼쪽/오른쪽 이동을 허용합니다. 이를 통해 왼쪽-오른쪽 슬롯 대칭을 유지하면서 45° 워터 슬롯 밀링이 가능합니다.
• 고속 스핀들 모터가 장착되어 필요한 절삭 속도로 안정적인 밀링이 가능합니다.

기술 사양

적용범위

이것UPVC PVC 창 워터 슬롯 밀링 머신UPVC 및 PVC 창 및 문 생산 라인에 사용됩니다. 일반적인 응용 분야에는 여닫이창 및 미닫이 창 프레임 바닥의 배수 슬롯 밀링, 트랜섬 및 멀리언의 기압 균등화 구멍 절단, 프로파일 설계에 필요한 각진 슬롯 생성 등이 포함됩니다. 이 기계는 주거용 및 경량 상업용 창 제작에서 볼 수 있는 대부분의 슬롯 구성을 포괄하는 3축 헤드 레이아웃을 사용하여 표준 흰색 프로파일과 컬러 또는 적층 섹션을 모두 처리합니다.

주요 구성 요소

• 스핀들 모터 3개(각각 0.75kW):UPVC 소재의 깨끗한 슬롯 가장자리를 위해 최대 24,000r/min의 속도로 작동하는 3개의 밀링 헤드에 대한 독립적인 드라이브를 제공합니다.
• 직사각형 선형 가이드 시스템:밀링 스트로크 중에 움직이는 작업대를 지원하여 배치 전반에 걸쳐 슬롯 직진도와 반복 가능한 위치 지정을 유지하는 데 도움이 됩니다.
• 하단 헤드의 공압 공구 클램핑:커터는 한 번에 변경 및 조여지므로 유휴 시간이 줄어들고 수동 공구 조임 루틴이 제거됩니다.
• 조정 가능한 경사 헤드(3번 헤드):밀링 각도는 왼쪽-오른쪽 슬롯 대칭을 일관되게 유지하면서 45° 및 기타 각도를 포괄하는 잠금 핸들을 사용하여 수동으로 설정할 수 있습니다.
• 제어판 및 배선:전용 비상 정지 기능이 있는 푸시 버튼 작동. 전기 구성품은 먼지 방지 인클로저에 보관되어 있으며 공압 회로에는 안정적인 클램프 압력을 유지하기 위한 필터-조절기-윤활 장치가 포함되어 있습니다.
• 프레임 및 가드:용접된 강철 베이스는 견고한 구조를 제공합니다. 투명한 안전 가드가 밀링 영역을 덮고 스핀들 시작 회로와 연동됩니다.

기계 기능

• 자동 공구 교환 및 슬롯 사이클:하부 헤드는 공구 클램핑과 해제를 한 번에 수행하므로 수동으로 다시 공구를 사용하지 않고도 슬롯 밀링을 완료할 수 있습니다.
• 물 슬롯 및 균형 구멍 기능:UPVC 및 PVC 프로파일의 배수 슬롯과 공기압 균등화 구멍을 처리합니다.
• 유도 모션:직사각형 선형 가이드는 움직이는 작업대를 지지하여 직선적이고 반복 가능한 밀링 경로를 제공합니다.
• 간단한 제어:명확하게 표시된 기능을 갖춘 푸시 버튼 작동; 기본 공장 교육을 받은 작업자는 짧은 설정 기간 후에 기계를 관리할 수 있습니다.
• 컴팩트한 설치 공간:1150 × 1100 × 1700mm 크기는 표준 창 제작 라인에 적합합니다.

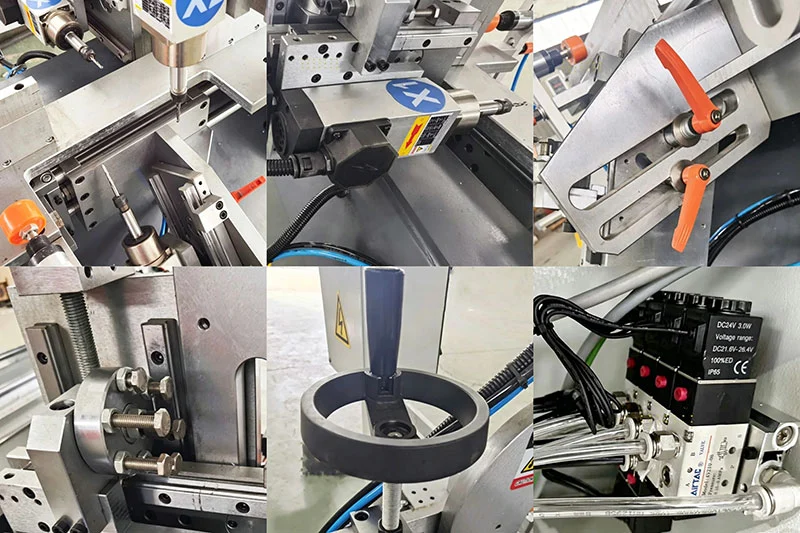

제품 세부정보

• 세 개의 밀링 헤드— UPVC 창 및 도어 프로파일의 워터 슬롯 및 공기 구멍 가공용으로 구성됩니다.
• 고속 스핀들 모터— 클린 슬롯 가장자리의 경우 최대 회전 속도는 24,000r/min입니다.
• 3번 머리(비스듬)— 밀링 각도는 필요한 슬롯 각도와 일치하도록 수동으로 설정할 수 있습니다.
• 빠른 조정 깊이 정지— 프로필 배치 간 전환 시 설정 시간이 단축됩니다.
• 핸드 휠 높이 조정— 작업자가 도구 없이 수직 절단기 위치를 미세 조정할 수 있습니다.
• 공압 및 전기 부품— 국제적으로 인정받는 공급업체로부터 공급되며 CE 요구 사항을 충족하도록 배선되었습니다.

포장 및 배송

각UPVC PVC 창 워터 슬롯 밀링 머신내부 폼 패딩과 강철 끈이 있는 표준 수출용 나무 상자에 포장됩니다. 상자에는 취급 기호와 배송 세부 정보가 명확하게 표시되어 있습니다. 배송 조건은 FOB 지난 또는 칭다오이며 일반적으로 주문 확인 후 영업일 기준 15~25일 이내에 배송됩니다. 기계가 공장에서 출고되기 전에 선적 전 테스트 보고서와 CE 인증서의 디지털 사본이 제공됩니다.

FAQ

Q1: 이 UPVC PVC 창 워터 슬롯 밀링 머신은 어떤 재료를 처리할 수 있습니까?

A: UPVC 및 PVC 창 및 도어 프로파일용으로 제작되었습니다.

Q2: 기계에는 숙련된 작업자가 필요합니까?

A: 컨트롤은 간단한 푸시 버튼 패널을 기반으로 합니다. 운영자는 작업 흐름을 빠르게 배울 수 있으며 자세한 지침이 제공됩니다.

Q3: 이 기계로 45° 워터 슬롯을 밀링할 수 있나요?

답: 그렇습니다. 경사 밀링 헤드는 45° 슬롯 밀링을 지원하고 프로파일에서 좌우 대칭을 유지합니다.

Q4: 전원 공급 장치를 맞춤 설정할 수 있나요?

A: 표준 구성은 220V 50/60Hz를 사용합니다. 다른 전압은 주문 시 조정될 수 있습니다.

Q5: 자동 공구 교환은 어떻게 작동합니까?

A: 하부 헤드 메커니즘은 한 번의 동작으로 커터를 변경하고 조이기 때문에 수동 공구 조정을 위해 멈추지 않고 슬롯을 완성할 수 있습니다.

Q6: 밀링 길이 범위는 무엇입니까?

A: 밀링 길이는 30mm에서 60mm까지 조정 가능합니다.

Q7: 기계에 소프트웨어나 지침이 함께 제공됩니까?

A: 영어 소프트웨어 인터페이스와 작동 지침이 포함되어 있습니다. 시스템은 AutoCAD에서 도면 데이터를 가져올 수 있습니다.

Q8: 전체 크기와 무게는 얼마입니까?

A: 1150 × 1100 × 1700mm, 총 중량 200kg.

Q9: 예비 부품을 사용할 수 있나요?

답: 그렇습니다. 커터 휠, 세팅 도구 등의 소모품은 옵션 품목으로 제공되며, 자주 마모되는 부품은 사용자가 직접 교체할 수 있습니다.
