100mm*3500mm 2개의 머리 알루미늄 창문 코너 결합 기계

Lebulang 브랜드 100mm*3500mm 2 헤드 알루미늄 창문 코너 결합 기계(더블 헤드 코너 압착 기계라고도 함)는 창문 및 문 생산에서 알루미늄 프로파일의 90° 코너 압착을 위해 설계된 반자동 유압 장치입니다. 한 사이클에 두 개의 코너를 마무리하고 최대 100mm의 프로파일 폭과 최대 프레임 길이 3500mm를 지원하며 고강도 알루미늄 프레임의 중대형 배치 제조에 이상적입니다. 우리 공장은 중국에 있습니다.

문의 보내기

제품 설명

알루미늄 창 및 도어 프레임의 90° 코너 압착용으로 설계된 이 이중 헤드 유압 장치는 단일 사이클로 두 코너를 완성합니다. 프로파일 너비 용량은 100mm에 도달하고 수용되는 최대 프레임 길이는 3500mm입니다. 최소 프레임 크기는 450 × 450mm로 표준 및 중간 크기 어셈블리를 모두 포괄합니다.

유압 시스템은 15MPa에서 18MPa 사이의 정격 압력을 전달하여 단단하고 틈이 없는 코너 조인트에 대해 일관된 압착력을 생성합니다. 두 개의 헤드가 동시에 작동하므로 단일 헤드 대안에 비해 사이클 시간이 단축됩니다. 압착이 시작되기 전에 공압 클램프가 결합되어 프로파일을 제자리에 고정하고 결합 과정 중 뒤틀림을 방지하는 데 도움이 되는 사전 장력을 적용합니다.

위치 지정 및 툴링 조정은 기계적입니다. 내부 및 외부 위치 지정 블록은 수직으로 이동하며 압착 나이프는 앞에서 뒤로, 왼쪽에서 오른쪽으로 위치를 변경할 수 있습니다. 이러한 이동 범위를 통해 기계는 각 모양에 대한 전용 도구를 사용하지 않고도 다양한 프로파일 단면에 적응할 수 있습니다. 선형 가이드는 움직이는 어셈블리를 운반하며 모서리 결합 정확도를 ±0.1mm 이내로 유지하고 심 오류를 0.15mm 미만으로 유지합니다.

이 장치는 380V 3상 공급 장치에서 작동하며 1.5kW의 전력을 소비합니다. 20L 유압 오일 탱크는 압착 회로를 지원하며 작동 공기 압력은 0.5~0.8 MPa 사이로 유지됩니다. 일반적인 용도로는 여닫이창, 슬라이딩 및 열 차단 창틀, 알루미늄 도어 패널 조립, 커튼월 제작 시 90° 멀리언 또는 트랜섬 결합 등이 있습니다. 기계 설치 공간은 1200 × 1100 × 1300mm입니다.

30년 가까이 중국공장에서 알루미늄 프로파일 가공장비를 생산해 온 LBL머신은 이 코너 결합기를 CE 인증을 받아 공급하고 있다. 맞춤형 OEM 구성이 가능하며 장비는 공장에서 직접 제공됩니다. 이 디자인은 간단한 일일 유지 관리를 위해 제작되었으며 추가 비용 없이 원격 설치 지침이 포함되어 있습니다.

100mm*3500mm 2개의 머리 알루미늄 창문 코너 결합 기계

두 개의 헤드 동시 압착원샷완성두 개의 90° 모서리; 단일 헤드 기계에 비해 효율성이 2배 높아 대량 생산에 적합합니다.
✅ 100mm×3500mm 대용량최대 프로필 너비100mm, 최대 프레임 길이3500mm; 최소 프레임 크기450×450mm, 표준 및 대형 알루미늄 프레임에 적합합니다.
✅ 견고한 유압 시스템정격압력15--18MPa, 강력한 압착력으로 견고하고 틈새 없는 모서리 연결이 보장됩니다.

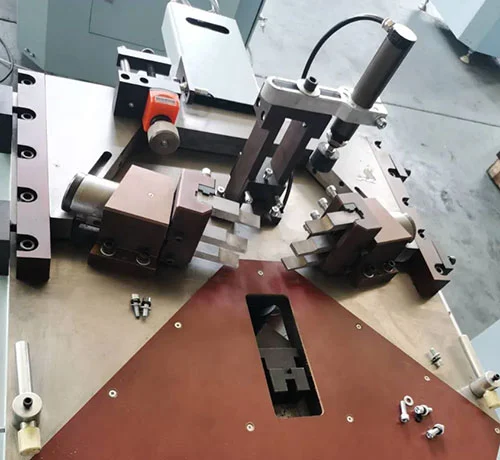

✅ 정밀 조정 가능한 위치 지정내부/외부 위치 결정 블록위/아래 조절 가능; 압착 칼앞/뒤, 왼쪽/오른쪽 조절 가능다양한 프로필 섹션에 대해
✅ 공압식 클램핑 및 사전 장력사전 장력을 사용한 자동 클램핑으로 프로파일 변형이 방지됩니다. 정확한 90° 각도와 단단한 솔기를 보장합니다.
✅ 고정밀 선형 가이드부드럽고 안정적인 움직임; 코너 결합 정확도±0.1mm, 일관된 대각선 정밀도.

100mm3500mm Two Heads Aluminum Window Door Corner Combining Machine

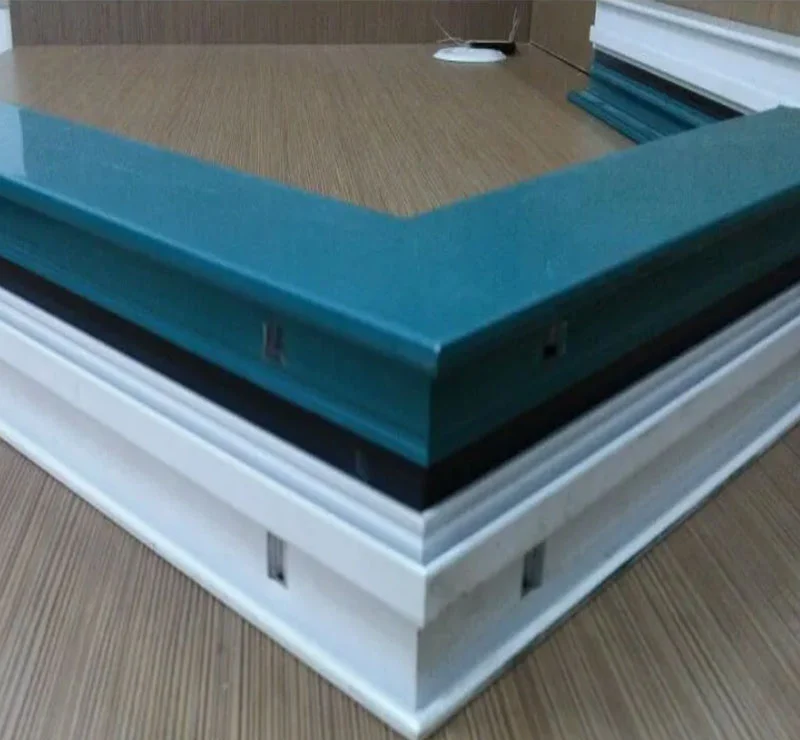

100mm*3500mm 2개의 머리 알루미늄 창문 코너 결합 기계, 알루미늄 창문용 창문 기계 코너 결합 기계의 작업 샘플

기술 사양

전압	380V/50HZ
힘	1.5KW
오일탱크 용량	20L
프로필 너비	90mm
정격유압	15Mpa
공기의 압력	0.5-0.8Mpa
솔기 오류	<0.15mm
차원	1200x1100x1300mm

응용 시나리오

알루미늄 창 제조

여닫이창, 슬라이딩 및 열 차단 창틀 모서리 압착.

알루미늄 도어 생산

현관, 발코니, 방화 알루미늄 도어 프레임 조립.

커튼월 및 외관 프로필

멀리언, 트랜섬 및 외부 패널을 90° 코너로 결합합니다.

중·대형 공장

생산량이 많은 대량 생산에 비용 효율적입니다.

FAQ

Q: Zhonglin CNC의 장비는 다양한 요구 사항(예: 문/창틀 및 알루미늄 커튼월 프로파일)을 충족할 수 있습니까?

답: 그렇습니다. 우리는 지능형 도어/창문, 알루미늄 커튼월/산업용 알루미늄 장비 및 맞춤형 솔루션을 제공합니다. G20/G50 워크스테이션은 문/창 전체 프로세스를 처리합니다. ZLSJ-HCNC 톱은 커튼월 프로파일(45°-135°)을 절단합니다. 우리는 귀하의 공정에 장비를 맞춰드립니다.

Q: 복잡한 운영과 구매 후 숙련된 인력이 많이 필요한 것이 걱정되시나요? Jinan의 해결책은 무엇입니까?

A: 당사 제조업체는 설계 및 서비스를 통해 임계값을 낮춥니다. 장비에는 "완벽한 작동"(자동 데이터 식별, 복잡한 프로그래밍 없음)이 있습니다. 우리는 숙련된 작업자에 대한 의존도를 줄이기 위해 무료 교육, 설치 지침 및 원격 서비스를 제공합니다.

Q: 장비의 처리 정확도와 안정성(제품 품질 및 효율성에 중요)은 어떻습니까?

A: 우리는 "정확성, 신뢰성, 전문성"을 따릅니다. 하드웨어: 100개 이상의 고급 기계(예: 머시닝 센터) 및 최고 브랜드 핵심 부품(HIWIN, Schnider) 일부 장비의 반복 위치 지정은 ±0.02mm, 절단 정확도는 ±0.1mm, 밀링 정확도는 ±0.05mm입니다. 프로세스: 다이아몬드 도구, 서보 시스템, 주조 구조 및 자동 레이저 출력 조정. 모두 재작업을 방지하고 안정적인 품질을 보장하며 효율성을 높입니다.
