열 브레이크 창 멀리언을 위한 3+1 축 CNC 알루미늄 엔드 밀링 머신

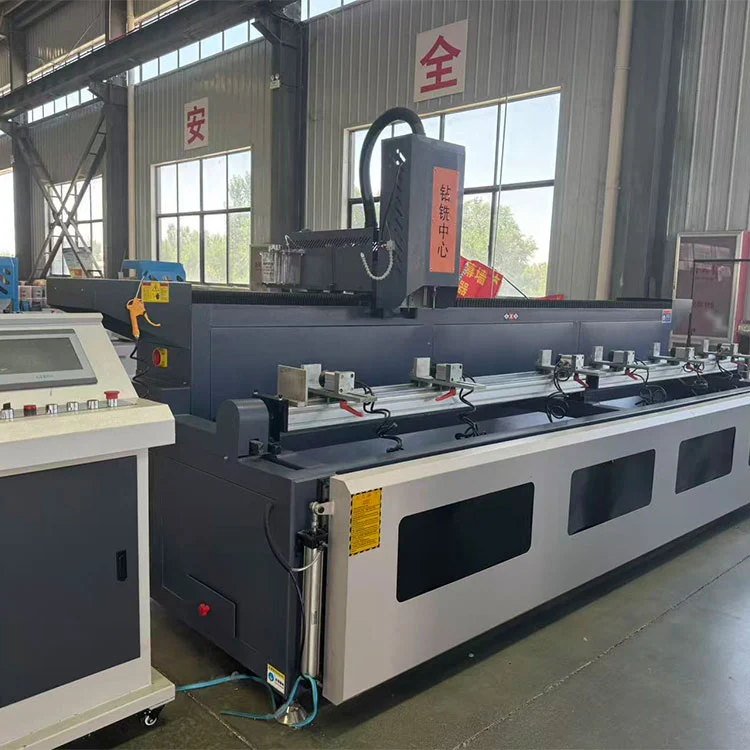

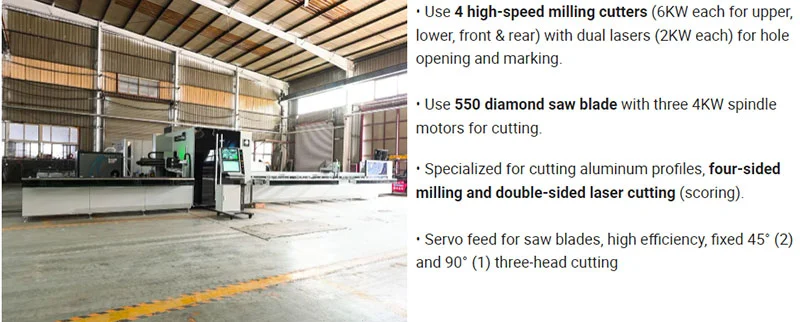

6.8m 알루미늄 프로파일 제작을 위한 G50 CNC 머시닝 센터. 18축 서보, 3헤드 90° 및 45° 절단, 4면 밀링, 듀얼 2KW 레이저가 특징입니다. ±0.1mm 정확도로 열 차단 프로파일을 처리하고 작업 효율이 60% 더 높습니다.

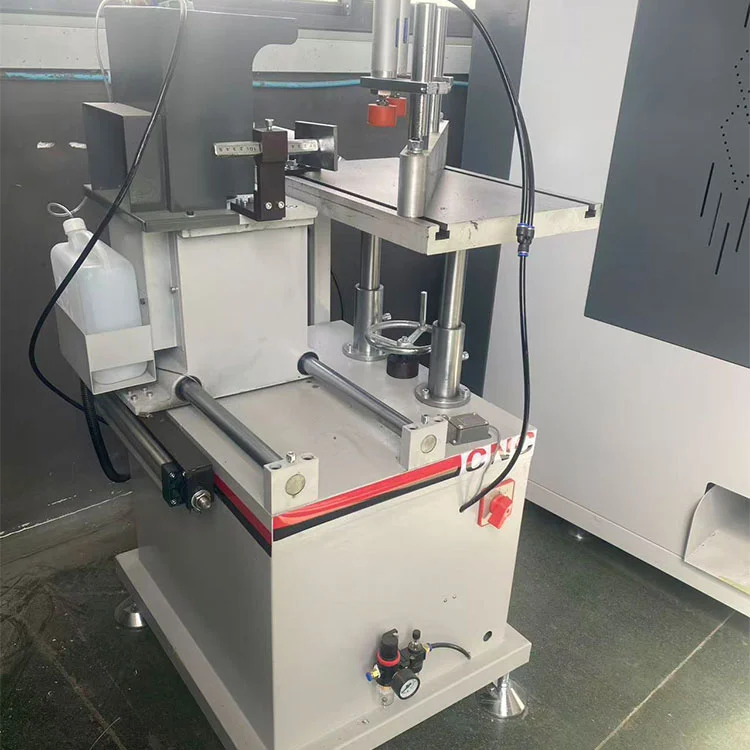

3+1 축 CNC 엔드 밀링 머신은 열 차단 알루미늄 창 멀리언, 트랜섬 및 프레임 프로파일의 최종 가공을 위해 설계되었습니다. 다이아몬드 톱날을 사용하여 +45°, 90° 및 -45°의 고정 각도 절단과 전면 및 후면 모두에 듀얼 레이저 드릴링 및 스크라이빙을 결합합니다. 4개 측면(전면, 후면, 상단, 하단)에 위치한 전기 스핀들은 단일 클램핑 사이클로 드릴링 및 밀링 작업을 처리합니다. 일반적인 응용 분야에는 장부 및 홈 절단, 계단면 가공, 모따기, 대량 알루미늄 도어 및 창 생산 라인의 노치 작업이 포함됩니다.

기계는 2800rpm에서 작동하는 3kW 스핀들을 포함하여 총 정격 4kW의 380V 3상 전원으로 작동합니다. 다이아몬드 블레이드 직경은 Φ230~Φ300mm이며, 최대 밀링 깊이는 70mm입니다. 작업 가능한 프로파일 치수는 최대 너비 120mm, 높이 150mm입니다. 전체 기계 설치 공간은 1500 × 800 × 1400mm이고 무게는 약 400kg입니다. 작동 공기압은 0.5~0.8 MPa 사이로 유지됩니다.

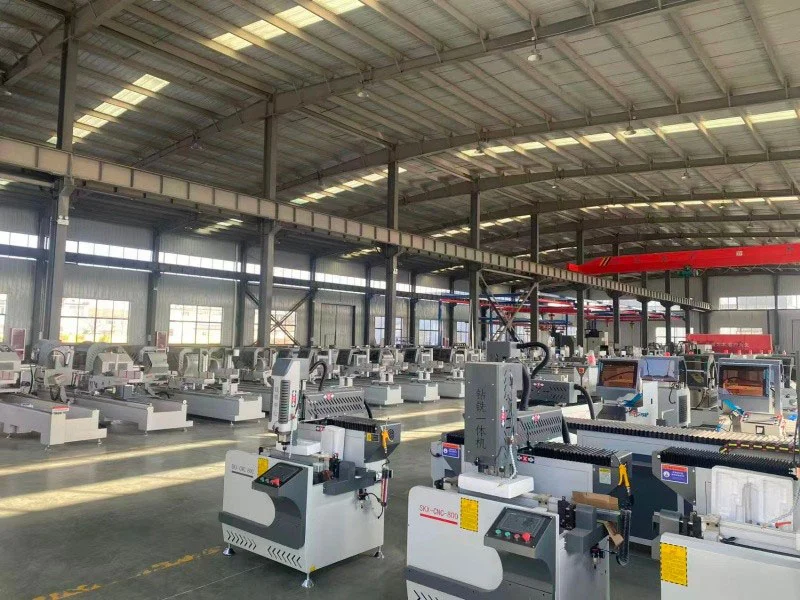

이 엔드밀러는 알루미늄 프로파일 가공 장비 분야에서 약 30년의 공장 경험을 보유한 중국 소재 제조업체인 Lebulang Machine이 생산합니다. CE 및 ISO 인증이 가능합니다. 맞춤형 OEM 구성이 지원되며 장비는 공장에서 직접 공급됩니다. 유지보수의 용이성을 강조한 디자인으로, 추가 비용 없이 원격 설치 안내가 제공됩니다.

열 브레이크 창 멀리언을 위한 3+1 축 CNC 알루미늄 엔드 밀링 머신

특징

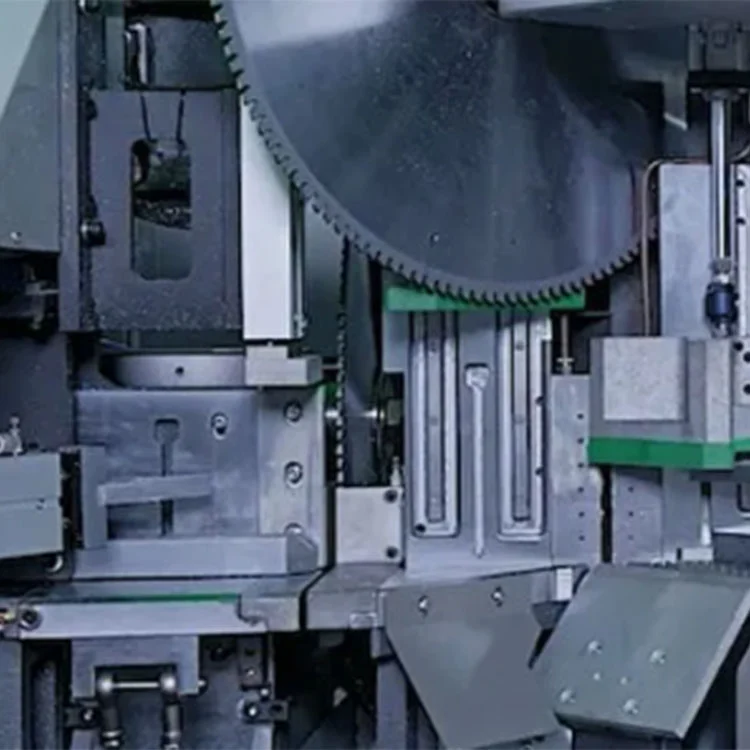

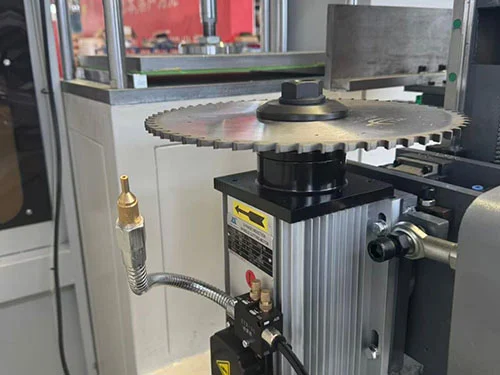

• +45°, 90° 및 -45°에서 다이아몬드 톱날을 사용한 고정 각도 절단
• 전면 및 후면 듀얼 레이저 드릴링 + 스크라이빙
• 전면, 후면, 상하 전동 스핀들 드릴링 및 밀링

응용

• 방열 알루미늄 창멀리언/트랜섬 엔드 밀링
• 프레임 및 새시 프로필장부 및 홈 절단
• 스텝면, 챔퍼, 노치 가공
• 대용량 알루미늄 도어/창호 생산 라인

기술 사양

• 전원 공급 장치: 380V / 50Hz / 3Ph(맞춤형)
• 총 출력: 4kW(3kW 스핀들 + 서보 드라이브)
• 스핀들 속도: 2800rpm
• 밀링 커터 직경: Φ230--Φ300 mm(다이아몬드 블레이드)
• 작동 공기 압력: 0.5--0.8 MPa
• 최대 밀링 깊이: 70mm
• 최대 프로파일 크기: 폭 ≤120mm, 높이 ≤150mm
• 기계 크기: 1500 × 800 × 1400mm
• 무게: ≒ 400kg
• 인증: CE / ISO 옵션

3+1 축 엔드 밀러를 선택하는 이유는 무엇입니까?

• 중국산, 공장 직접 가격-- 중개인 없음, 신뢰할 수 있는 품질, 2년 보증.
• 빠른 배송 및 완벽한 지원-- 온라인 기술 지원, 비디오 교육, 예비 부품 공급.
• 4+2 기계에 대한 비용 효율적인 대안-- 이상을 위한중간 규모 생산더 낮은 투자로.

3+1 축 CNC 알루미늄 엔드 밀링 머신 - 열 브레이크 창 멀리언 가공을 위한 신뢰할 수 있는 선택입니다.
