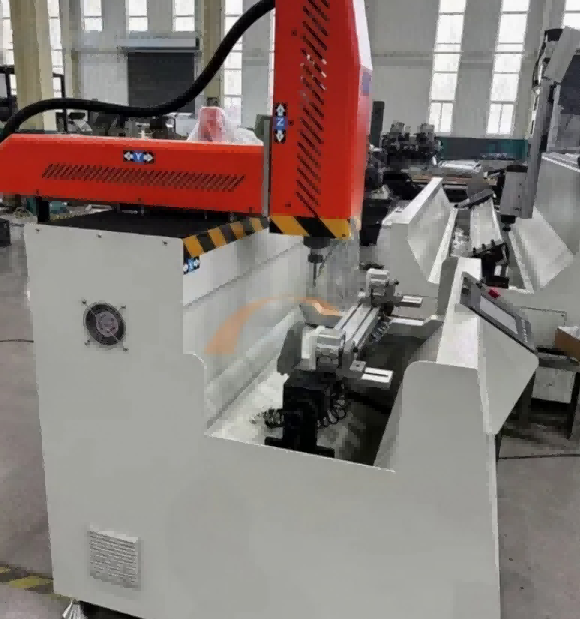

800mm 3축 고강성 CNC 머시닝센터 | 산업용 알루미늄 압출용으로 특별히 제작됨

제품 요약

800mm CNC 머시닝 센터는 산업용 알루미늄 프로파일, 시스템 창/도어 섹션, 커튼월 돌출부 및 경금속 프레임을 위해 특별히 제작되었습니다. 한 번의 클램핑으로 드릴링, 밀링, 슬로팅, 챔퍼링, 태핑 및 표면 가공을 완료합니다. 스테이션 간 수동 재배치가 필요 없고 반복적인 고정으로 인한 누적 공차가 없습니다. 컴팩트한 설치 공간, 서보 구동식 축, 알루미늄에 최적화된 스핀들로 인해 독립형 드릴 프레스, 수동 밀링 및 수동 디버링보다 실용적인 업그레이드가 가능합니다.

개요

알루미늄용으로 개조된 강철 작업 VMC와 달리 이 기계는 긴 스톡, 얇은 벽, 좁은 구멍 패턴, 깨끗한 끝면, 빠른 공급 속도 등 알루미늄 프로파일 작업 흐름에서 시작됩니다. 강화된 기계 본체와 응력 완화 프레임은 진동을 낮게 유지하며, 고속 전기 스핀들은 단면을 태우거나 심한 버를 남기지 않고 알루미늄을 깔끔하게 제거합니다.

짧은 길이부터 중간 길이의 프로파일, 하드웨어 브래킷, 커넥터 플레이트, 프레임 노드 및 커튼월 부속품을 운영하는 작업장의 경우 800mm 스트로크가 적합합니다. 대부분의 제작 부품에 충분한 작업 길이이고 절단 및 조립 라인 옆에 놓을 수 있을 만큼 작습니다.

기술 사양



주요 특징

알루미늄 우선 3축 설계 - 6061/6063 압출에 최적화된 스핀들 속도, 피드 로직 및 칩 배출

원클램핑 다중 프로세스 - 프로파일 이동 없이 드릴, 밀링, 탭, 카운터싱크, 모따기 및 조각

틸팅/회전형 작업대(-90° / 0° / +90°) — 단일 설정으로 상단 및 양면 가공

서보 구동 X/Y/Z — 안정적인 위치 지정, 반복 가능한 구멍 패턴, 부드러운 윤곽 밀링

고속 전기 스핀들 - 공냉식 또는 수냉식 옵션, 알루미늄 칩 로드에 맞게 조정됨

그래픽 CNC 프로그래밍 - 구멍/슬롯 유형 선택, 치수 입력, 도구 경로 생성 요청 시 CAD/G 코드 가져오기

공압식 프로파일 클램프 - 빠른 로딩, 안전한 고정, 얇은 벽 부분의 변형 최소화

미스트/스프레이 냉각 - 커터를 시원하게 유지하고, 긴 알루미늄 조각을 제거하고, 양극 산화 처리되거나 분말 코팅된 표면을 보호합니다.

컴팩트한 산업용 구조 - 창가 상점, 외관 작업장, 자동화 프레임 제조업체 및 OEM 프로필 프로세서에 적합

가공 능력

둥근 구멍, 직사각형 구멍, 열쇠 구멍, 사각형 구멍, 특수 모양 컷아웃

단면 밀링 및 스퀘어링

슬롯 밀링, 힌지 포켓, 잠금 케이스, 하드웨어 구멍

나사 태핑(옵션인 리지드 태핑)

모따기, 카운터싱킹, 라이트 조각

테이블 기울기를 통한 깊은 관통 구멍

짧은 산업용 돌출부, 브래킷 플레이트, T 슬롯 레일, 기계 프레임 노드

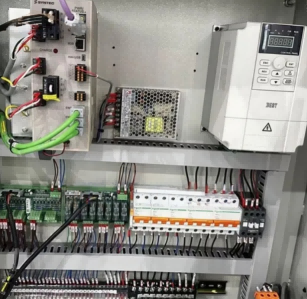

산업용 알루미늄 프로파일을 위한 800mm CNC 머시닝 센터 지능형 CNC 제어 시스템, 비전문 작업자를 위한 쉬운 작동

• 10인치 다국어 터치스크린 CNC 컨트롤러(영어, 스페인어, 아랍어, 러시아어 옵션)
• 전용 알루미늄 프로파일 프로세스 라이브러리 내장: 커튼월 커넥터, 창 힌지 구멍, 태양광 브래킷 장착 구멍, 원클릭 호출에 대한 사전 저장된 매개변수
• USB 플래시 드라이브를 통한 DXF CAD 도면 가져오기 지원, 시스템은 복잡한 수동 프로그래밍 없이 NC 가공 프로그램을 자동 생성합니다.
• 원격 IoT 모듈 옵션: 연중무휴 온라인 원격 디버깅, 결함 진단 및 생산 데이터 통계

산업용 알루미늄 프로파일용 800mm CNC 머시닝 센터

우리는 고품질 알루미늄 창문 기계, UPVC 창문 기계, 유리 가공 기계의 설계, 제조 및 유통을 전문으로 하는 중국 지난에 위치한 선도적인 기업입니다. 우리 회사는 전 세계 고객의 다양한 요구 사항을 충족하기 위해 혁신적이고 맞춤형 솔루션을 제공하기 위해 최선을 다하고 있습니다.

제품 및 서비스: 당사는 알루미늄 및 UPVC 창 제조는 물론 이중창 솔루션을 지원하는 포괄적인 범위의 기계를 제공합니다. 당사의 제품은 정밀도, 효율성 및 내구성을 고려하여 설계되어 고객이 국제 표준을 충족하는 고품질 창문을 생산할 수 있도록 보장합니다.

시장 입지: 당사의 첨단 기계는 북미, 남미, 유럽, 중동 및 기타 지역에 걸쳐 광범위한 응용 분야를 찾았습니다. 우리의 글로벌 입지는 품질과 고객 만족에 대한 우리의 약속을 입증합니다.

연구 및 개발: 우리는 연구개발에 중점을 두고 있습니다. 당사의 전담 R&D 팀은 제품 제공을 혁신하고 향상시키기 위해 끊임없이 노력하고 있습니다.

사용자 정의 기능:모든 고객이 고유한 요구 사항을 가지고 있다는 것을 이해하여 특정 생산 요구 사항을 해결하는 맞춤형 솔루션을 제공합니다.

이 800mm 프로파일 CNC 센터를 선택하는 이유

대부분의 작업장은 알루미늄 프로파일 가공을 시작하기 위해 6미터 갠트리 기계가 필요하지 않습니다. 그들은 정확하고, 프로그래밍하기 쉽고, 작동 비용이 저렴하고, 300mm 브래킷을 3스테이션 작업으로 바꾸지 않는 기계가 필요합니다. 이 800mm 센터는 재고정 단계를 제거하고 작업자 교육을 단축하며 배치 전반에 걸쳐 구멍 패턴을 일관되게 유지합니다.

수동 가공과 비교:

더 적은 설정 = 더 적은 공차 스택

하나의 프로그램 = 반복 가능한 부품

단일 클램핑 = 사각형 구멍, 정렬된 슬롯, 깨끗한 끝면

한 명의 작업자 = 동일한 사이클에서 드릴링 + 밀링 + 탭핑

제어 및 소프트웨어

CNC 인터페이스는 이미 G 코드를 사용하는 기계공을 위한 것이 아니라 프로파일 작업을 위해 제작되었습니다. 작업자가 구멍, 슬롯, 포켓, 스레드, 엔드밀 패스 등의 형상을 선택하고 크기와 위치를 입력하면 시스템이 공구 경로를 처리합니다. 고급 사용자의 경우 CAD 도면 및 G 코드 가져오기가 지원되며 요청 시 창문/커튼월 소프트웨어 또는 ERP 데이터 내보내기와 기계를 통합할 수 있습니다.

툴링 및 냉각

알루미늄은 날카로운 툴링, 정확한 경사각, 빠른 칩 배출을 원합니다. 이 기계는 카바이드 엔드밀, 드릴/밀 콤보, 태핑 콜릿, 조각 비트 및 톱날 장치를 지원합니다. 미스트 냉각은 절단기에 칩이 용착되는 것을 방지합니다. 더 무거운 부분에는 홍수 냉각을 사용할 수 있습니다.

클램핑 및 워크홀딩

공압 클램프는 얇은 벽을 무너뜨리지 않고 기준 데이텀에 대해 프로파일을 고정합니다. 고정 스테이션은 다양한 섹션 높이와 너비에 맞게 재배치될 수 있습니다. 옵션인 맞춤형 조는 시스템 프로파일, 열 차단 섹션 및 비표준 압출에 사용할 수 있습니다.

품질 및 강성

주요 구조는 응력을 완화하여 장기적인 왜곡을 줄입니다. 최고 속도뿐만 아니라 반복 위치 지정을 위해 선형 가이드와 볼 나사가 선택되었습니다. 그 결과 단순히 좋은 첫 번째 부품이 아니라 배치 실행 전반에 걸쳐 안정적인 정확도를 얻을 수 있습니다.

포장 및 배송

합판 케이스 / 스트레치 필름 + 수출용 스틸 스트랩

사용 설명서 및 영어 교육 비디오 포함

원격 설치 안내 및 프로그램 교육

OEM / ODM 모델명, 색상, 라벨 지원

MOQ: 1 세트

리드타임: 구성에 따라 영업일 기준 10~30일

애프터 서비스

구성에 따라 12~24개월 보증

평생 원격 기술 지원

예비 부품 및 소모품 공급

일부 시장에서는 현장 서비스 이용 가능

영어/중국어/스페인어/러시아어/아랍어 지원 옵션

FAQ

강철이나 스테인리스를 절단할 수 있나요?

알루미늄 및 PVC/경합금에 최적화되어 있습니다. 가끔 연강의 얇은 부품은 올바른 툴링과 이송 감소로 가능하지만 강철 머시닝 센터는 아닙니다.

긴 커튼월 프로파일에 800mm면 충분합니까?

전체 길이가 6m인 멀리언의 경우에는 그렇지 않습니다. 긴 스트로크 프로파일 센터가 필요합니다. 그러나 가공된 노드, 끝 부분 세부 사항, 브래킷 및 짧은 섹션의 경우 800mm가 이상적입니다.

스레드를 탭할 수 있나요?

예. 리지드 태핑은 제어 시스템 및 스핀들에 따라 선택 사항입니다.

배우는 것이 얼마나 어려운가요?

신규 작업자는 짧은 비디오 교육을 받은 후 표준 홀/슬롯 작업을 실행할 수 있습니다. 복잡한 3D 밀링에는 CAD/CAM 경험이 필요합니다.

맞춤형 설비를 지원합니까?

예. 프로파일 단면, 구멍 패턴 및 배치 크기를 보냅니다. 우리는 클램프, 도구 및 사이클 레이아웃을 제안합니다.
