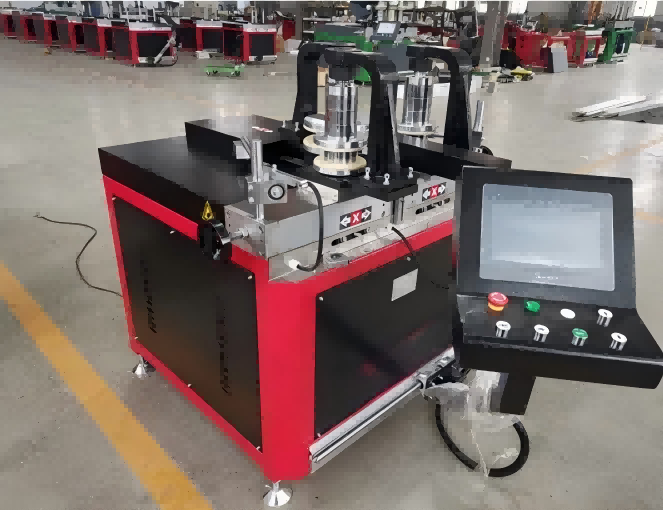

알루미늄 및 PVC 창/문 프로파일용 CNC 벤딩 머신

이 CNC 알루미늄 및 PVC 프로파일 벤딩 머신은 커튼월, 정면, 아치형 창문 및 PVC 창틀에 사용되는 건축 프로파일의 고정밀 아크 성형을 위해 설계되었습니다. 3롤러 동기화 벤딩 시스템과 서보 구동 제어 기능을 갖추고 있어 ±0.5mm 벤딩 정확도로 부드럽고 왜곡 없는 곡선을 제공합니다. 알루미늄 압출재 및 PVC/UPVC 프로파일과 모두 호환되는 이 기계는 단일 설정으로 다중 반경 굽힘을 지원하여 생산 효율성을 크게 향상시키는 동시에 재료 낭비를 줄입니다. CE 인증을 받았으며 완벽하게 사용자 정의가 가능하며 현대 건축 프로파일 제작을 위한 이상적인 솔루션입니다.

작동 방식

1. 프로필 로딩

알루미늄 또는 PVC 프로파일은 공급 가이드에 배치되고 굽힘 과정에서 미끄러지거나 뒤틀리는 것을 방지하기 위해 단단히 고정됩니다.

2. 3롤러 싱크로나이즈드 벤딩

이 기계는 3개의 롤러 동기화 드라이브 시스템을 채택합니다.

상단 구동 롤러가 프로파일을 앞으로 이송합니다.

양측 성형 롤러가 CNC 제어 경로를 따라 이동하여 균일한 압력을 가합니다.

이러한 동기화된 움직임은 표면 손상, 주름 또는 프로파일 왜곡 없이 일관된 아크 형성을 보장합니다.

3. 서보 구동 정밀 제어

서보 모터는 실시간으로 롤러 위치를 제어하여 정확한 피드백과 반복 가능한 굽힘 성능을 제공합니다. CNC 시스템은 재료의 스프링백을 자동으로 보정하여 최종 반경이 프로그래밍된 값과 일치하도록 합니다.

4. 다중 반경 및 복잡한 곡선 프로그래밍

작업자는 CAD 도면에서 직접 여러 굽힘 반경, 호 세그먼트 및 전체 원을 프로그래밍할 수 있습니다. 이 시스템은 수동 위치 조정 없이 복잡한 곡선을 연속적으로 굽힐 수 있도록 지원합니다.

5. 반복 가능한 대량 생산

벤딩 프로그램이 저장되면 기계는 높은 일관성으로 동일한 벤딩 사이클을 실행하므로 맞춤형 건축 프로젝트와 대량 생산 모두에 적합합니다.

프로세스 흐름:

프로파일 로딩 → CNC 프로그램 입력 → 3롤러 동기화 → 서보 포지셔닝 → 다중 반경 벤딩 → 완성된 곡선 프로파일

1

주요 특징

부드럽고 정확한 곡선을 위한 3롤러 동기화 벤딩 시스템

실시간 정밀도와 반복성을 위한 서보 구동 제어

단일 설정으로 다중 반경 굽힘

알루미늄 및 PVC/UPVC 프로파일과 호환 가능

복잡한 곡선 프로그래밍을 위한 CAD 도면 가져오기

자동 스프링백 보상

터치 스크린을 갖춘 사용자 친화적인 CNC 인터페이스

진동 없는 작동을 위한 견고한 용접 프레임

CE 인증 및 OEM/ODM 맞춤 제작 가능

응용

•


  커튼월 프로파일 벤딩

  건축 외관 곡선 프레임

  아치형 창문 및 문 프로필

  PVC 창 및 도어 프레임 벤딩

  알루미늄 클래딩 및 트림 벤딩

  장식 인테리어 프로필

  채광창 및 캐노피 구조







제조업체 및 보증

Lebulang Machine으로 운영되는 Shandong Lebulang Precision Machinery Co., Ltd.는 1996년부터 중국 지난 공장에서 알루미늄 및 PVC 가공 장비를 생산해 왔습니다.CNC 알루미늄 PVC 프로파일 벤딩 머신CE 및 ISO 인증을 받아 공장에서 직접 공급됩니다. 1년 보증은 주요 구조에 적용됩니다. 원격 기술 지원, 설치 동영상, 영어 설명서가 추가 비용 없이 제공됩니다. 현장 설치 및 교육은 별도로 준비할 수 있습니다. 롤러 몰드, 성형 벨트, 유압 씰과 같은 예비 부품이 비축되어 있습니다. 기계 색상, 브랜딩 및 포장은 OEM 및 ODM 계약에 따라 맞춤화될 수 있습니다.

FAQ

이 기계는 어떤 재료를 구부릴 수 있나요?

창문, 문, 커튼월, 건축 외관에 사용되는 알루미늄 압출재 및 PVC/UPVC 프로파일용으로 설계되었습니다.

2. 하나의 프로파일에서 여러 반경을 구부릴 수 있나요?

예. CNC 시스템은 단일 프로그램 내에서 다중 반경 및 세그먼트 아크 벤딩을 지원하므로 수동 조정이 필요하지 않습니다.

3. 기계가 대규모 생산에 적합한가요?

전적으로. 일단 프로그래밍되면 기계는 높은 일관성과 최소한의 작업자 개입으로 굽힘 사이클을 반복합니다.

4. CAD 파일 가져오기를 지원합니까?

예. 정확한 실행을 위해 복잡한 곡선과 호 세그먼트를 CAD 도면에서 직접 가져올 수 있습니다.

5. 기계를 맞춤 설정할 수 있나요?

예. 우리는 프로파일 크기, 굽힘 용량, 제어 시스템 및 롤러 툴링에 대한 OEM/ODM 맞춤화를 제공합니다.

6. 기계는 재료의 스프링백을 어떻게 처리합니까?

CNC 시스템은 재료 유형과 굽힘 반경을 기준으로 스프링백을 자동으로 보정하여 정확한 최종 형상을 보장합니다.

이 기계를 선택하는 이유

정밀 벤딩 – 건축 등급 프로파일의 정확도 ±0.5mm

효율성 – 한 번의 설정으로 다중 반경 굽힘으로 노동력과 주기 시간이 단축됩니다.

다양성 – 알루미늄 및 PVC 프로파일을 위한 단일 기계

신뢰성 – 견고한 프레임과 서보 구동 시스템으로 장기적인 안정성 보장

글로벌 규정 준수 - 국제 프로젝트에 대한 CE 인증

맞춤형 솔루션 – 특정 프로필 및 생산 요구 사항에 맞는 맞춤형 구성

결론

당사의 CNC 알루미늄 및 PVC 프로파일 벤딩 머신은 정밀성, 효율성 및 다양성을 결합하여 현대 건축 제작의 까다로운 요구 사항을 충족합니다. 커튼월과 정면부터 아치형 창문과 장식 프로파일에 이르기까지 구조적 성능과 시각적 매력을 모두 향상시키는 일관된 고품질 곡선 프로파일을 제공합니다.
