CNC 4 헤드 코너 압착기

핵심 기능

• 4개 헤드 동시 압착:그만큼CNC 4 헤드 코너 압착기한 번의 프레싱 사이클로 프레임의 네 모서리를 모두 완성합니다. 이는 프레임을 각 모서리 쌍에 대해 재배치하고 다시 고정해야 하는 단일 헤드 또는 이중 헤드 대안에 비해 처리 시간을 줄여줍니다.
• CNC 서보 포지셔닝:각 압착 헤드는 볼 나사를 구동하는 서보 모터에 의해 배치됩니다. 작업자가 터치스크린에서 프레임 크기를 선택하면 헤드가 자동으로 필요한 위치로 이동합니다. 동일한 시스템은 여러 프레임 레시피를 저장합니다. 반복 위치 정확도는 ±0.1mm로 지정되며, 적절하게 준비된 프로파일에서 대각선 오류는 일반적으로 1mm 이내이고 솔기 오류는 0.15mm 미만입니다.
• 프레임 크기 범위:이 기계는 550 × 550mm에서 최대 높이 1800mm, 너비 3000mm의 프레임을 처리하며 주거용 및 상업용 생산에 사용되는 대부분의 알루미늄 창 및 도어 프레임 치수를 포괄합니다.
• 유압 압착 시스템:각 헤드는 정격 오일 압력이 15MPa이고 총 압착력이 48kN인 유압 실린더로 구동됩니다. 유압 회로는 2단계 고저압 시퀀스를 사용합니다. 빠른 접근 스트로크는 사이클 시간을 줄이고 스트로크 끝의 고압 유지는 단단한 코너 연결을 보장합니다.
• 공압 이동 클램프:클램핑 유닛은 프레임 로딩을 위해 자동으로 앞으로 이동하고 언로드를 위해 압착 후 후퇴합니다. 클램핑 힘은 두 방향에서 적용되어 프로파일을 제 위치에 고정하고 프레싱 스트로크 중 변형 위험을 줄입니다.

기술 사양

작동 방식

그만큼CNC 4 헤드 코너 압착기터치스크린의 프레임 크기 입력부터 시작되는 순서로 작동합니다. 서보 구동 볼 스크류 축에 각각 장착된 4개의 압착 헤드는 프로그래밍된 위치로 자동으로 이동합니다. 작업자는 절단 및 준비된 알루미늄 프로파일을 클램핑 장치에 배치합니다. 공압 클램프가 맞물려 프로파일을 제자리에 고정하고 수직 및 수평 방향 모두에서 압력을 가합니다. 클램핑되면 유압 회로가 두 단계로 활성화됩니다. 즉, 저압의 급속 전진으로 압착 도구가 프로파일 모서리와 접촉하도록 이동하고, 고압 유지로 전체 48kN 압착력을 적용하여 코너 조인트를 완성합니다. 고정 시간이 지나면 클램프가 풀리고 압착 도구가 들어가고 완성된 프레임을 제거할 수 있습니다. 네 개의 모서리가 모두 한 주기로 완료되므로 프레임 위치를 변경할 필요가 없습니다.

주요 구성 요소

• 서보 모터 및 볼 나사:4개의 헤드 각각은 정밀 볼 스크류에 연결된 AC 서보 모터에 의해 독립적으로 배치됩니다. 이 배열은 ±0.1mm의 반복성을 제공하며 수동 조정 없이 헤드를 다양한 프레임 크기에 맞게 재배치할 수 있습니다.
• 수력 장치:60리터 탱크는 압력 제어 밸브가 있는 매니폴드를 통해 4개의 유압 실린더에 오일을 공급합니다. 고저압 2단계 시퀀스는 솔레노이드 밸브를 통해 PLC에 의해 관리됩니다.

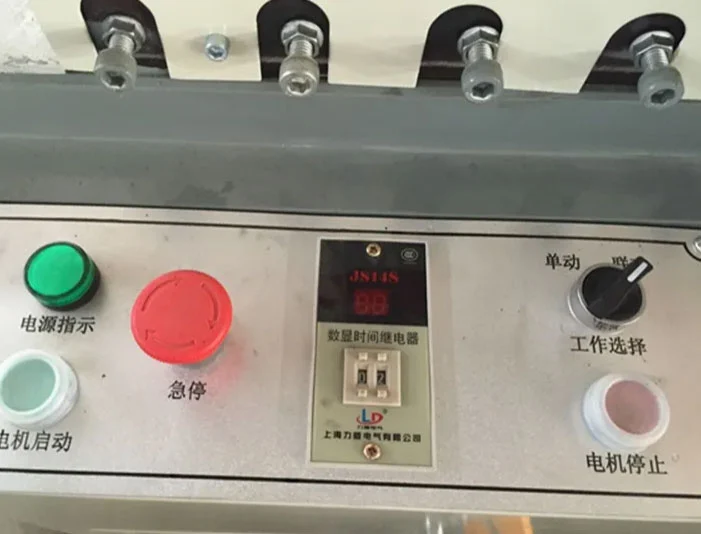

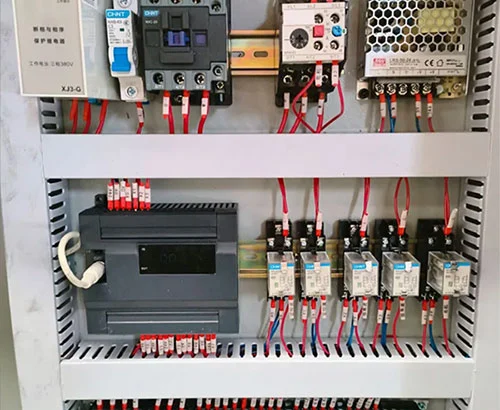

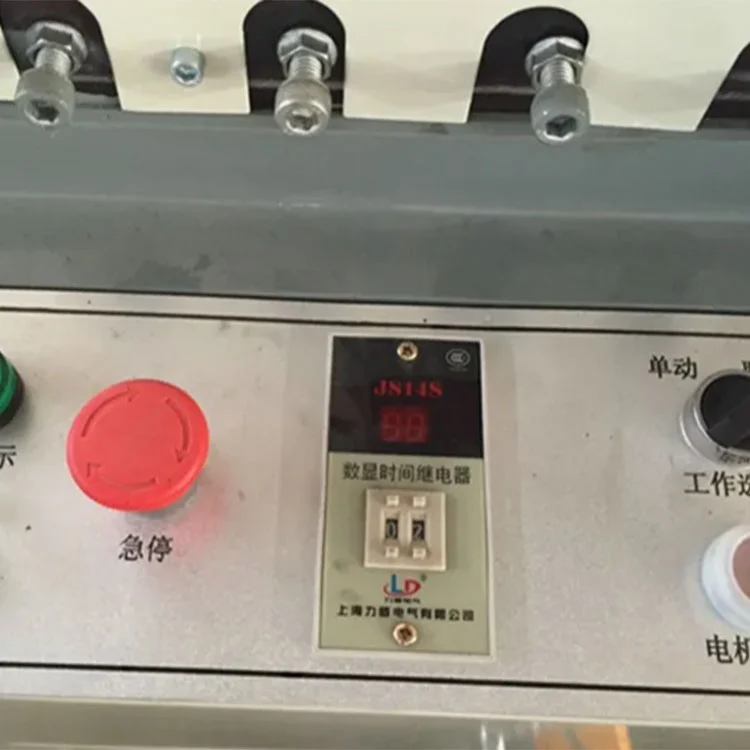

• 터치스크린 및 PLC:산업용 터치스크린에는 프레임 크기 설정, 저장된 프로그램, 생산 카운터 및 경보 메시지가 표시됩니다. 일반적으로 생산되는 프레임 치수에 대한 매개변수 레시피를 저장하고 불러올 수 있습니다.

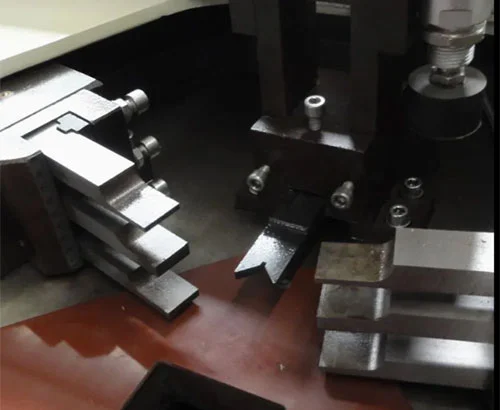

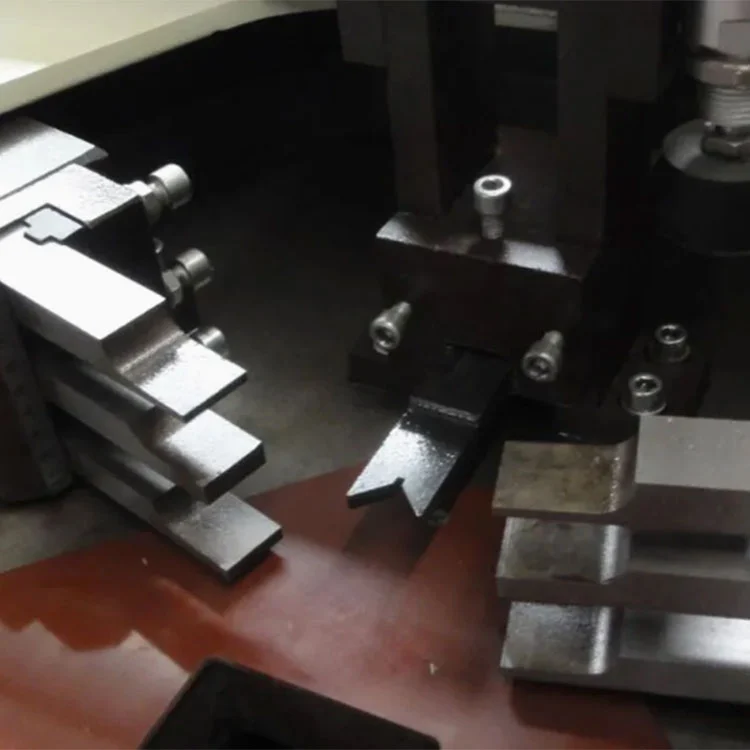

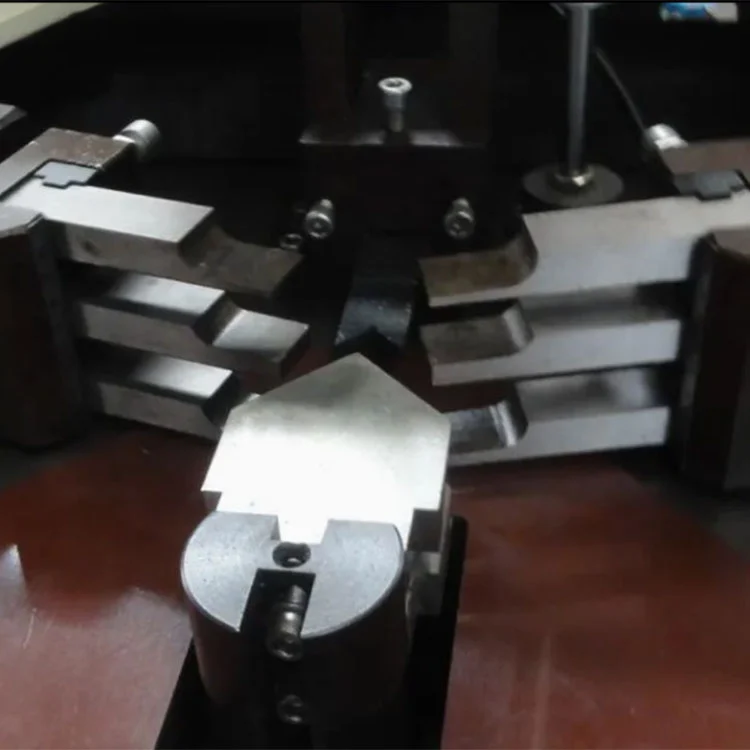

• 압착 도구:강화 강철 압착 칼은 프로파일 형상에 맞게 가공됩니다. 툴링 세트는 다양한 프로파일 단면으로 교환할 수 있습니다. 칼은 깊이와 정렬을 조절할 수 있습니다.

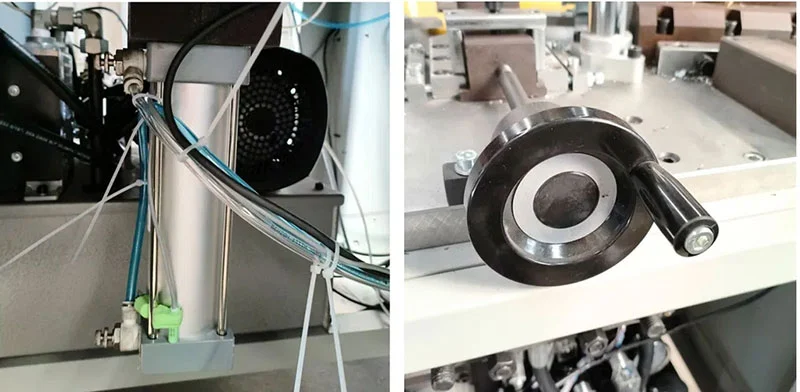

• 공압 클램핑 시스템:클램프는 선형 가이드에서 앞으로 움직이고 뒤로 물러납니다. 클램핑력은 0.5–0.8 MPa로 조절되는 압력을 갖는 공압 실린더에 의해 공급됩니다. 이중 방향 클램핑 설계는 압착 중 프로파일을 안정화하기 위해 양쪽에서 힘을 가합니다.
• 기계 프레임:용접된 강철 구조물은 4개의 움직이는 헤드와 고정된 중앙 작업대를 지지합니다. 프레임은 압착 중에 생성되는 반력에 저항하고 시간이 지나도 헤드 정렬을 유지하도록 설계되었습니다.

응용 시나리오

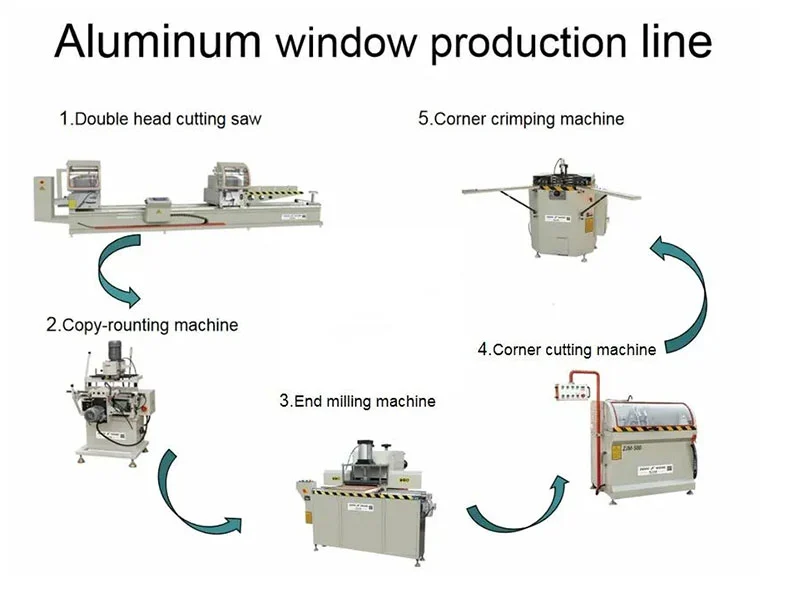

알루미늄 창 제조

여닫이창, 슬라이딩 및 열 차단 창틀 압착.

알루미늄 도어 생산

현관문, 발코니문, 알루미늄 방화문, 내부 알루미늄 문틀의 코너 조립입니다.

커튼월 및 건물 프로필

알루미늄 멀리언, 트랜섬, 외관 프로파일의 90° 코너 압착.

대량 생산

한 사이클에 4개의 코너를 완료하여 프레임당 처리 시간을 줄이고 더 높은 일일 생산량을 지원하는 중대형 알루미늄 도어 및 창 공장에 사용됩니다.

제조업체 및 보증

Lebulang Machine으로 운영되는 Shandong Lebulang Precision Machinery Co., Ltd.는 1996년부터 지난 시설에서 알루미늄 및 PVC 창호 가공 장비를 생산해 왔습니다. 이 회사는 R&D, 가공, 조립, 테스트 및 판매를 자체적으로 관리합니다. 그만큼CNC 4 헤드 코너 압착기이 통합 시스템에 따라 구축되었으며 CE 및 ISO 9001 인증을 받아 공장에서 직접 공급됩니다. 1년 보증은 주요 구조에 적용됩니다. 영상 진단, 운영 안내 등 원격 기술 지원이 포함됩니다. 압착 칼, 씰, 필터 요소 등의 예비 부품이 비축되어 있으며 별도로 주문할 수 있습니다. 현장 설치 및 시운전은 추가 비용으로 가능합니다.

FAQ

Q1: CLM4S는 무엇을 의미합니까?

A: CNC 코너 머신 4헤드 서보. "4"는 4개의 독립적인 압착 헤드를 나타냅니다.

Q2: 기계가 처리할 수 있는 최대 프레임 크기는 얼마입니까?

A: 표준 구성은 최대 높이 1,800mm x 너비 3,000mm의 프레임을 처리합니다. 비표준 사이즈는 주문 시 논의될 수 있습니다.

Q3: 신입사원이 기계를 조작하기 어려운가요?

A: 작동은 저장된 프레임 프로그램이 있는 터치스크린을 통해 이루어집니다. 영어 매뉴얼과 비디오 교육이 제공됩니다. 대부분의 운영자는 영업일 기준 1~2일 이내에 일상 업무를 익힙니다.

Q4: 어떤 유형의 결제 및 배송 조건을 사용할 수 있나요?

A: USD, EUR, GBP 등 주요 통화로 T/T 또는 L/C로 결제하실 수 있습니다. 표준 배송 조건은 FOB Qingdao 또는 Jinan입니다. 배송지에 따라 CFR, CIF, EXW도 허용됩니다.

Q5: 특정 프로파일에 맞게 압착 공구를 맞춤 설정할 수 있습니까?

A: 예, 고객의 프로필 단면에 맞게 압착 칼을 가공할 수 있습니다. 올바른 툴링 세트를 생산하려면 주문 과정에서 프로파일 샘플이나 도면이 필요합니다.
