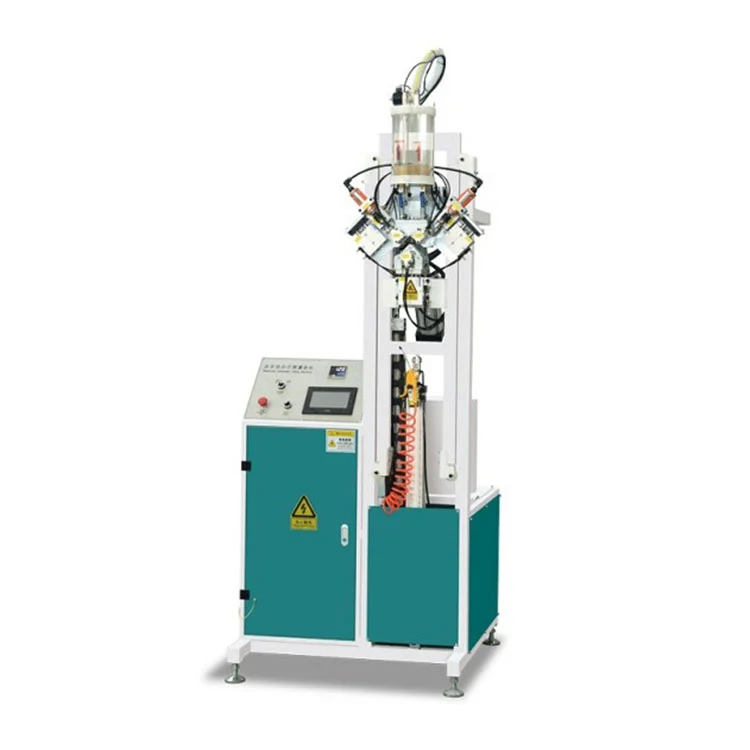

자동 단열 유리 분자체 충전물 기계 충전

주요 특징

그만큼자동 단열 유리 분자체 충전물 기계 충전절연 유리 제조를 위해 알루미늄 스페이서 프로파일에 분자체를 충전하는 제어 기능을 제공합니다.

• 제어 시스템:PLC와 결합된 터치스크린을 통해 작업자는 드릴링 깊이, 충전 시간 및 밀봉 주기를 포함한 충전 매개변수를 설정하고 조정할 수 있습니다. 프로그램 저장은 다양한 스페이서 프로파일에 대한 리콜을 지원합니다.
• 스페이서 호환성:이 기계는 폭 6mm~30mm의 알루미늄 스페이서를 가공합니다. 직경이 0.5~0.8mm 사이인 분자체 과립은 충전 헤드를 통해 중력 공급됩니다.
• 프레임 용량:최대 프레임 치수는 2000 × 2000mm로 건축 단열 유리 라인에 필요한 일반적인 범위를 포괄합니다.
• 전원 및 공기 공급:이 장치는 220V/50Hz 단상 공급으로 작동하며 1.0kW를 소비합니다. 공압 드릴 및 씰링 메커니즘에는 0.6MPa의 안정적인 작동 공기압이 필요합니다.
• 자동 자재 보충:건조제 호퍼의 레벨 센서는 남은 체 재료를 모니터링합니다. 레벨이 사전 설정된 지점 아래로 떨어지면 시스템은 구성에 따라 운영자에게 경고하거나 외부 리필 장치를 작동시킵니다.

작동 원리

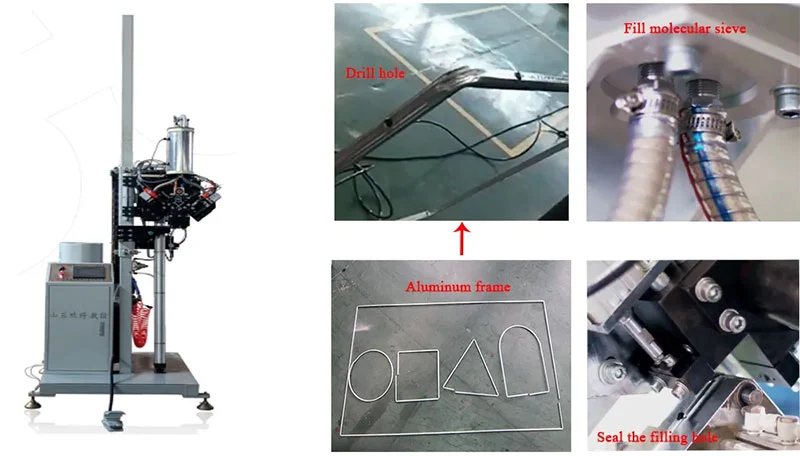

그만큼자동 단열 유리 분자체 충전물 기계 충전먼저 프로그래밍된 위치의 알루미늄 스페이서 바에 작은 구멍을 뚫어 작동합니다. 그런 다음 충전 노즐이 측정된 양의 분자체 건조제를 스페이서 캐비티에 주입합니다. 충전 후 동일한 스테이션 또는 전용 밀봉 장치가 구멍을 밀봉하여 습기 유입을 방지하고 건조제를 함유한 상태로 유지합니다. 순서는 터치스크린에 입력된 스페이서 너비와 프레임 크기를 기반으로 드릴링 헤드, 충전 타이머 및 밀봉 작업을 조정하는 PLC에 의해 제어됩니다. 호퍼의 광학 또는 용량성 센서는 건조제 수준을 모니터링하고 기계는 외부 보충 시스템에 연결되어 장시간 실행 중에도 공급을 유지할 수 있습니다.

주요 구성 요소

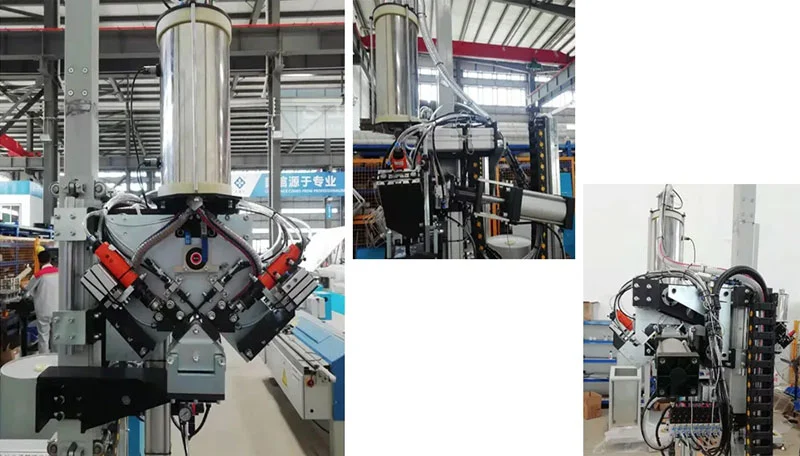

• 건조제 호퍼 및 피더:밀봉된 스테인리스강 호퍼는 분자체 재료를 담습니다. 내부의 교반기는 브리징을 방지하고 계량 나사 또는 게이트는 충전 노즐에 전달되는 양을 제어합니다.
• 드릴링 유닛:공압 또는 전기 드릴 모터는 스페이서 프로파일에 필요한 구멍 직경과 일치하는 크기의 초경 드릴 비트를 구동합니다. 드릴 깊이는 PLC를 통해 조정 가능하고 설정됩니다.
• 채우는 머리:교체 가능한 노즐은 다양한 스페이서 너비와 일치합니다. 퀵 릴리스 메커니즘을 사용하면 도구 없이 생산 배치 간에 노즐을 변경할 수 있습니다.
• 밀봉 메커니즘:밀봉 스테이션은 뚫린 구멍 위에 미리 절단된 접착 플러그나 핫멜트 밀봉을 적용합니다. 밀봉 시간과 압력은 프로그래밍 가능합니다.

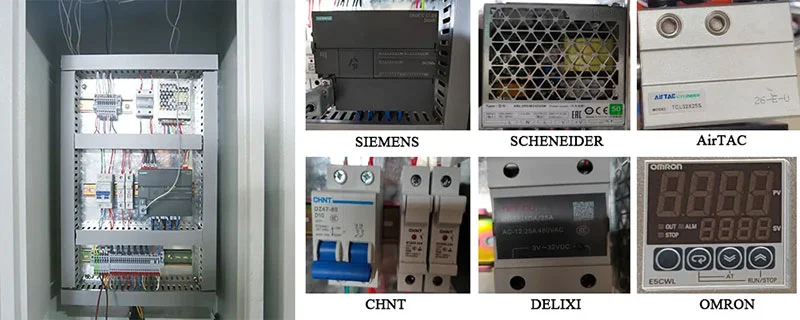

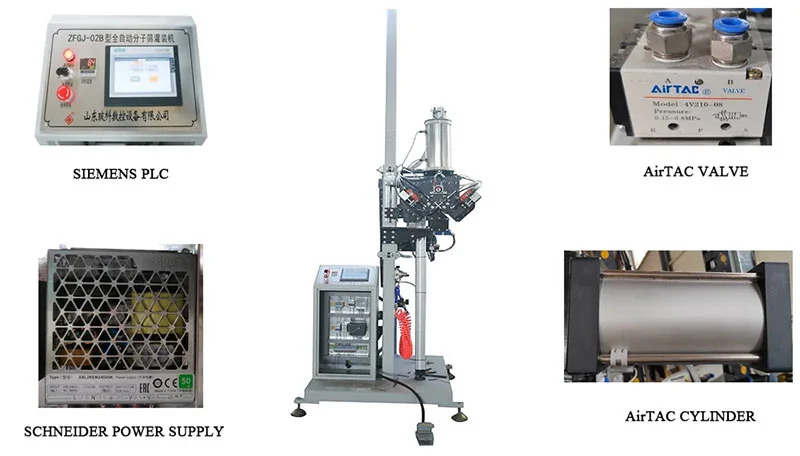

• 제어판:다국어 지원이 가능한 컬러 터치스크린은 실시간 생산 데이터, 경보 상태 및 유지보수 알림을 표시합니다. PLC는 다양한 스페이서 프로파일에 대해 최대 100개의 매개변수 세트를 저장합니다.
• 프레임 운송 시스템:전동 롤러는 조립된 스페이서 프레임을 제자리로 이동시킵니다. 조정 가능한 가이드는 최대 2000×2000mm의 프레임 중앙에 위치하며, 공압 클램프는 드릴링 및 충전 중에 프레임을 안정적으로 고정합니다.

기술 사양

FAQ

Q1: Fulling 자동 단열 유리 분자체 충전 기계의 주요 기능은 무엇입니까?

A: 알루미늄 스페이서 바에 구멍을 뚫고 분자체 건조제로 채우고 구멍을 자동으로 밀봉합니다. 이 공정은 단열 유리 장치 내부의 공기 구멍에서 잔류 수분을 제거하여 시간이 지남에 따라 내부 김서림을 방지하는 데 도움이 됩니다.

Q2: 이 기계는 어떤 크기의 유리 프레임을 처리할 수 있나요?

A: 기계는 최대 2000mm × 2000mm의 프레임을 처리합니다. 6mm에서 30mm 사이의 알루미늄 스페이서 폭은 조정 가능한 가이드와 신속 변경 충진 노즐에 허용됩니다.

Q3: 건조제를 보충하기 위해 기계에 수동 개입이 필요합니까?

A: 호퍼는 자동으로 모니터링됩니다. 건조제 수준이 설정치 아래로 떨어지면 시스템은 경보를 활성화하거나 외부 공급 시스템에 연결된 경우 자동 리필 주기를 트리거하여 중단을 최소화할 수 있습니다.

Q4: 설치에 필요한 전력 및 공기압 요구 사항은 무엇입니까?

A: 공압 부품에는 220V/50Hz 단상 공급(총 전력 1.0kW)과 0.6MPa의 안정적인 압축 공기 공급이 필요합니다.

Q5: 기계는 건조제가 스페이서 내부에 머물도록 어떻게 보장합니까?

A: 충전 노즐이 후퇴한 후 밀봉 메커니즘이 즉시 드릴 구멍 위에 밀봉을 적용합니다. 이는 건조제가 누출되는 것을 방지하고 IGU에 조립되기 전에 주변 습기가 스페이서에 들어가는 것을 차단합니다.

Q6: 작동 인터페이스가 사용자 친화적입니까?

A: 터치스크린을 통해 모든 사이클 매개변수, 생산 카운터 및 알람 로그에 액세스할 수 있습니다. 다양한 스페이서 프로파일에 대한 매개변수 세트를 저장하고 불러올 수 있어 주문 간 전환 시 설정 시간이 단축됩니다.
