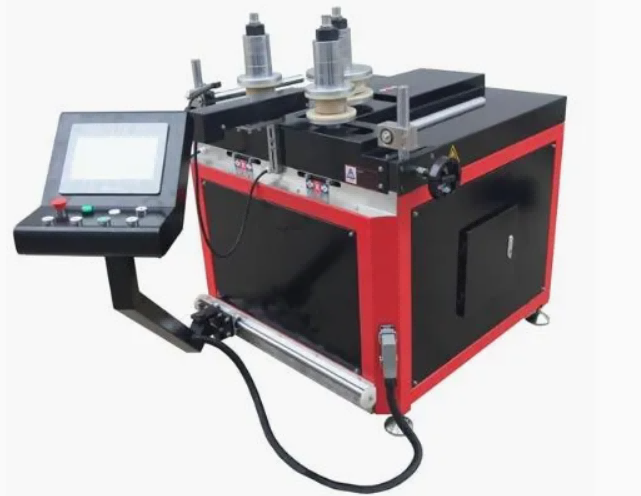

알루미늄 및 PVC용 고강도 CNC 프로파일 벤딩 머신

이 CNC 알루미늄 및 PVC 프로파일 벤딩 머신은 커튼월, 정면, 아치형 창문 및 PVC 창틀을 포함한 건축 프로파일 제작을 위해 특별히 제작되었습니다. 3개의 롤러 동기화 벤딩 시스템과 서보 구동 제어 기능을 갖추고 있어 ±0.5mm 정확도로 부드럽고 왜곡 없는 곡선을 제공합니다. 알루미늄 압출재 및 PVC/UPVC 프로파일과 모두 호환되는 이 기계는 단일 설정으로 다중 반경 굽힘을 지원하여 생산 효율성을 크게 향상시키는 동시에 재료 낭비를 줄입니다. CE 인증을 받았으며 완벽하게 사용자 정의가 가능하며 현대 건축 굽힘 응용 분야에 이상적인 솔루션입니다.

• 다중 재료 호환성:그만큼CNC 알루미늄 PVC 프로파일 벤딩 머신알루미늄, PVC, UPVC, 열 차단재, 스테인레스 스틸 및 구리 프로파일을 구부립니다. 툴링 세트는 기계 용량 내에서 다양한 재료 등급과 단면을 수용하도록 변경할 수 있습니다.
• 3축 CNC 포지셔닝:X, Y, Z축의 서보 모터는 10인치 터치스크린이 있는 CNC 컨트롤러를 통해 구동됩니다. 위치 정확도는 ±0.02mm입니다. 운영자는 인터페이스에서 직접 다중 반경 모양, 호 및 복합 곡선을 프로그래밍하거나 USB를 통해 데이터를 가져옵니다.
• 유압 추력 옵션:20톤, 25톤, 40톤의 세 가지 유압 스테이션 구성이 제공되며 필요한 프로파일 재질, 벽 두께 및 굴곡 반경을 기준으로 선택됩니다. 유압 펌프는 표준 산업용 장치에 비해 소음이 적습니다.
• 굽힘 모양 범위:이 기계는 C자형, U자형, S자형, 완전한 원, 타원, 다중 반경 조합 및 맞춤형 호를 생성합니다. 성형 벨트와 롤러 몰드는 최적의 굽힘 품질을 위해 프로파일 단면과 일치하도록 맞춤화할 수 있습니다.

작동 방식

프로필 로딩

알루미늄 또는 PVC 프로파일은 공급 가이드에 배치되고 굽힘 과정에서 미끄러지거나 뒤틀리는 것을 방지하기 위해 단단히 고정됩니다.

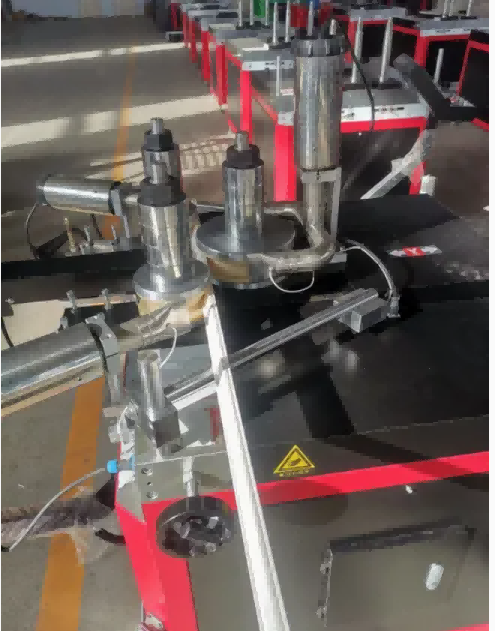

2. 3롤러 싱크로나이즈드 벤딩

이 기계는 세 개의 정밀 롤러를 사용합니다.

탑 롤러 - 프로파일을 앞으로 이동시킵니다.

두 개의 측면 롤러 – CNC 제어 궤적을 따라 이동하여 균일한 압력을 가합니다.

이러한 동기화된 움직임은 표면 손상이나 변형 없이 일관된 아크 형성을 보장합니다.

3. 서보 구동 정밀도

서보 모터는 실시간으로 롤러 위치를 제어하여 정확한 피드백과 반복 가능한 굽힘 성능을 제공합니다. CNC 시스템은 재료 스프링백을 자동으로 보상합니다.

4. 다중 반경 프로그래밍

작업자는 CAD 도면에서 직접 여러 굽힘 반경, 호 세그먼트 및 전체 원을 프로그래밍할 수 있습니다. 기계는 수동 개입 없이 복잡한 곡선을 실행합니다.

5. 지속적인 생산

프로그램이 설정되면 기계는 높은 일관성으로 굽힘 사이클을 반복하므로 대량 생산 및 맞춤형 건축 프로젝트 모두에 적합합니다.

프로세스 흐름:

프로파일 로딩 → CNC 프로그램 입력 → 3롤러 동기화 → 서보 포지셔닝 → 다중 반경 벤딩 → 완성된 곡선 프로파일

주요 특징

부드럽고 정확한 곡선을 위한 3롤러 동기화 벤딩 시스템

실시간 정밀도와 반복성을 위한 서보 구동 제어

단일 설정으로 다중 반경 굽힘

알루미늄 및 PVC/UPVC 프로파일과 호환 가능

복잡한 곡선 프로그래밍을 위한 CAD 도면 가져오기

자동 스프링백 보상

사용자 친화적인 CNC 인터페이스

진동 없는 작동을 위한 견고한 프레임

CE 인증 및 사용자 정의 가능

응용

• 커튼월 프로파일 벤딩

  건축 외관 곡선 프레임

  아치형 창문 및 문 프로필

  PVC 창 및 도어 프레임 벤딩

  알루미늄 클래딩 및 트림 벤딩

  장식 인테리어 프로필




제조업체 및 보증

Lebulang Machine으로 운영되는 Shandong Lebulang Precision Machinery Co., Ltd.는 1996년부터 중국 지난 공장에서 알루미늄 및 PVC 가공 장비를 생산해 왔습니다.CNC 알루미늄 PVC 프로파일 벤딩 머신CE 및 ISO 인증을 받아 공장에서 직접 공급됩니다. 1년 보증은 주요 구조에 적용됩니다. 원격 기술 지원, 설치 동영상, 영어 설명서가 추가 비용 없이 제공됩니다. 현장 설치 및 교육은 별도로 준비할 수 있습니다. 롤러 몰드, 성형 벨트, 유압 씰과 같은 예비 부품이 비축되어 있습니다. 기계 색상, 브랜딩 및 포장은 OEM 및 ODM 계약에 따라 맞춤화될 수 있습니다.

FAQ

자주 묻는 질문

1. 이 기계는 어떤 재료를 구부릴 수 있나요?

이 제품은 창문, 문, 커튼월, 정면에 사용되는 알루미늄 압출재 및 PVC/UPVC 프로파일용으로 설계되었습니다.

2. 하나의 프로파일에서 여러 반경을 구부릴 수 있나요?

예. CNC 시스템은 단일 프로그램 내에서 다중 반경 및 세그먼트 아크 벤딩을 지원합니다.

3. 기계가 대규모 생산에 적합한가요?

전적으로. 일단 프로그래밍되면 기계는 높은 일관성과 최소한의 작업자 개입으로 굽힘 사이클을 반복합니다.

4. CAD 파일 가져오기를 지원합니까?

예. 정확한 실행을 위해 복잡한 곡선과 호 세그먼트를 CAD 도면에서 직접 가져올 수 있습니다.

5. 기계를 맞춤 설정할 수 있나요?

예. 우리는 프로파일 크기, 굽힘 용량 및 제어 시스템에 대한 OEM/ODM 맞춤화를 제공합니다.

이 기계를 선택하는 이유

정밀 벤딩 – 건축 표준에 대한 ±0.5mm 정확도

효율성 – 한 번의 설정으로 다중 반경 굽힘으로 노동력과 주기 시간이 단축됩니다.

다양성 – 알루미늄 및 PVC 프로파일을 위한 단일 기계

신뢰성 – 견고한 프레임과 서보 구동 시스템으로 장기적인 안정성 보장

글로벌 규정 준수 - 국제 프로젝트에 대한 CE 인증
