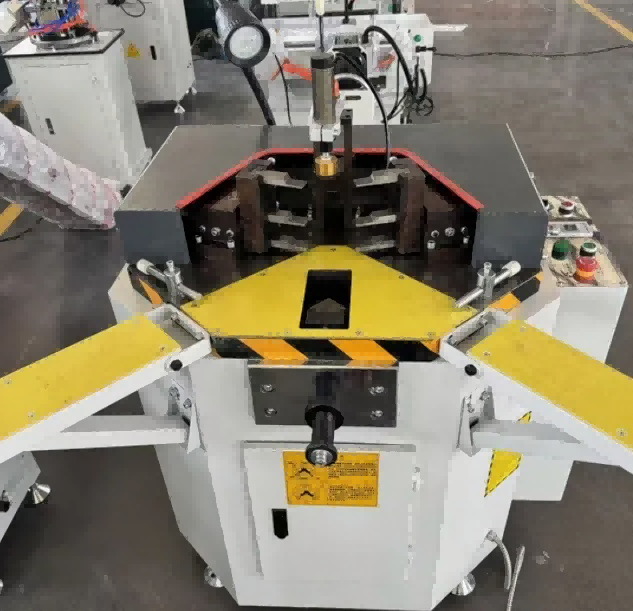

고강도 140mm 알루미늄 코너 결합기

• 조정 가능한 결합 매개변수:압력, 공구 스트로크, 작업 위치의 조합을 프로파일 단면에 맞게 설정할 수 있습니다. 이를 통해140mm 알루미늄 프로파일 코너 결합 기계광범위한 변경 없이 140mm 폭 범위 내에서 다양한 알루미늄 및 열 차단 프로파일로 작업할 수 있습니다.
• 용접된 강철 프레임:주요 구조는 두꺼운 강철판으로 제작되어 단일 장치로 용접됩니다. 이 구조는 결합 사이클 중에 발생하는 진동과 반력에 저항하므로 기계는 장시간 작동 및 24시간 작동 중에도 정렬을 유지합니다.
• 운전자 안전 및 제어:오작동 방지 인터록이 포함된 보호 시스템은 작업자의 손이 작업 영역에 있는 동안 결합 ​​사이클이 시작되는 것을 방지합니다. 공압 클램핑 및 결합 순서는 프로그래밍이 필요 없이 푸시 버튼으로 제어됩니다. 대부분의 신규 운전자는 짧은 시연 후에 로딩 및 사이클 시작 루틴을 배울 수 있습니다.



주요 특징

140mm 대용량 – 표준 120mm 기계보다 더 넓고 두꺼운 알루미늄 프로파일을 처리합니다.

높은 압착력(48kN) – 유압력으로 틈 없이 단단하고 영구적인 코너 접합이 보장됩니다.

정밀 포지셔닝 시스템 - 강화된 위치 지정 블록은 완벽한 90° 모서리에 대해 ±0.1mm 반복성을 보장합니다.

견고한 프레임 – 응력 완화 용접 강철 구조로 편향이 최소화되고 장비 수명이 연장됩니다.

공압식 클램핑 – 안전하고 빠르게 작동하는 클램프는 압착 중에 프로파일을 단단히 고정합니다.

조정 가능한 압착 깊이 - 다양한 프로파일 형상 및 모서리 키 설계에 쉽게 적응합니다.

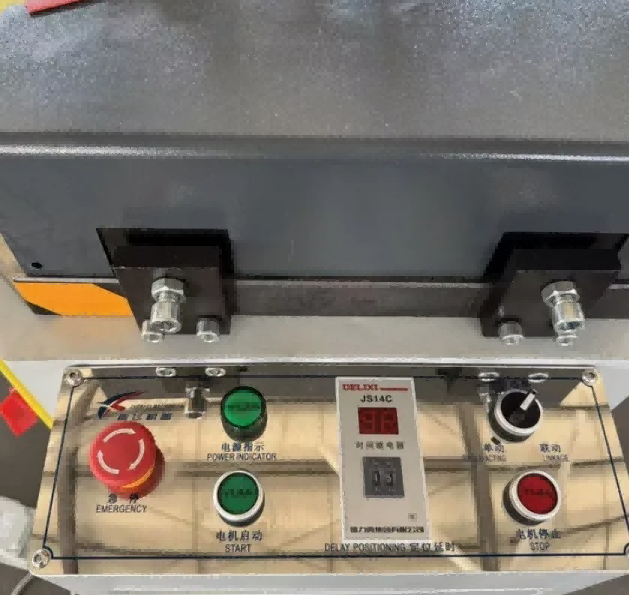

사용자 친화적인 HMI – 직관적인 버튼 또는 PLC 인터페이스는 교육 시간과 작업자 피로를 줄여줍니다.

CE 안전 규정 준수 – 완벽한 보호, 양손 조작 및 안전 인터록으로 작업자를 보호합니다.

:작동 방식

프로파일 및 코너 키 로드 – 프로파일과 코너 키를 강화된 위치 지정 블록에 배치합니다.

공압식 클램핑 - 빠르게 작동하는 클램프가 프로파일을 제자리에 단단히 고정합니다.

유압식 압착 – 고압 압착 헤드가 48kN의 힘으로 모서리를 고정합니다.

정밀 성형 - 프로파일 모서리가 틈 없이 완벽한 90° 각도로 형성됩니다.

자동 해제 – 클램프가 해제되고 완성된 프로파일을 제거할 준비가 됩니다.

.

응용

알루미늄 제조 산업에서 널리 사용됩니다.

알루미늄 창 및 도어 프로파일

커튼월 및 외관 시스템

일광실 및 온실 프로필

산업용 알루미늄 프레임

가구 알루미늄 프로파일

디스플레이 및 쇼케이스 프레임

FAQ

이 기계는 어떤 프로파일을 압착할 수 있습니까?

A: 최대 140 × 140mm 크기의 알루미늄 창, 문, 커튼월 프로파일용으로 설계되었습니다. 더 큰 프로파일에는 맞춤형 모델을 사용할 수 있습니다.

Q2: 압착력을 조절할 수 있나요?

답: 그렇습니다. 유압 시스템을 사용하면 다양한 프로파일 두께와 코너 키 유형에 맞게 압착력을 조정할 수 있습니다.

Q3: 90° 이외의 각도도 지원하나요?

A: 표준 모델은 90°로 고정되어 있습니다. 요청 시 각도 조절(예: 45°)이 가능한 맞춤형 모델을 이용할 수 있습니다.

Q4: 일반적인 압착 정확도는 얼마입니까?

A: 위치 정확도는 ±0.1mm로 일관된 고품질 코너 조인트를 보장합니다.
