산업용 알루미늄 프로파일용 정밀 CNC 원형톱

기술 사양

톱의 작동 원리

그만큼산업용 알루미늄 프로파일용 CNC 원형톱터치스크린에 입력된 길이에 따라 톱날 아래에 프로파일을 배치하는 서보 구동 피드 축으로 작동합니다. 작업자는 알루미늄 압출물을 입력 롤러 테이블에 로드하고 메모리에서 절단 프로그램을 선택하거나 새 치수를 입력하고 사이클을 시작합니다. 공압 클램프는 수직 및 수평 방향 모두에서 결합되어 기준 스톱에 대해 프로파일을 고정합니다. 기체-액체 댐핑 실린더가 장착된 톱 헤드는 제어된 공급 속도로 재료를 통해 내려와 사각형의 버(burr) 없는 절단을 생성합니다. 원자화된 절삭유 스프레이는 절단 중에 블레이드와 작업물을 냉각시킵니다. 블레이드가 후퇴한 후 클램프가 풀리고 서보 피드가 프로파일을 다음 절단 위치로 전진시킵니다. 표준 구성은 90° 및 ±45°로 절단됩니다. 옵션인 CNC 각도 모듈을 사용하면 톱 헤드가 프로그램 제어에 따라 22.5°~157.5° 사이의 각도로 회전합니다.

주요 특징

완전 자동 작동 - 최대 효율성을 위한 자동 재료 공급, 클램핑 및 톱질.

견고한 구조 – 강화된 기계 프레임은 진동을 최소화하고 장기적인 안정성을 보장합니다.

Burr-Free 기술 – 최적화된 블레이드 속도와 냉각 시스템으로 버와 2차 가공이 줄어듭니다.

사용자 친화적인 CNC 인터페이스 - 빠른 설정과 쉬운 작동을 위한 직관적인 터치스크린 제어.

유연한 절단 각도 - 다양한 용도에 맞게 45°, 90° 및 맞춤형 각도 절단 지원

작업 과정

자동 로딩 – 프로파일은 롤러 컨베이어 또는 자동 로더를 통해 로딩됩니다.

정밀 포지셔닝 – 서보 구동식 공급으로 정확한 절단 길이가 보장됩니다.

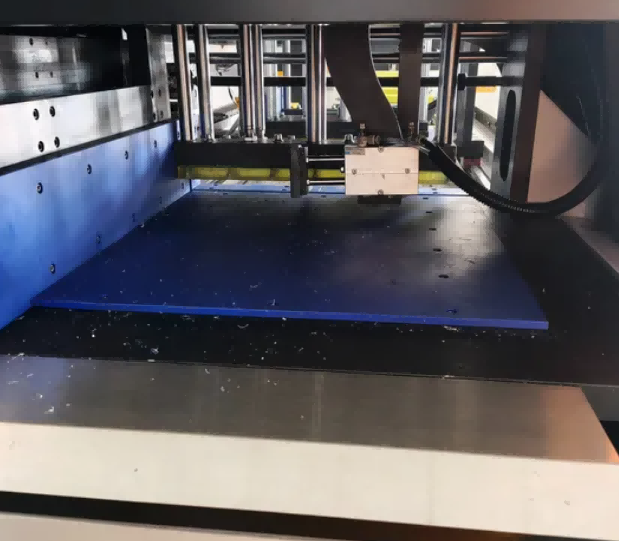

안전한 클램핑 – 공압/유압 클램프가 프로파일을 단단히 고정합니다.

고속 절단 - CNC 제어 톱 헤드가 깨끗하고 정확한 절단을 실행합니다.

칩 제거 및 냉각 – 통합된 냉각 및 칩 컨베이어로 작업 공간을 깨끗하게 유지합니다.

산업용 알루미늄 프로파일용 CNC 원형 톱 옵션 업그레이드 모듈

1. 제로 테일 절단 구조(잔여 테일 ≤5mm, 높은 재료 활용도)
2. 6m 길이의 프로파일을 위한 자동 로딩 및 언로딩 롤러 컨베이어 라인
3. CNC 임의 각도 절단 모듈(22.5°--157.5°)
4. 대용량 칩 보관 집진기
5. IoT 원격 온라인 진단 및 데이터 통계 모듈
6. 다중 조각 동기식 클램핑 장치 번들
7. 최대 12000mm까지 맞춤형 확장 공급 이동

응용 시나리오

알루미늄 창 및 문 프로필

커튼월 및 외관 시스템

태양광 패널 프레임 절단

산업용 알루미늄 압출

철도 운송 및 자동차 알루미늄 부품

가구 및 방열판 프로필

FAQ

Q1: 이 CNC 톱으로 어떤 프로파일을 절단할 수 있습니까?

A: 창/문 섹션, 커튼월, 태양광 프레임을 포함한 산업용 알루미늄 프로파일용으로 설계되었습니다. 더 큰 압출에는 맞춤형 솔루션을 사용할 수 있습니다.

Q2: 기계는 완전 자동인가요?

답: 그렇습니다. 자동 공급, 클램핑, 절단 및 언로드를 지원하므로 작업자는 한 명만 필요합니다.

Q3: 90° 이외의 각도로도 절단이 가능한가요?

답: 그렇습니다. 표준 모델은 45° 및 90°를 지원합니다. 요청 시 맞춤형 각도 절단이 가능합니다.

Q4: 절단 정확도는 무엇입니까?

A: 공급 정확도는 ±0.1mm로 대량 생산에 대한 높은 반복성을 보장합니다.
