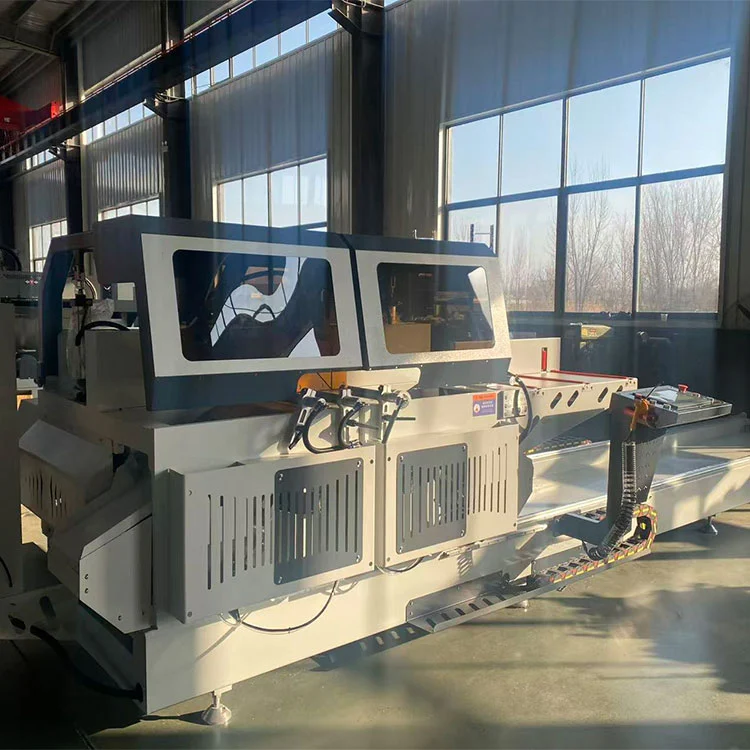

반자동 더블 헤드 마이터 톱 알루미늄 프로파일 절단기

Lebulang Machine 브랜드로 운영되는 Shandong Lebulang Precision Machinery Co., Ltd.는 1996년부터 중국 지난 공장에서 알루미늄 및 PVC 가공 장비를 생산해 왔습니다. 이 반자동 이중 헤드 마이터 톱은 창문, 문, 커튼월 및 산업용 프레임용 알루미늄 프로파일을 절단합니다. 최대 폭 350mm, 높이 150mm의 프로파일을 처리하며 수평 절단 각도는 45°~135°, 수직 각도는 45°~90°입니다. 2개의 4kW 모터가 톱날을 2800rpm으로 구동하고, 오른쪽 헤드는 길이 위치 지정을 위한 랙 앤 피니언 변속기가 있는 선형 가이드에서 이동합니다. 5축 완전 폐쇄형 CNC 시스템은 각도와 길이 위치를 제어하며 절단 이송 속도는 0~3m/min 범위에서 무단계로 조정 가능합니다.

기술적인 매개변수

특징

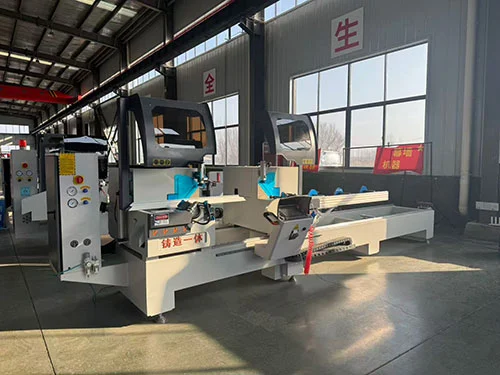

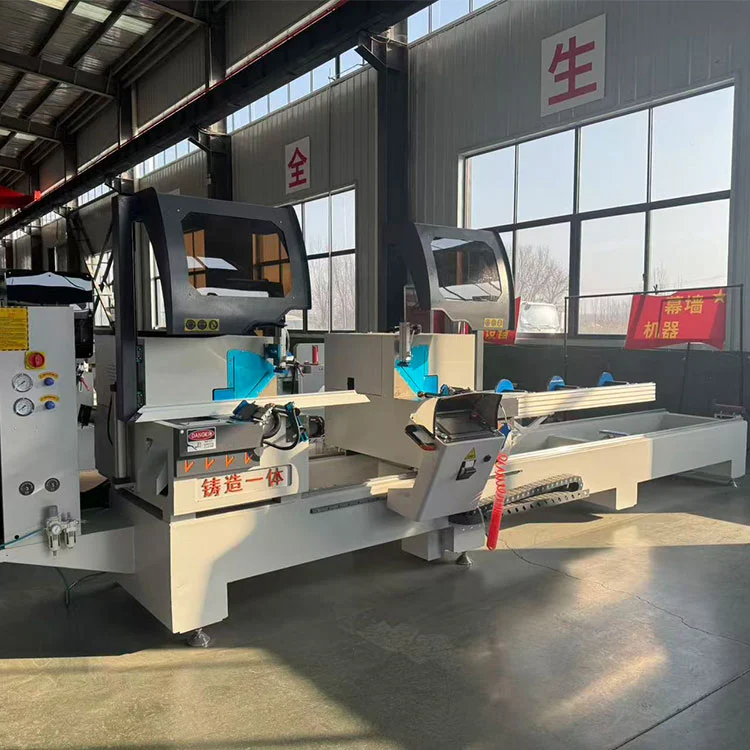

• 대형 단면 프로파일 절단:그만큼반자동 더블 헤드 마이터 톱 알루미늄 프로파일 절단기대형 알루미늄 프로파일의 2차원 복합 각도 절단을 위해 설계되었습니다. 표준 커튼월 및 산업용 압출 크기를 포함하여 최대 350mm의 폭과 최대 150mm의 높이를 처리합니다.

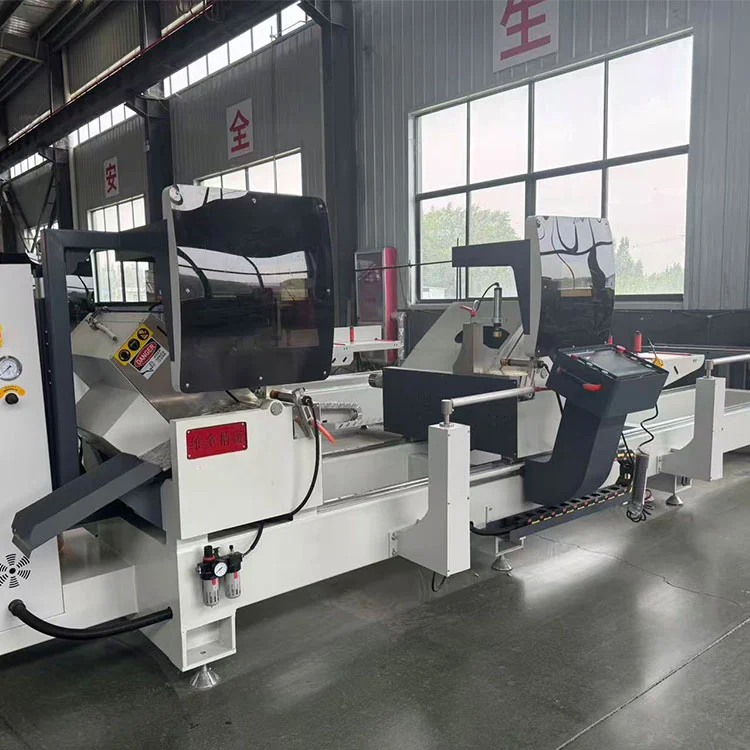

• 5축 완전 폐쇄형 CNC 시스템:각도 및 길이 위치 지정은 폐쇄 루프 피드백을 갖춘 5축 CNC 시스템에 의해 제어됩니다. 이는 정상적인 작동 조건에서 ±5' 이내의 각도 공차와 ±0.2mm 이내의 반복 길이 공차를 유지합니다.
• 이동식 톱 헤드 전송:오른쪽 커팅 헤드는 랙 앤 피니언 드라이브가 있는 선형 가이드 쌍에서 움직입니다. 이 배열은 전체 6000mm 절단 용량에 걸쳐 정확한 길이 위치 지정에 필요한 강성을 지원합니다.
• 정밀 피벗 베어링:톱 헤드 회전은 교차 원통형 롤러 베어링을 사용하여 안정적이고 마찰이 적은 각도 운동을 제공합니다. 이 설계는 원활한 각도 조정과 설정된 위치에서의 안정적인 잠금에 기여합니다.
• 향상된 로커암 구조:톱날은 작업대 아래에서 위쪽으로 흔들리는 강화된 로커 암에 장착됩니다. 이 구성은 프로파일에 부드럽고 깨끗한 절단 표면을 생성하고 전반적인 절단 안정성을 향상시킵니다.
• 테이블 아래 블레이드 스윙:블레이드 이송 방향은 작업대 아래에서 이루어지므로 사이클 중에 작업자의 손이 절단 영역에 닿지 않게 됩니다.
• 통합 윤활 및 냉각:미스트 윤활 및 냉각 장치가 톱날과 함께 이동하여 절삭유를 블레이드 톱니와 절단 영역에 직접 적용합니다. 이는 블레이드 사용 수명을 연장하고 알루미늄 절단 품질을 향상시키는 데 도움이 됩니다.

작동 방식

그만큼반자동 더블 헤드 마이터 톱 알루미늄 프로파일 절단기CNC 제어판에서 작업자가 원하는 수평 및 수직 절단 각도와 절단 길이를 설정하여 작동합니다. 오른쪽 절단 헤드는 선형 가이드를 따라 프로그래밍된 위치로 자동으로 이동합니다. 알루미늄 프로파일은 롤러 지지 테이블에 배치되고 공압 클램프로 고정됩니다. 두 헤드 모두 동시에 또는 독립적으로 절단할 수 있습니다. 절단 주기 동안 톱날은 작업대 아래에서 위쪽으로 회전하며 0~3m/min 사이의 제어된 이송 속도로 프로파일을 절단합니다. 절단 중에 미스트 윤활 시스템이 활성화됩니다. 블레이드가 들어간 후 클램프가 풀리고 절단된 조각이 제거됩니다. 5축 폐쇄 루프 CNC 시스템은 배치 절단 전반에 걸쳐 정확성을 유지하기 위해 위치를 모니터링하고 조정합니다.

주요 구성 요소

• 톱 모터(2 × 4kW):각 커팅 헤드는 2800rpm으로 회전하는 4kW 모터로 구동됩니다. 출력은 블레이드 직경과 350 × 150mm의 절단 단면적 용량에 일치합니다.
• 선형 가이드 및 랙 앤 피니언:움직일 수 있는 오른쪽 헤드는 정밀 선형 가이드를 타고 랙 앤 피니언 드라이브에 의해 배치됩니다. 이 변속기는 6000mm 침대 이상의 길이 위치 지정에 필요한 강성과 정확성을 제공합니다.
• 교차 롤러 베어링:각도 조정을 위해 톱 헤드 피벗에 사용됩니다. 이 베어링은 백래시를 최소화하면서 높은 강성과 부드러운 회전을 제공합니다.
• 5축 CNC 컨트롤러:수평 및 수직 절단 각도, 길이 위치 지정 및 이송 속도를 관리합니다. 폐쇄 루프 시스템은 인코더의 피드백을 사용하여 위치 정확도를 유지합니다.
• 미스트 윤활 시스템:톱날과 함께 움직이는 노즐 어셈블리로 세분화된 절삭유를 절단 영역에 전달합니다. 이는 마찰열을 줄이고 블레이드 톱니에 알루미늄 칩이 용착되는 것을 방지하는 데 도움이 됩니다.
• 공압 클램프:절단하는 동안 프로파일을 제자리에 고정하십시오. 클램핑 압력은 공기 조절기를 통해 조정 가능합니다.

응용

그만큼반자동 더블 헤드 마이터 톱 알루미늄 프로파일 절단기창문 및 문 생산, 커튼월 제작, 태양광 패널 프레임 제조, 일반 산업용 알루미늄 가공에서 알루미늄 프로파일 절단에 사용됩니다. 지정된 절단 용량 내에서 속이 빈 압출, 열 차단 프로파일, 경비철 금속 단면을 처리합니다.

제조업체 및 지원

Lebulang 기계로 운영되는 Shandong Lebulang Precision Machinery Co., Ltd.는 1996년부터 중국 지난 공장에서 알루미늄 가공 장비를 생산해 왔습니다.반자동 더블 헤드 마이터 톱 알루미늄 프로파일 절단기CE 및 ISO 인증을 받아 공장에서 직접 공급됩니다. 1년 보증은 주요 구조에 적용됩니다. 원격 기술 지원, 작동 비디오 및 영어 설명서가 포함되어 있습니다. 배송을 위해 예비 부품이 비축되어 있습니다. 전압, 절단 길이, 클램핑 옵션은 주문 시 맞춤 설정할 수 있습니다.

FAQ

Q1: 이 톱으로 어떤 유형의 프로파일을 절단할 수 있습니까?

A: 솔리드 바, 중공 압출 및 열 차단 프로파일을 포함하여 최대 폭 350mm, 높이 150mm의 알루미늄 프로파일을 절단합니다. 또한 경질 비철금속 및 일부 PVC 프로파일에도 적합합니다.

Q2: 복합 각도를 절단할 수 있나요?

답: 그렇습니다. 이 기계는 2차원 복합 각도 절단을 수행하며 수평 각도는 45°~135°, 수직 각도는 45°~90°까지 조정 가능합니다.

Q3: 절단 정확도는 무엇입니까?

A: 블레이드를 올바르게 유지관리한 표준 작동 조건에서 반복 위치 지정 길이 공차는 ±0.2mm이고 절단 각도 공차는 ±5′입니다.

Q4: 오른쪽 머리 위치는 자동으로 설정됩니까?

답: 그렇습니다. 오른쪽 헤드는 5축 CNC 시스템을 통해 선형 가이드를 따라 프로그래밍된 위치로 자동으로 이동합니다. 작업자는 제어판에 원하는 길이를 입력합니다.

Q5: 최소 주문 수량과 배송 시간은 어떻게 되나요?

A: 최소 주문 수량은 1세트입니다. 표준 배송 시간은 현재 생산 일정에 따라 일반적으로 입금 수령 후 영업일 기준 15~25일입니다.
