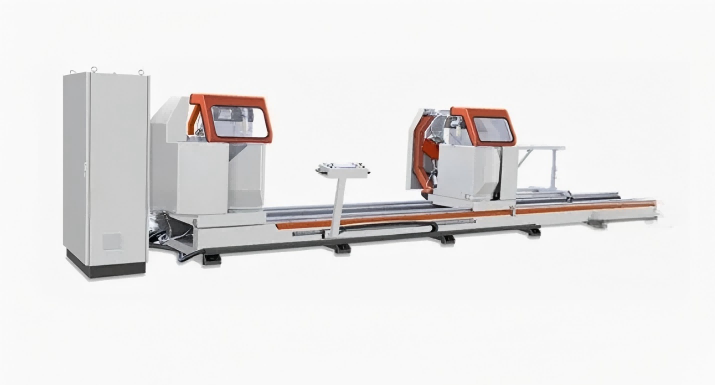

5축 CNC 창 및 도어 프로파일 절단톱

22.5°--135° 알루미늄 캐비닛 프레임 기능 및 이점

1. 5축 CNC 지능형 제어 시스템

• 산업용 CNC 컨트롤러 장착브러시리스 서보 모터5개 축 모두에 대해 부드럽고 정확하며 반복 가능한 움직임을 보장합니다.
• 15인치 터치스크린사용자 친화적인 인터페이스: 각도, 길이 및 절단 모드를 몇 분 안에 프로그래밍합니다. USB/LAN 데이터 전송을 지원합니다.
• 내장자동 보상길이 및 각도 오류에 대해 수동 조정을 제거하고 재료 낭비를 줄입니다.

2. 비교할 수 없는 각도 다양성(22.5°--135°)

• 수평 회전: 22.5°(외부) ~ 135°(내부)로 무제한 마이터 각도 조합이 가능합니다.
• 수직 기울기: 베벨 절단의 경우 45°~90°로 복잡한 2D 복합 각도 절단이 한 번에 가능합니다.
• 완벽한 대상알루미늄 캐비닛 프레임 모서리, 도어 프레임 마이터 및 맞춤형 건축 프로파일.

3. 듀얼 헤드 고효율 커팅

• 2개의 독립 커팅 헤드(왼쪽 고정, 오른쪽 전동)동기식 또는 개별 작동.
• 최대 절단 길이:6000mm; 캐비닛 프레임 및 커튼월용 대형 알루미늄 프로파일을 처리합니다.
• 업스트로크 절삭주기방사형 피드 포함: 최대 절단 용량을 위해 피봇팅 및 선형 이동을 결합합니다.

주요 특징

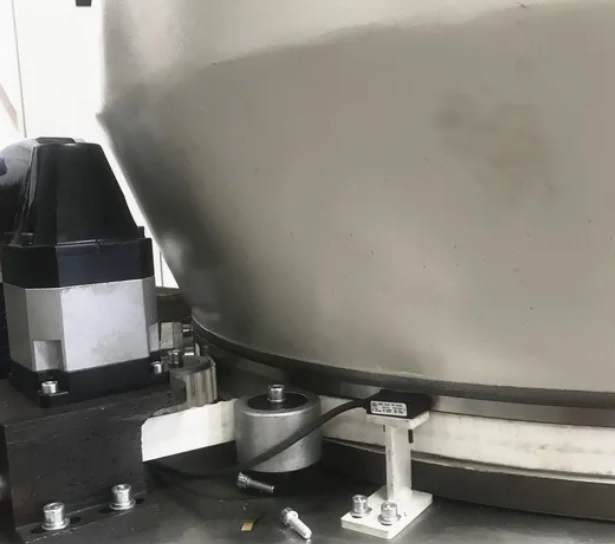

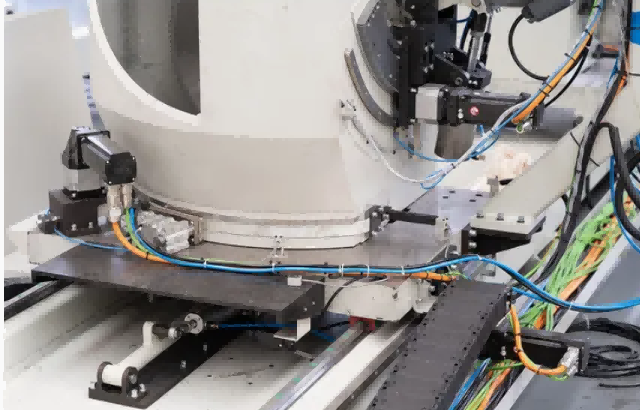

톱 헤드 회전, 기울기 및 프로파일 위치 지정을 완벽하게 제어하므로 수동 조정이 필요하지 않으며 복잡한 각도에서도 일관된 정밀도가 보장됩니다.

비교할 수 없는 절단 정확도

±0.1mm 위치 정확도를 달성하여 고급 건축 프로젝트를 위한 완벽한 마이터, 베벨 및 복합 절단을 제공합니다.

지능형 CNC 인터페이스

사용자 중심의 터치스크린 제어 시스템은 프로그래밍을 단순화하고 절단 패턴을 저장하며 작업자 교육 시간을 단축합니다.

우수한 표면 마감

진동 감쇠 구조와 결합된 고속 카바이드 팁 블레이드는 2차 가공이 필요 없는 깨끗하고 버(burr) 없는 절단을 생성합니다.

견고한 공압 클램핑

다점 클램핑은 절단 중에 프로파일을 단단히 고정하여 진동을 최소화하고 안전성을 극대화합니다.

중부하 산업용 구축

강화된 강철 프레임과 부식 방지 코팅은 대량 생산 환경에서도 장기적인 안정성을 보장합니다.

효율성을 위해 최적화됨

자동화된 작업 흐름과 신속한 절단 주기로 인해 일일 생산량이 크게 증가하고 재료 낭비가 줄어듭니다.



22.5°--135° 알루미늄 캐비닛 프레임

5축 CNC 복합 마이터 쏘 22.5°--135° 알루미늄 캐비닛 프레임 기술 매개변수

• ☆ 전원전압 : 380V±10% 50Hz±2% 삼상4선식
• ☆ 톱질 모터 동력 : 3kW 2800rpm
• ☆ 작동 압력: 0.6~0.8MPa
• ☆ 톱날 사양 : Φ600 × Φ38 × 4.8 × 4.2 × 144P
• ☆ 톱날 각도: 45°~90° 임의 각도
• ☆ 테이블 회전 각도 : 45 ° ~ 135 ° 임의 각도
• ☆ 절단 단면 범위: 200mm × 200mm (절단 각도 90°, 너비 × 높이, 절단 단면 범위 참조)
• ☆ 절단 길이: 700mm~5000mm(90°)
• ☆ 블레이드 이송 속도: 0~3m/min
• ☆ 절단면 거칠기: ≤ Ra12.5μm

FAQ

Q1: 이 기계는 어떤 재료를 처리할 수 있나요?

A: 알루미늄, UPVC 및 복합 프로파일에 최적화되어 있습니다. 스틸이나 스테인레스 스틸의 경우 특수 모델을 원하시면 당사에 문의하십시오.

Q2: 절단 프로그램을 저장하고 재사용할 수 있습니까?

A: 예, CNC 시스템을 사용하면 절단 패턴을 무제한으로 저장할 수 있으므로 반복 주문 시 빠르게 불러올 수 있습니다.

Q3: 운영자 교육이 제공됩니까?

답: 그렇습니다. 원활한 시작을 보장하기 위해 자세한 매뉴얼, 교육용 비디오 및 원격 교육 세션을 제공합니다.

Q4: 전형적인 리드타임은 무엇입니까?

A: 표준 기계에는 영업일 기준 15~25일이 소요됩니다. 맞춤형 CNC 시스템은 영업일 기준 25~35일이 소요될 수 있습니다.
