고정밀 5축 CNC 복합 마이터 쏘

22.5°--135° 알루미늄 캐비닛 프레임 기능 및 이점

1. 5축 CNC 지능형 제어 시스템

• 산업용 CNC 컨트롤러 장착브러시리스 서보 모터5개 축 모두에 대해 부드럽고 정확하며 반복 가능한 움직임을 보장합니다.
• 15인치 터치스크린사용자 친화적인 인터페이스: 각도, 길이 및 절단 모드를 몇 분 안에 프로그래밍합니다. USB/LAN 데이터 전송을 지원합니다.
• 내장자동 보상길이 및 각도 오류에 대해 수동 조정을 제거하고 재료 낭비를 줄입니다.

2. 비교할 수 없는 각도 다양성(22.5°--135°)

• 수평 회전: 22.5°(외부) ~ 135°(내부)로 무제한 마이터 각도 조합이 가능합니다.
• 수직 기울기: 베벨 절단의 경우 45°~90°로 복잡한 2D 복합 각도 절단이 한 번에 가능합니다.
• 완벽한 대상알루미늄 캐비닛 프레임 모서리, 도어 프레임 마이터 및 맞춤형 건축 프로파일.

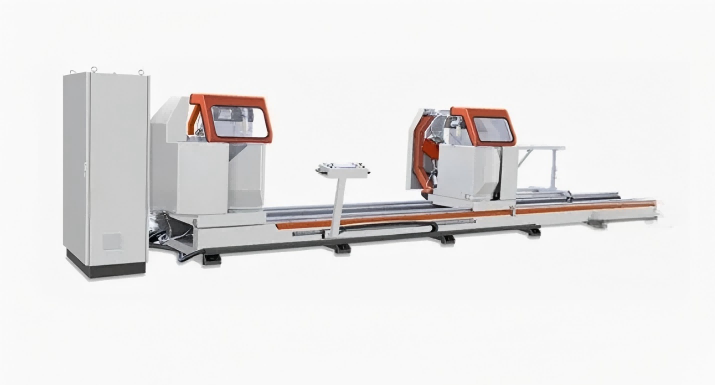

3. 듀얼 헤드 고효율 커팅

• 2개의 독립 커팅 헤드(왼쪽 고정, 오른쪽 전동)동기식 또는 개별 작동.
• 최대 절단 길이:6000mm; 캐비닛 프레임 및 커튼월용 대형 알루미늄 프로파일을 처리합니다.
• 업스트로크 절삭주기방사형 피드 포함: 최대 절단 용량을 위해 피봇팅 및 선형 이동을 결합합니다.



22.5°--135° 알루미늄 캐비닛 프레임

22.5°--135° 알루미늄 캐비닛 프레임 옵션 액세서리

• 프로필 추적을 위한 라벨 프린터.
• 고효율 집진기.
• 확장된 자재 지지 랙(최대 8000mm).
• 대량 생산을 위한 자동 공급 시스템.

5축 CNC 복합 마이터 쏘 22.5°--135° 알루미늄 캐비닛 프레임 기술 매개변수

• ☆ 전원전압 : 380V±10% 50Hz±2% 삼상4선식
• ☆ 톱질 모터 동력 : 3kW 2800rpm
• ☆ 작동 압력: 0.6~0.8MPa
• ☆ 톱날 사양 : Φ600 × Φ38 × 4.8 × 4.2 × 144P
• ☆ 톱날 각도: 45°~90° 임의 각도
• ☆ 테이블 회전 각도 : 45 ° ~ 135 ° 임의 각도
• ☆ 절단 단면 범위: 200mm × 200mm (절단 각도 90°, 너비 × 높이, 절단 단면 범위 참조)
• ☆ 절단 길이: 700mm~5000mm(90°)
• ☆ 블레이드 이송 속도: 0~3m/min
• ☆ 절단면 거칠기: ≤ Ra12.5μm

FAQ

5축 CNC 서보 제어

톱 헤드 회전, 기울기 및 프로파일 위치 지정을 완전 자동으로 제어하면 수동 조정 없이 정밀한 복합 각도 절단이 가능합니다.

고정밀 절단 성능

깨끗하고 버(burr) 없는 절단으로 ±0.1mm 정확도를 제공하며 고급 알루미늄 및 UPVC 프로파일 제작에 이상적입니다.

복합 마이터 및 베벨 절단

커튼월 및 건축 프로파일에 대해 연귀, 베벨 및 복합 절단을 포함한 복잡한 각도 조합을 지원합니다.

공압식 프로파일 클램핑 시스템

다점 클램핑으로 절단 시 안정적이고 확실한 고정이 가능하며 진동을 최소화하고 안전성을 향상시킵니다.

산업용 기계 구조

부식 방지 코팅이 적용된 견고한 강철 프레임은 까다로운 작업장 환경에서 장기적인 안정성과 내구성을 제공합니다.

사용자 친화적인 CNC 인터페이스

사전 설정된 절단 프로그램을 갖춘 직관적인 터치스크린 제어로 작동이 단순화되고 교육 시간이 단축됩니다.

고속 절단 효율성

최적화된 스핀들 및 서보 시스템을 통해 절단 주기가 빨라지고 창호 제조업체의 일일 생산량이 늘어납니다.

안전보호 시스템

안전 가드, 비상 정지, 자동 고장 경보 기능을 갖추고 있어 작업자의 안전을 보장합니다.
