고정밀 헤비 듀티 커튼월 노칭 쏘

개요

헤비 듀티 커튼월 노칭 톱은 알루미늄 커튼월 및 외관 프로파일 제작을 위해 특별히 설계된 전문가급 절단 솔루션입니다. 견고한 강철 프레임과 고급 CNC 서보 제어 장치로 제작되어 대량 생산 환경을 위한 반복 가능한 정밀도, 다각도 유연성 및 산업 등급 내구성을 제공합니다.

상업용 커튼월, 매장 전면 시스템 또는 건축용 알루미늄 압출재를 처리하는 경우 이 기계는 최소한의 재료 낭비로 깨끗하고 버가 없는 노치를 보장하여 수동 재작업을 줄이고 전체 처리량을 높입니다.

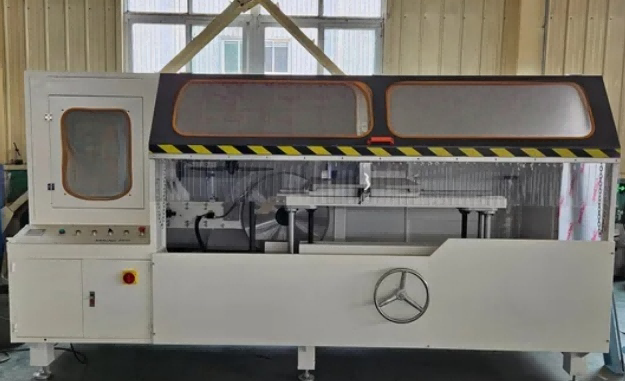

헤비 듀티 커튼 월 노칭 톱



주요 특징

1. CNC 정밀제어

고응답 서보 드라이브 시스템과 CNC 프로그래밍 가능 컨트롤러를 갖추고 있어 커팅 헤드 위치 정확도는 ±0.1mm에 이릅니다. 작업자는 다양한 프로필 유형 간의 빠른 레시피 전환을 위해 여러 노치 프로그램을 저장할 수 있습니다.

2. 견고한 견고한 구조

기계 본체는 응력 완화 처리된 두꺼운 벽의 강철 튜브로 구성되어 고속 절단 중 진동을 제거합니다. 이를 통해 연중무휴 24시간 연속 작동 시에도 일관된 절단 품질이 보장됩니다.

3. 공압 클램핑 시스템

압력 조절이 가능한 이중 작용 공압 실린더는 섬세한 양극 처리 또는 분체 코팅 알루미늄 표면에 손상 없이 안전하게 클램핑을 제공합니다. 퀵 릴리스 기능으로 공작물 간 사이클 시간이 단축됩니다.

4. 다각도 노칭 기능

다양한 커튼월 멀리언 및 트랜섬 구성을 수용할 수 있도록 0°~90°(또는 범위 지정) 조정 가능한 노치 각도를 지원합니다. 각도 설정은 디지털 판독 또는 CNC 인터페이스를 통해 조정할 수 있습니다.

5. 고효율 칩 추출

통합된 먼지/칩 수집 포트는 표준 산업용 추출 시스템에 연결되어 깨끗한 작업 환경을 유지하고 블레이드 수명을 연장합니다.

6. 운영자 친화적인 인터페이스

다국어(영어, 스페인어, 러시아어, 아랍어)를 지원하는 직관적인 터치스크린 HMI. 시각적 프로그래밍을 통해 운영자는 고급 기술 교육 없이도 노치 치수를 설정할 수 있습니다.

작동 방식

1. 작업자는 알루미늄 프로파일을 작업대에 놓고 공압 클램프를 활성화하여 수직 및 수평 방향 모두에서 작업물을 고정합니다.

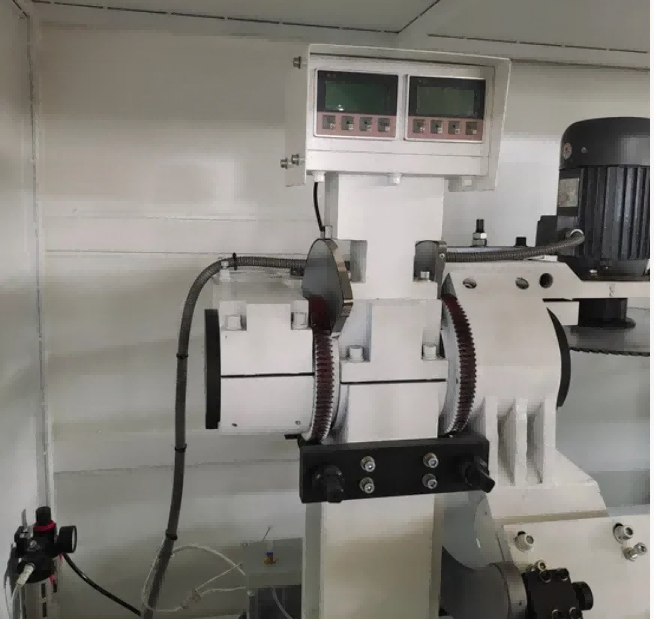

2. 원하는 절단 각도는 자기 눈금 디지털 디스플레이를 사용하여 설정되며 이중 톱날은 그에 따라 ±45° 범위 내에 배치됩니다.

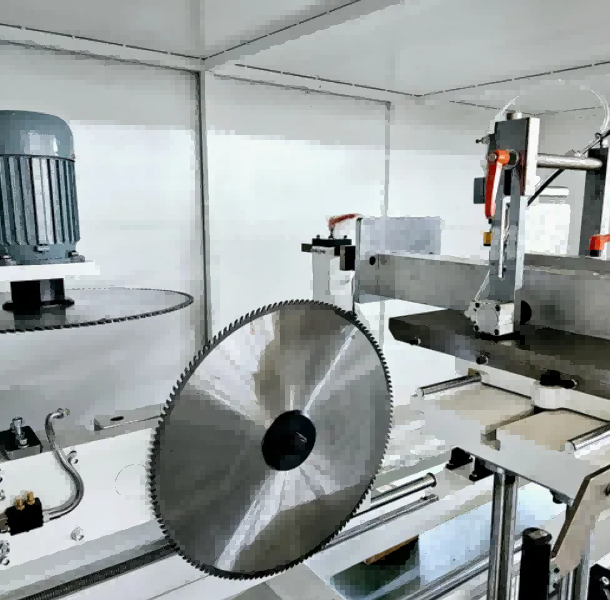

3. 수압식 공급 시스템은 제어된 속도(0-3m/min)로 회전 블레이드를 프로파일로 전진시켜 단일 패스로 노치, 홈 또는 복합 각도를 절단합니다.
4. CNC 시스템은 CAD 그래픽 가져오기 및 그래픽 프로그래밍을 지원하므로 작업자는 노치 패턴, 구멍 위치 및 슬롯 치수를 설계 파일에서 직접 정의할 수 있습니다.
5. 3축 풀 서보 모터 구성(랙과 피니언 및 볼 나사로 구동되는 X, Y, Z축)은 한 번의 클램핑으로 드릴링, 밀링 홈, 둥근 구멍, 특수 모양의 구멍, 키 구멍 및 카운터싱크를 위한 진정한 3축 연결을 가능하게 합니다.
6. 옵션인 3면 플립 작업대를 사용하면 재배치 없이 프로파일을 3면에서 가공할 수 있어 복잡한 알루미늄 압출의 처리 효율성이 향상됩니다.
7. 절단 주기가 완료된 후 블레이드가 들어가고 클램프가 풀리며 가공된 프로파일이 제거됩니다.

응용 시나리오

상업용 커튼월 시스템 - 일체형 및 접착식 외관을 위한 멀리언 및 트랜섬 노칭

매장 전면 및 입구 시스템 — 알루미늄 매장 전면 프레임을 위한 정밀 절단

창 벽 시스템 - 사전 유리창 벽 프로파일을 위한 대용량 노칭

건축용 알루미늄 제작 - 채광창, 캐노피 및 클래딩 지지 구조물을 위한 맞춤형 압출 가공

UPVC 프로파일 처리 - 견고한 UPVC 외관 프로파일과 호환 가능(옵션 블레이드 필요)

FAQ

Q: 이 기계는 어떤 유형의 프로파일을 처리할 수 있습니까?

A: 주로 알루미늄 커튼월 프로파일용으로 설계되었지만 적절한 블레이드를 사용하여 UPVC 및 얇은 벽 강철 압출도 처리합니다.

Q: 교육이 포함되어 있나요?

답: 그렇습니다. 우리는 운영자를 위한 작동 매뉴얼, 교육 비디오 및 원격 비디오 교육을 제공합니다. 요청 시 현장 교육이 가능합니다.

Q: 보증 기간은 어떻게 되나요?

A: 배송일로부터 [12]개월입니다. 평생 기술 지원 및 예비 부품 공급을 원가로 제공합니다.

Q: 기계를 자동화된 생산 라인에 통합할 수 있습니까?

답: 그렇습니다. 업스트림/다운스트림 장비와 통합하기 위해 옵션으로 제공되는 자동 공급 및 하역 시스템을 사용할 수 있습니다.

Q: 올바른 톱날을 어떻게 선택합니까?

A: 우리는 귀하의 특정 프로필 재질과 벽 두께에 따라 권장되는 블레이드를 제공합니다. 교체용 블레이드는 당사 부품 부서에서 구입할 수 있습니다.
