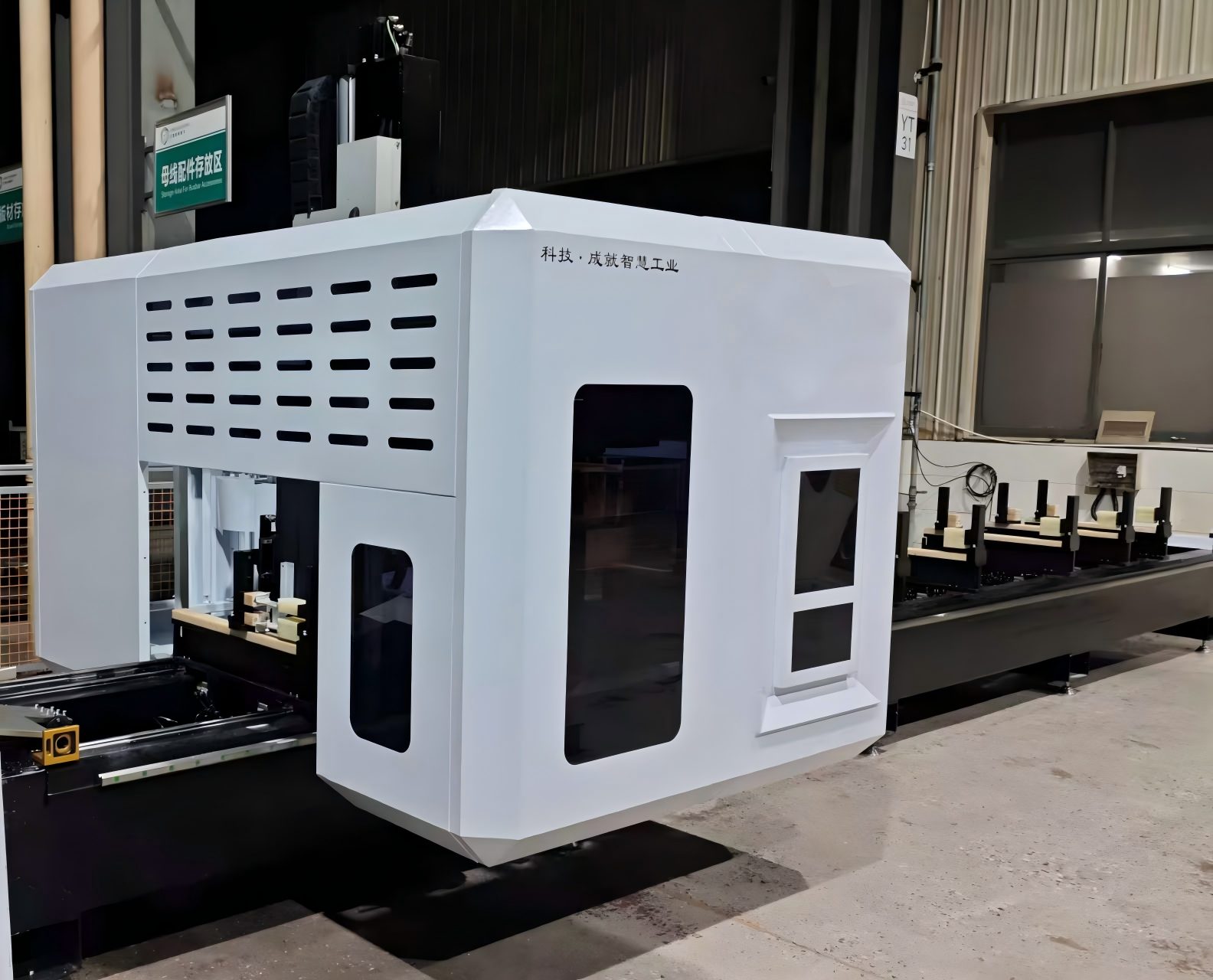

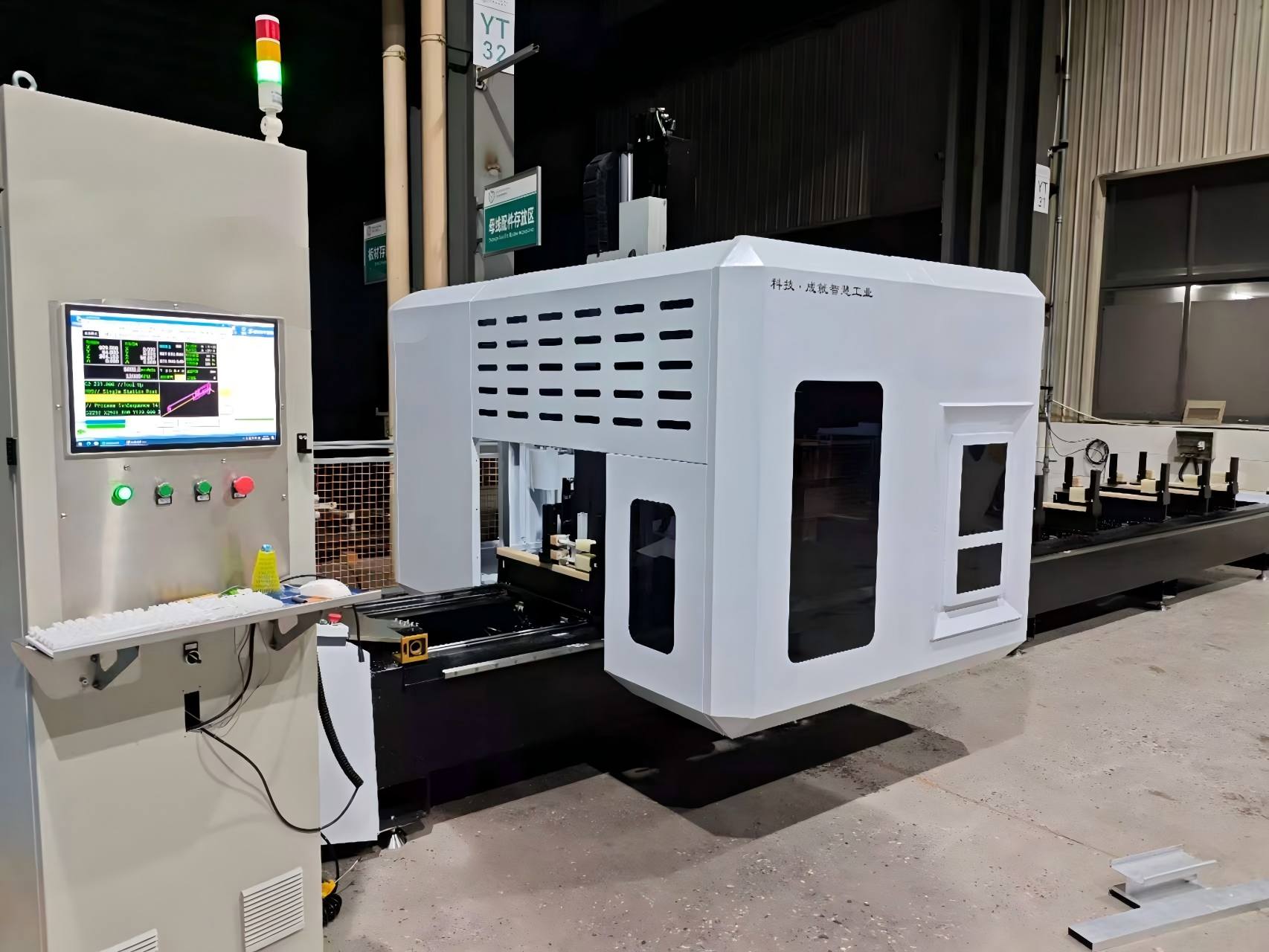

커튼월 프로파일용 고강성 5축 갠트리 머시닝센터

당사의 고강성 5축 갠트리 머시닝 센터는 건축용 커튼월 및 외관 산업을 위해 특별히 제작되었습니다. ±0.05mm 위치 정확도로 대형 알루미늄 프로파일, 일체형 커튼월 패널, 복잡한 형상 가공에 탁월한 성능을 발휘합니다. 고속 밀링, 드릴링, 태핑 및 절단용으로 설계된 이 제품은 뛰어난 표면 품질을 보장하는 동시에 제조 효율성을 크게 향상시킵니다. 포괄적인 애프터 서비스 지원으로 CE 인증을 받았습니다.

주요 특징

• 5축 동시 가공 - 복잡한 외관 형상 및 3D 윤곽에 이상적입니다.

  견고한 갠트리 구조 – 장기간의 정확성을 위한 높은 강성과 뛰어난 진동 감쇠 기능.

  대형 가공 영역 - 대형 커튼월 패널, 멀리언 및 트랜섬을 지원합니다.

  고속 스핀들 – 알루미늄 및 강철 프로파일 가공에 최적화되었습니다.

  자동 공구 교환장치(ATC) – 가동 중단 시간을 줄이고 생산성을 향상시킵니다.

  사용자 친화적인 CNC 시스템 – 주류 CAD/CAM 소프트웨어와 호환됩니다.

  맞춤형 구성 – 글로벌 계약업체가 사용할 수 있는 OEM/ODM 솔루션입니다.




기술 사양

작동 방식

그만큼커튼월용 5축 갠트리 머시닝센터고정된 작업대 위에서 움직이는 갠트리로 작동합니다. 작업자는 알루미늄 압출물을 테이블 위에 놓고 공압식 또는 유압식 클램핑을 활성화합니다. 미리 작성된 G 코드 프로그램은 Siemens 또는 OSAI 컨트롤을 통해 로드됩니다. 갠트리는 X축을 따라 첫 번째 가공 위치로 이동하고 5축 헤드는 스핀들을 필요한 각도로 전달합니다. RTCP는 회전 이동 중 공구 길이 오프셋을 자동으로 보정하므로 공구 끝이 프로그래밍된 경로를 정확하게 따릅니다. 드릴링, 밀링, 태핑, 톱질과 같은 작업은 프로파일을 풀지 않고도 여러 면에서 수행됩니다. 가공 순서가 한 영역에서 완료되면 갠트리가 다음 영역으로 이동하거나 기계가 진자 모드로 전환되므로 작업자는 인접한 고정 장치에서 가공이 계속되는 동안 완성된 부품을 내리고 새 부품을 로드할 수 있습니다. 칩은 통합 컨베이어로 제거됩니다.

주요 응용 범위

일반적인 응용 분야커튼월용 5축 갠트리 머시닝센터포함하다:

1. 고층 건물 일체형 알루미늄 커튼월 프레임
2. 숨겨진 프레임 및 노출 프레임 유리 외관 돌출
3. 커튼월 코너 조인트 및 특수 모양의 외관 프로파일
4. 일광실, 채광창, 대형 알루미늄 창 및 문 프로필
5. 포인트 지지 유리 커튼월 알루미늄 지지 브래킷
6. 산업용 알루미늄 외관 및 장식용 강철 벽 프로파일
7. 항공우주 경량 알루미늄 프로파일(산업 간 호환 가능)

적합한 원자재: 6063 알루미늄 합금, 중공 압출, 견고한 알루미늄, 얇은 벽 강철, PVC 건축 프로파일.

자주 묻는 질문

1. 이 기계는 어떤 재료를 처리할 수 있나요?

알루미늄 커튼월 프로파일에 최적화되어 있으며 강철 및 복합 외장재도 지원합니다.

2. 이 기계는 일체형 커튼월에 적합한가요?

예. 넓은 갠트리 범위와 5축 기능으로 인해 통합형 및 모듈형 외관 시스템에 이상적입니다.

3. 가공 영역을 맞춤 설정할 수 있나요?

전적으로. X / Y / Z 이동 및 갠트리 폭은 프로젝트 요구 사항에 따라 맞춤 설정할 수 있습니다.

4. 어떤 제어 시스템이 지원되나요?

표준 옵션에는 Siemens, Fanuc 및 OSAI가 포함되며 모두 주류 CAD/CAM 소프트웨어와 호환됩니다.

5. 기계가 자동 생산 라인을 지원합니까?

예. 지속적인 생산을 위해 자동 로딩 및 언로딩 시스템과 통합될 수 있습니다.
