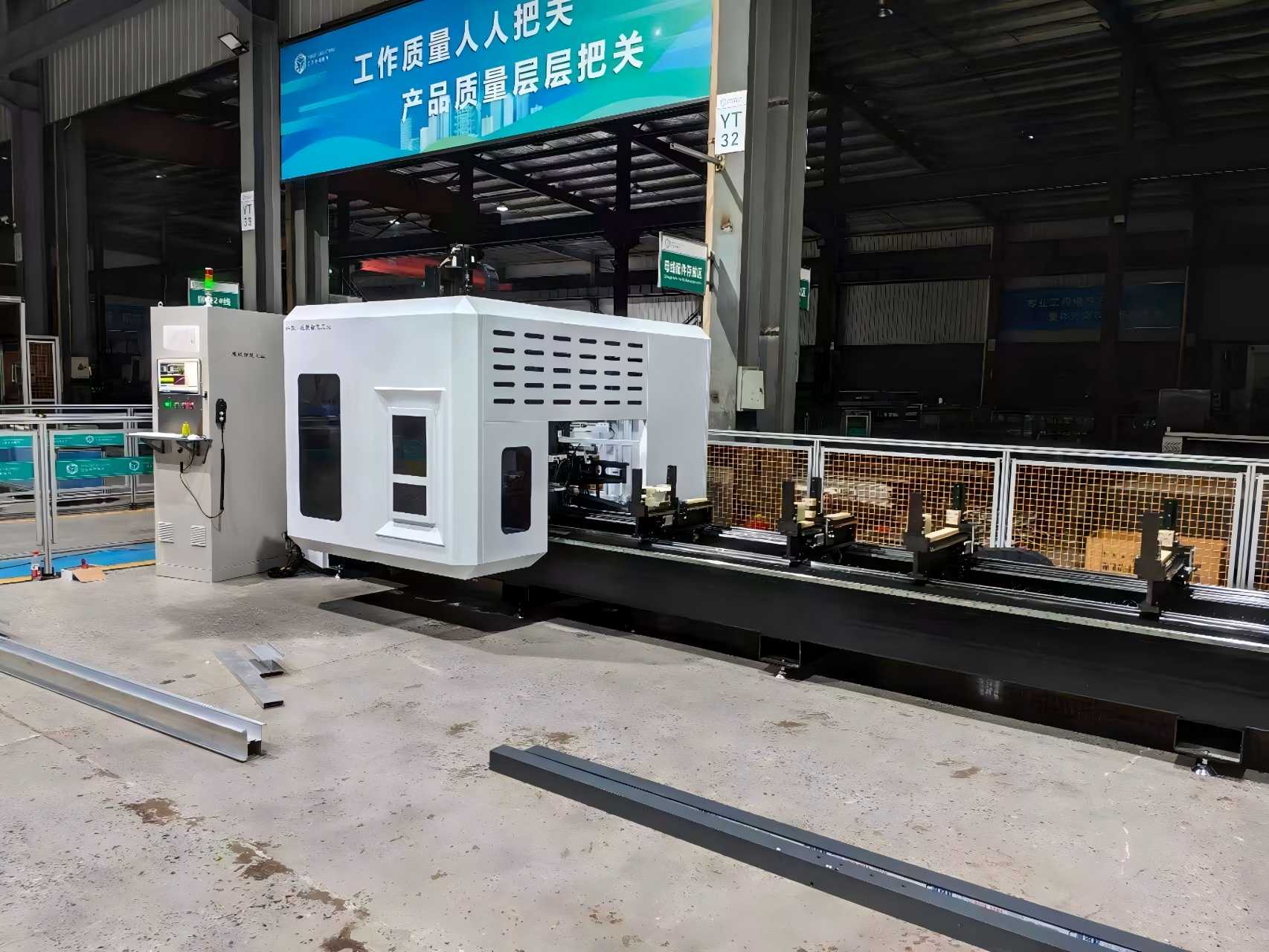

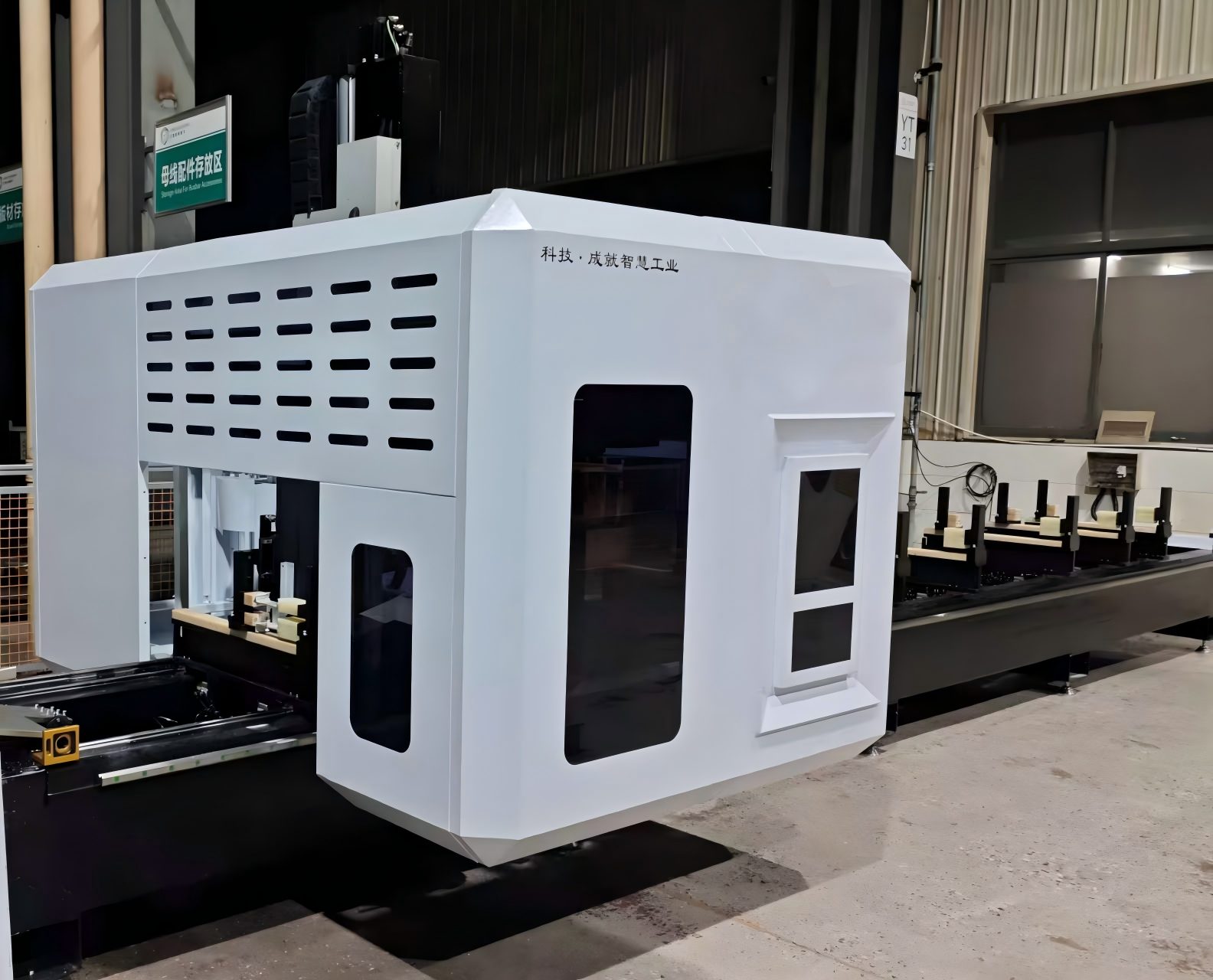

커튼월 제작을 위한 고속 5축 갠트리 머시닝센터
제품개요
5축 갠트리 머시닝 센터는 커튼월 제작을 위한 견고한 CNC 솔루션입니다. 넓은 스팬 갠트리 구조와 고속 스핀들을 특징으로 하는 이 제품은 복잡한 외관 형상에 대해 ±0.05mm 위치 정확도를 지원합니다. 자동 공구 교환장치(ATC)와 사용자 친화적인 CNC 시스템을 갖추고 있어 알루미늄 멀리언, 트랜섬, 클래딩 패널의 생산을 최적화합니다.
당사의 고강성 5축 갠트리 머시닝 센터는 건축용 커튼월 및 외관 산업을 위해 특별히 제작되었습니다. ±0.05mm 위치 정확도로 대형 알루미늄 프로파일, 일체형 커튼월 패널, 복잡한 형상 가공에 탁월한 성능을 발휘합니다. 고속 밀링, 드릴링, 태핑 및 절단용으로 설계된 이 제품은 뛰어난 표면 품질을 보장하는 동시에 제조 효율성을 크게 향상시킵니다. 포괄적인 애프터 서비스 지원으로 CE 인증을 받았습니다.
주요 특징
-
5축 동시 가공 - 복잡한 외관 형상 및 3D 윤곽에 이상적입니다.
견고한 갠트리 구조 – 장기간의 정확성을 위한 높은 강성과 뛰어난 진동 감쇠 기능.
대형 가공 영역 - 대형 커튼월 패널, 멀리언 및 트랜섬을 지원합니다.
고속 스핀들 – 알루미늄 및 강철 프로파일 가공에 최적화되었습니다.
자동 공구 교환장치(ATC) – 가동 중단 시간을 줄이고 생산성을 향상시킵니다.
사용자 친화적인 CNC 시스템 – 주류 CAD/CAM 소프트웨어와 호환됩니다.
맞춤형 구성 – 글로벌 계약업체가 사용할 수 있는 OEM/ODM 솔루션입니다.
기술 사양
| 목 | 표준 모델 매개변수(사용자 정의 가능) |
| 모델 | 커튼월용 5축 갠트리 머시닝센터 |
| 구조 | 이동 갠트리 빔, 고정 작업대 |
| 축 구성 | 5축 동시연동(X/Y/Z/A/C) |
| X 이동(프로파일 처리 길이) | 6500mm(7000/9400mm 옵션) |
| 와이여행 | 1100--1300mm |
| Z 여행 | 400--670mm |
| 최대 공작물 높이 | 300mm |
| 스핀들 파워 | 12KW / 15KW HSD 고속 스핀들 |
| 스핀들 속도 | 0--18000rpm |
| 최대 톱날 직경 | 400mm |
| 공구 매거진 용량 | 도구 12개 + 톱날 스테이션 1개 |
| 포지셔닝 정확도 | ±0.01mm |
| 반복 위치 정확도 | ±0.005mm |
| CNC 시스템 | Siemens 828D / OSAI 5축 시스템 |
| 제어 기능 | RTCP, 진자 가공, 자동 공구 측정 |
| 기계 전체 중량 | 7000--9500KG |
| 인증 | CE, ISO9001 |
| 전압 맞춤화 | 국가별로 380V/415V/220V |
작동 방식
CAD/CAM 입력
커튼월 패널 또는 알루미늄 프로파일은 먼저 CAD(LogiKal, SchüCal, SolidWorks 등)로 모델링됩니다.
CAM 소프트웨어는 3D 모델을 절단 각도, 이송 속도, 스핀들 속도 및 공구 교환 순서를 포함하여 공구 경로 및 G 코드로 변환합니다.
2. 공작물 클램핑
긴 알루미늄/강철 커튼월 프로파일 또는 대형 외관 패널은 CNC 제어 이동식 클램프를 사용하여 기계 베드에 고정됩니다.
충돌을 방지하고 변형 없이 부품을 고정하기 위해 클램프가 자동으로 위치를 지정합니다.
3. 갠트리 구조가 X/Y로 움직입니다.
기계는 브리지형 갠트리를 사용합니다.
X축 = 갠트리가 프로파일/패널의 길이를 따라 이동합니다.
Y축 = 머시닝 헤드가 너비를 가로질러 이동합니다.
Z축 = 스핀들이 위/아래로 이동
이는 대형 커튼월 부품을 위한 크고 개방된 작업 영역을 제공합니다.
4. 두 개의 회전축이 스핀들을 기울입니다.
X/Y/Z 외에도 기계에는 다음이 있습니다.
A축 = X를 중심으로 기울임
C축 = Z를 중심으로 회전
(또는 헤드 디자인에 따라 B/C)
따라서 스핀들은 부품을 풀지 않고도 복합 마이터, 각진 배수구, 3D 정면 윤곽 및 측면 형상을 절단할 수 있습니다.
5. 5축 동시절단
CNC 컨트롤러는 선형 축과 회전 축을 함께 구동합니다.
공구가 표면에 가장 적합한 각도를 유지합니다. → 마감이 더 매끄럽고 떨림이 적으며 재고정이 필요하지 않습니다.
하나의 설정으로 일반적인 작업:
엔드밀링
드릴링/태핑
그루빙
마이터 절단
톱날 절단
복잡한 외관을 위한 3D 윤곽 밀링
6. 자동 공구 교환
공구는 매거진(드릴, 엔드밀, 탭, 톱날)에 보관됩니다.
ATC는 프로그램이 진행되는 동안 도구를 자동으로 교체하므로 작업자 개입 없이 하나의 커튼월 프로파일을 완전히 가공할 수 있습니다.
7. 공정중 확인 및 출력
프로브/인코더는 위치와 도구 상태를 확인합니다.
CNC는 실시간으로 편차를 보정합니다.
결과: 정확한 구멍, 홈 및 복잡한 각도가 있는 완성된 커튼월 멀리언, 트랜섬 또는 정면 패널이 조립 준비가 되었습니다.
주요 응용 범위
일반적인 응용 분야커튼월용 5축 갠트리 머시닝센터포함하다:
- 고층 건물 일체형 알루미늄 커튼월 프레임
- 숨겨진 프레임 및 노출 프레임 유리 외관 돌출
- 커튼월 코너 조인트 및 특수 모양의 외관 프로파일
- 일광실, 채광창, 대형 알루미늄 창 및 문 프로필
- 포인트 지지 유리 커튼월 알루미늄 지지 브래킷
- 산업용 알루미늄 외관 및 장식용 강철 벽 프로파일
- 항공우주 경량 알루미늄 프로파일(산업 간 호환 가능)
적합한 원자재: 6063 알루미늄 합금, 중공 압출, 견고한 알루미늄, 얇은 벽 강철, PVC 건축 프로파일.
응용 시나리오
통합 커튼월 생산
건축 외관 패널
알루미늄 멀리언 및 트랜섬
복잡한 커튼월 형상
유리 커튼월 홈 가공
강철 커튼월 구조 프레임
